申請日2013.12.10

　　公開(公告)日2014.03.26

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及工業水處理的技術領域，具體涉及一種改善分離效果的水處理凈化裝置;包括殼體，所述殼體由下自上依次設置混合區、反應區和集水區，所述混合區的上部設置有水平隔板和水平隔板間設置的不少于2塊的垂直隔板，集水區設置集水槽，所述殼體還包括在反應區和集水區之間的緩沖區，緩沖區與集水區構成傘形結構;采用本發明技術方案的改善分離效果的水處理凈化裝置，可有效分離水與懸浮物。

　　權利要求書

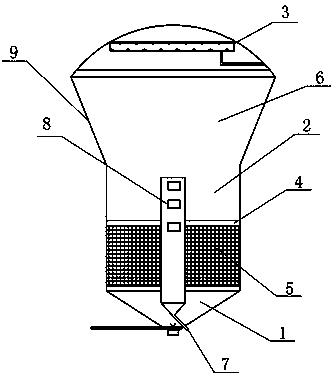

　　1.一種改善分離效果的水處理凈化裝置，包括殼體，所述殼體由下自上依次設置混合區、反應區和集水區，所述混合區的上部設置有水平隔板和水平隔板間設置的不少于2塊的垂直隔板，集水區設置集水槽，其特征在于：所述殼體還包括在反應區和集水區之間的緩沖區，緩沖區與集水區構成傘形結構。

　　2.根據權利要求1所述的改善分離效果的水處理凈化裝置，其特征在于：所述殼體在緩沖區的傾斜角度為60。

　　3.根據權利要求1所述的改善分離效果的水處理凈化裝置，其特征在于：所述隔板為網孔隔板。

　　4.根據權利要求1所述的改善分離效果的水處理凈化裝置，其特征在于：所述集水槽為環形集水槽。

　　說明書

　　改善分離效果的水處理凈化裝置

　　技術領域

　　本發明涉及工業水處理的技術領域，具體涉及一種改善分離效果的水處理凈化裝置。

　　背景技術

　　工業用水一般不直接利用天然水，對水中較大的懸浮物，靠重力沉淀就可以除掉，這種處理稱為自然沉淀法，對于水中的膠體微粒，常向水中加入一些化學藥品，使膠體顆粒凝聚沉淀，這種處理稱為混凝沉淀法。工業水處理裝置通過向裝置底部加入各種化學藥劑，混合后的水經過帶孔的隔板進入裝置中部，在中部反應后雜質逐漸凝聚成泥渣，泥渣組成的懸浮層使水中雜質與泥渣懸浮層的顆粒碰撞凝聚分離沉淀，分離沉淀后的水繼續上升至集水區，由于在凈化裝置內水的流速大，使得水與懸浮物沒有得到很好的分離。

　　發明內容

　　本發明要解決的技術問題是：提供一種有效分離水與懸浮物的改善分離效果的水處理凈化裝置。

　　為了解決上述技術問題，本發明提供一種改善分離效果的水處理凈化裝置，包括殼體，所述殼體由下自上依次設置混合區、反應區和集水區，所述混合區的上部設置有水平隔板和水平隔板間設置的不少于2塊的垂直隔板，集水區設置集水槽，所述殼體還包括在反應區和集水區之間的緩沖區，緩沖區與集水區構成傘形結構。

　　采用上述技術方案的改善分離效果的水處理凈化裝置具有如下優點：由于在反應區和集水區之間緩沖區的設置，緩沖區與集水區構成傘形結構，反應區以后，由于殼體截面逐漸增大，水的流速逐漸減小，使懸浮物與水分離，在截面最大的地方，水的流速最低，水與懸浮物得到了很好的分離，分離后的水再進入到上部集水區，集水區殼體的截面逐漸減小，防止水集在集水區，使水能更快地進入到集水槽，同時也有助于水與懸浮物的分離。

　　作為優選方案，為了方便水與懸浮物的分離，所述殼體在緩沖區的傾斜角度為60。

　　作為優選方案，為了便于對水的緩沖作用，所述隔板為網孔隔板。

　　作為優選方案，為了方便集水，同時有效控制水的出水流速，所述集水槽為環形集水槽。
