申請日2013.12.10

　　公開(公告)日2014.05.07

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種污水自動處理裝置，包括主體、水泵、氣源機、凈化劑桶、第一反應室、第二反應室、第三反應室、污泥倉、第四反應室和凈化劑添加系統;主體設置第一反應室，第一反應室設置濾網，第一反應室設置一級張力床，張力床設置懸浮物導流管，第一反應室底部為第二反應室，第二反應室外壁與主內壁構成的空間為第三反應室，第三反應室設置清水槽，清水槽設置清水內外導流管，第三反應室設置勻流器，第二反應室和第三反應室的底部為漏斗形污泥倉，污泥倉設置污泥排放管，污泥倉外壁與主體內壁構成的空間為第四反應室，第四反應室設置膜組件。本實用新型結構簡單，操作方便，自動快速的處理污水，所花人力少，所需運行成本低。

　　權利要求書

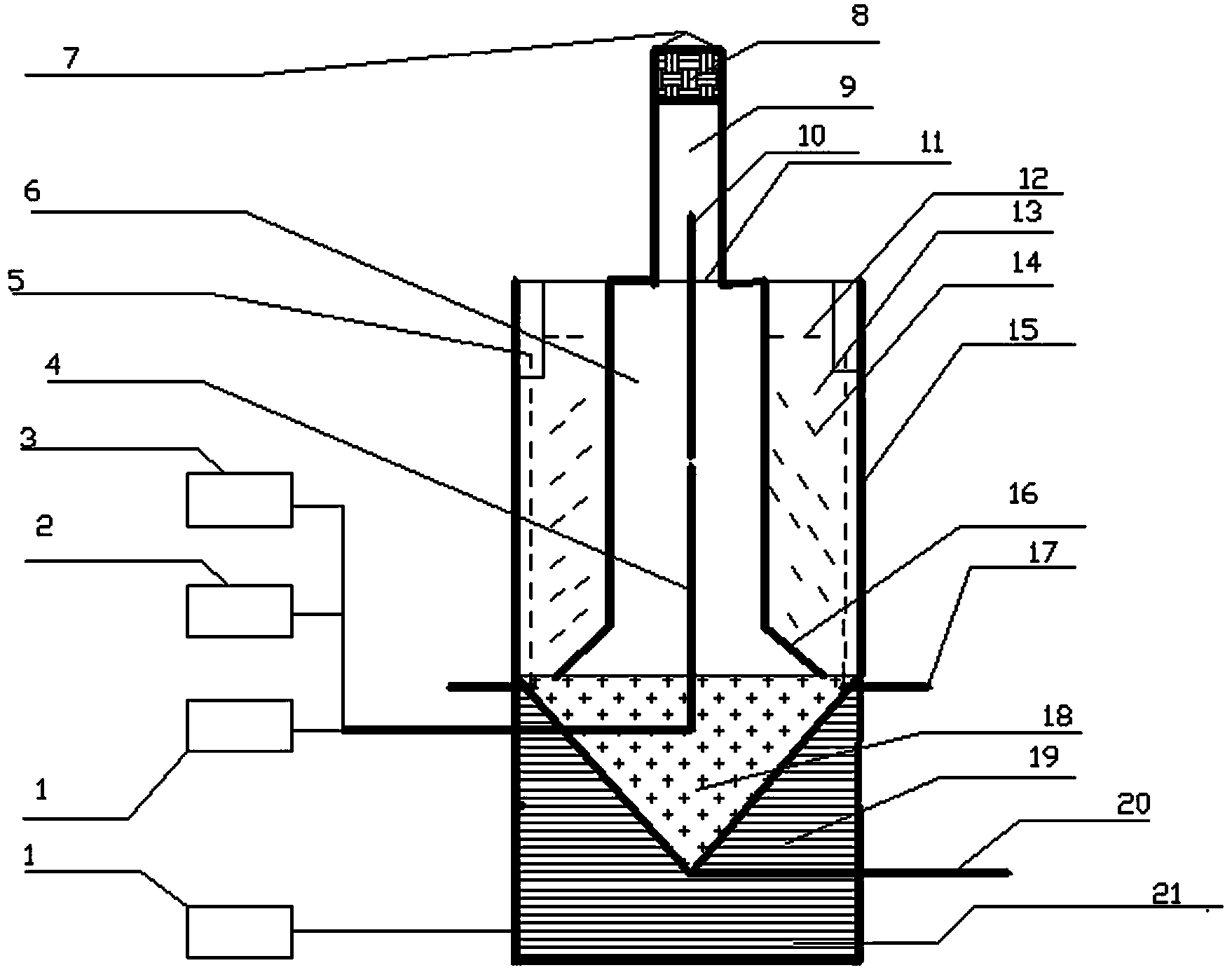

　　1.一種污水快速自動處理裝置，由主體(15)、水泵(2)、氣源機(1)、凈化劑桶(3)、第一反應室(9)、第二反應室(6)、第三反應室(13)、污泥倉(18)、第四反應室(21)和凈化劑添加系統幾部分組成，主體(15)頂部設置第一反應室(9)，第一反應室(9)底部為第二反應室(6)，第二反應室(6)外壁與主體(15)內壁構成的空間為第三反應室(13)，第三反應室(13)上部設置清水槽(5)，第三反應室(13)內壁設置勻流器(12)，第二反應室(6)和第三反應室(13)的底部為漏斗形污泥倉(18)，污泥倉(18)的中心底部設置污泥排放管(20)，污泥倉(18)外壁與主體(15)內壁構成的空間為第四反應室(21)，其特征在于：第一反應室(9)下部設置濾網(11)，上部設置一級張力床(8)，張力床(8)的頂部中心設置懸浮物導流管(7)，清水槽(5)底部設置清水內外導流管(17)，第四反應室(21)設置膜組件(19)，膜組件(19)與氣源機(1)連通;水泵(2)、氣源機(1)、凈化劑桶(3)與功能管(4)連通，功能管(4)末端深入至第一反應室(9)底部中央。

　　2.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述功能管(4)內設置磨銼彈簧。

　　3.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述功能管(4)末端設置壓力矢槍(10)。

　　4.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述功能管(4)內部設有供氣管。

　　5.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述第二反應室(6)底部設置減壓導流罩(16)。

　　6.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述第二反應室(6)外壁設有過濾網罩(14)。

　　7.根據權利要求1所述的一種污水快速自動處理裝置，其特征在于：所述張力床(8)內部填充圓球狀床體填料，填料直徑為40mm-60mm。

　　8.根據權利要求1或6所述的一種污水快速自動處理裝置，其特征在于：所述濾網(11)和過濾網罩(14)為纖維束濾網。

　　說明書

　　一種污水快速自動處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體是指一種污水快速自動處理裝置。

　　背景技術

　　隨著經濟社會的發展，水資源緊缺的形勢越來越嚴峻，而另一方面，每天都會產生大量的污水，人們迫切需要能有一種污水處理裝置能夠適應現代社會的需求，快速自動處理污水。

　　實用新型內容

　　本實用新型的目的在于提供一種快速自動污水處理裝置。

　　本實用新型通過下述技術方案實現：

　　一種污水快速自動處理裝置，由主體、水泵、氣源機、凈化劑桶、第一反應室、第二反應室、第三反應室、污泥倉、第四反應室和凈化劑添加系統幾部分組成，主體頂部設置第一反應室，第一反應室底部為第二反應室，第二反應室外壁與主體內壁構成的空間為第三反應室，第三反應室上部設置清水槽，第三反應室內壁設置勻流器，第二反應室和第三反應室的底部為漏斗形污泥倉，污泥倉的中心底部設置污泥排放管，污泥倉外壁與主體內壁構成的空間為第四反應室，其特征在于：第一反應室下部設置濾網，上部設置一級張力床，張力床的頂部中心設置懸浮物導流管，清水槽底部設置清水內外導流管，第四反應室設置膜組件，膜組件與氣源機連通;水泵、氣源機、凈化劑桶與功能管連通，功能管末端深入至第一反應室底部中央。

　　進一步地，所述功能管內設置磨銼彈簧。

　　進一步地，所述功能管末端設置壓力矢槍。

　　進一步地，所述功能管內部設有供氣管。

　　進一步地，所述第二反應室底部設置減壓導流罩。

　　進一步地，所述第二反應室外壁設有過濾網罩。

　　進一步地，所述張力床內部填充圓球狀床體填料，填料直徑為40mm-60mm。

　　進一步地，所述濾網和過濾網罩為纖維束濾網。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型結構簡單，操作方便;

　　(2)本實用新型能夠自動快速的處理污水，所花人力少，所需運行成本低。
