申請日2013.12.10

　　公開(公告)日2014.05.07

　　IPC分類號C02F3/10; C02F3/02

　　摘要

　　本實用新型公開了一種膜生物反應污水處理設備，包括中空本體，所述的中空本體頂部安裝有鼓風裝置和抽吸裝置，所述的中空本體內部安裝有曝氣系統裝置，所述的曝氣系統裝置連接膜組件并置于中空本體內部，所述的中空本體內部還加裝有生物填料，其所述的生物填料置于中空本體與膜組件之間，其所述中空本體內部加裝能附著生長微生物的填料，能夠保證系統具有較高的處理效果并有抵抗沖擊負荷的能力,同時又不會使反應器內懸浮污泥濃度過高,影響膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。

　　權利要求書

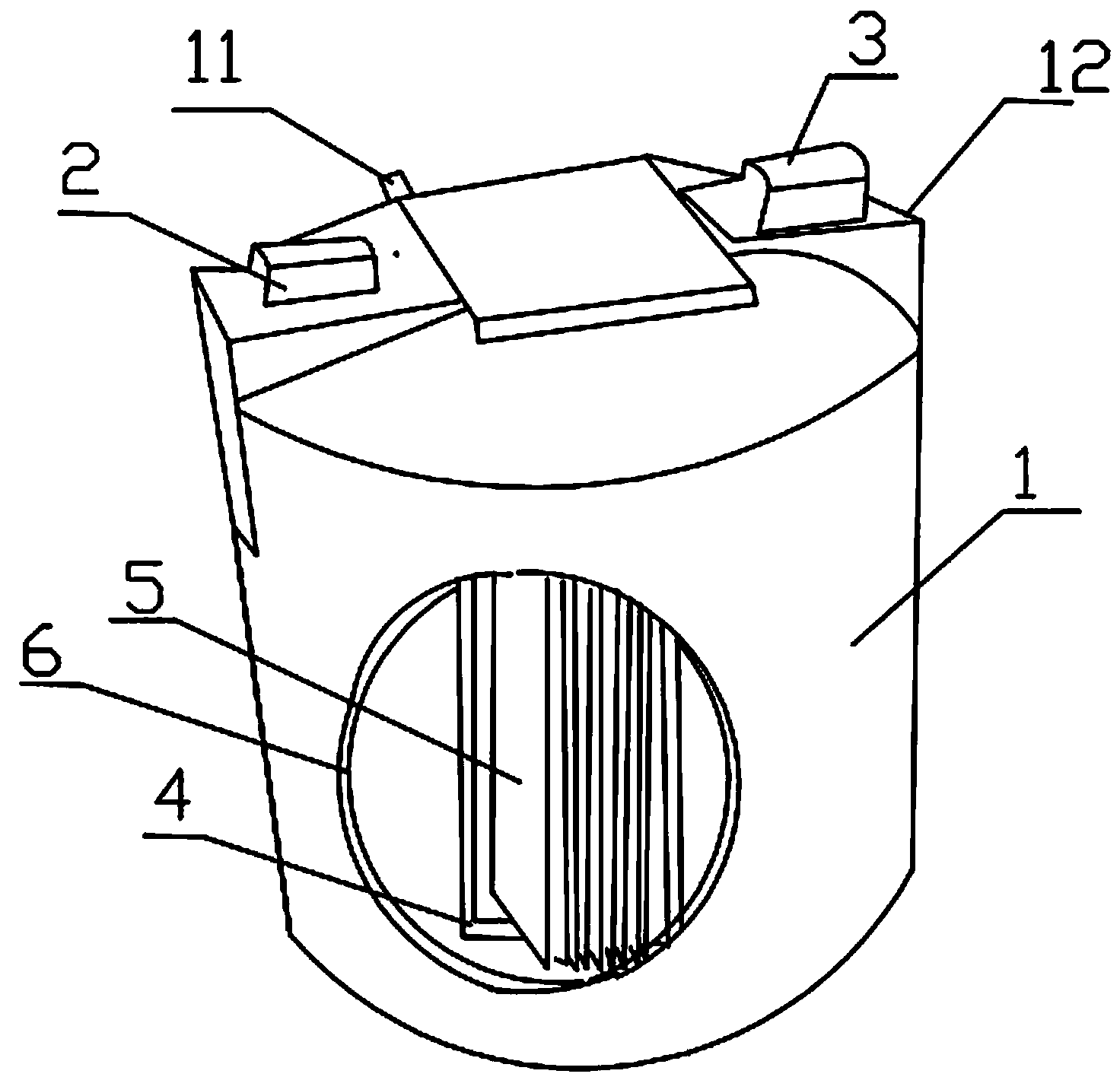

　　1.一種膜生物反應污水處理設備，包括中空本體(1)，其特征在于：所述的中空本體(1)頂部安裝有鼓風裝置(2)和抽吸裝置(3)，所述的中空本體(1)內部安裝有曝氣系統(4)，所述的曝氣系統(4)連接膜組件(5)并置于中空本體(1)內部，所述的中空本體(1)內部還加裝有填料裝置(6)，所述的填料裝置(6)置于中空本體(1)與膜組件(5)之間。

　　2. 根據權利要求1所述的一種膜生物反應污水處理設備，其特征在于：所述的填料裝置(6)采用能大量附著生長微生物的材料。

　　3. 根據權利要求1所述的一種膜生物反應污水處理設備，其特征在于：所述的鼓風裝置(2)為鼓風機，所述的抽吸裝置(3)為抽吸泵，且所述的鼓風機和抽吸泵均采用PLC控制。

　　4.根據權利要求1所述的一種膜生物反應污水處理設備，其特征在于：所述的中空本體(1)材質為金屬材料，所述的中空本體(1)內外均涂有防銹漆。

　　5. 根據權利要求1所述的一種膜生物反應污水處理設備，其特征在于：所述的膜組件(5)的數量為至少兩個。

　　6.根據權利要求5所述的一種膜生物反應污水處理設備，其特征在于：所述的膜組件包括PVC接頭(7)、PVC管(8)、聚丙烯膜(9)和封頭PVC件(10)，所述的PVC接頭(7)連接PVC管(8)，所述的PVC管(8)連接封頭PVC件(10)，所述的聚丙烯膜(9)通過封頭PVC件(10)連接于PVC管(8)內部。

　　說明書

　　一種膜生物反應污水處理設備

　　技術領域

　　本實用新型涉及污水處理設備領域，具體是指一種膜生物反應污水處理設備。

　　背景技術

　　環境污染問題是人類面臨的嚴重問題，這已經得到全球的公認。生活污水也是江河湖泊的污染源之一，尤其是在一些中小型城市，民房的生活污水通常是經過化糞池后就直接排放到河流里面。

　　現有膜生物反應污水處理設備均存在的弊端為：由于膜組件浸沒在生物反應器的混合液中，污染較快，而且清洗起來較為麻煩，需要將膜組件從反應器中取出。

　　實用新型內容

　　本實用新型的目的在于提供一種處理系統的抗沖擊負荷能力和膜通量皆更高的污水處理設備。

　　本實用新型通過以下技術方案實現：一種膜生物反應污水處理設備，包括中空本體，所述的中空本體頂部安裝有鼓風裝置和抽吸裝置，所述的中空本體內部安裝有曝氣系統裝置，所述的曝氣系統連接膜組件并置于中空本體內部，所述的中空本體內部還加裝有填料裝置，所述的填料裝置置于中空本體與膜組件之間。

　　進一步的，所述的填料裝置采用能大量附著生長微生物的材料，中空本體內部加裝能附著生長微生物的填料，能夠保證系統具有較高的處理效果并有抵抗沖擊負荷的能力，同時又不會使反應器內懸浮污泥濃度過高,影響膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。

　　進一步的，所述的鼓風裝置為鼓風機，所述的抽吸裝置為抽吸泵，其所述的鼓風機和抽吸泵均采用PLC控制，可以最大限度的提高作業操作效率。

　　進一步的，所述的中空本體材質為金屬材料，所述的中空本體內外均涂有防銹漆，涂抹防銹漆可以增加中空本體的抗氧化時間。

　　進一步的，所述的膜組件的數量為至少兩個，采用膜組件相組合，只需增減膜組件的片數就可完成產水量調整,使用非常簡單、方便。

　　進一步的，所述的膜組件包括PVC接頭、PVC管、聚丙烯膜和封頭PVC件，所述的PVC接頭連接PVC管，所述的PVC管連接封頭PVC件，所述的聚丙烯膜通過封頭PVC件連接于PVC管內部。

　　綜上所述，本實用新型的有益效果是：

　　1、中空本體內部加裝能附著生長微生物的填料，能夠保證系統具有較高的處理效果并有抵抗沖擊負荷的能力,同時又不會使反應器內懸浮污泥濃度過高，影響膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。

　　2、采用PLC控制方式，可以最大限度的提高作業操作效率。

　　3、涂抹防銹漆可以增加中空本體的抗氧化時間。

　　4、采用膜組件相組合，只需增減膜組件的片數就可完成產水量調整,使用非常簡單、方便。
