申請日2013.12.10

　　公開(公告)日2014.05.14

　　IPC分類號C02F103/10; C02F9/06

　　摘要

　　本實用新型公開了一種礦井水處理凈化系統，由前向后依次包括調節池、篩網、沉淀池、過濾池、電滲析器和蓄水池，通過調節池、篩網、沉淀池、過濾池和電滲析器組成的過濾系統對礦井水進行實時處理，消除了礦井水中含有的各種雜質和有害物質，同時，利用濾渣回收系統，使過濾產物實現固、液分離，降低了濾渣對環境的污染，提高了礦井的經濟效益。整個系統結構合理、使用方便，處理過程不會影響礦井水的正常排放，適合在各個礦區推廣使用。

　　權利要求書

　　1.一種礦井水處理凈化系統，其特征在于，由前向后依次包括調節池、篩網、沉淀 池、過濾池、電滲析器和蓄水池;所述調節池、篩網、沉淀池、過濾池、電滲析器和蓄水 池之間通過水道相互連通;所述調節池入口與礦井水的排出口連通;所述篩網固定在調節 池與沉淀池之間的水道上，篩網用于過濾水中的懸浮物;所述電滲析器位于過濾池與蓄水 池之間，電滲析器驅動水中離子做定向運動。

　　2.根據權利要求1所述的礦井水處理凈化系統，其特征在于，還包括濾渣回收系統， 所述濾渣回收系統包括濃縮池和壓濾機，所述濃縮池分別與篩網和過濾池的過濾產物通道 連通;所述壓濾機連接在濃縮池的出口上。

　　說明書

　　礦井水處理凈化系統

　　技術領域

　　本實用新型涉及一種污水處理系統，特別涉及一種針對礦井水進行回收和處理的凈化 系統，屬于節能環保系統領域。

　　背景技術

　　礦井水是煤礦開采過程中不可避免的伴生產物，其流量大，持續時間長，大量的抽排 不僅引起地面水質惡化、嚴重污染生態環境;而且破壞礦區原有地下水系統平衡、造成礦 區水資源枯竭，會極大地制約煤炭生產的正常發展。

　　我國是一個產煤國家，已探明的煤炭儲量占世里煤炭儲量的12.6%，可采量位居世界第 三，產量位居世界第一。煤炭在我國一次能源生產和消費構成中均占2/3以上，是我國最重 要的能源基礎產業。

　　實現煤礦礦井水優質、高效地資源化再利用，對煤炭工業的可持續發展、保護生態環 境等具有重要意義。

　　發明內容

　　鑒于上述現有情況，本實用新型旨在提供一種可對礦井水進行持續、可靠、合理、科 學處理的礦井水處理凈化系統，以滿足大量礦井水的目常處理需要，達到節能降耗的目 的。

　　本實用新型是通過以下技術方案來實現的：

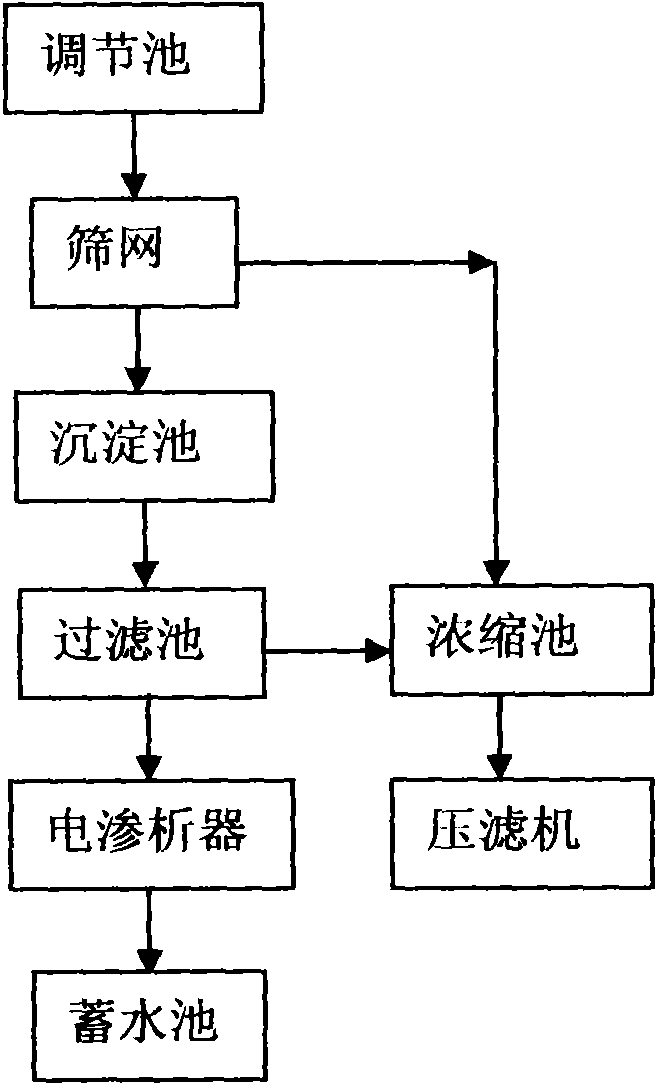

　　礦井水處理凈化系統，由前向后依次包括調節池、篩網、沉淀池、過濾池、電滲析器 和蓄水池;調節池、篩網、沉淀池、過濾池、電滲析器和蓄水池之間通過水道相互連通; 調節池入口與礦井水的排出口連通;篩網固定在調節池與沉淀池之間的水道上，篩網用于 過濾水中的懸浮物;電滲析器位于過濾池與蓄水池之間，電滲析器驅動水中離子做定向運 動。

　　礦井水處理凈化系統，還包括濾渣回收系統，濾渣回收系統包括濃縮池和壓濾機，濃 縮池分別與篩網和過濾池的過濾產物通道連通，壓濾機連接在濃縮池的出口上。

　　本實用新型所述的礦井水處理凈化系統，通過調節池、篩網、沉淀池、過濾池和電滲 析器組成的過濾系統，對礦井水進行實時處理，消除了礦井水中含有的各種雜質和有害物 質，水質處理過程科學、合理、實用，處理后的水質可達到飲用水的標準;同時，利用濾 渣回收系統，使過濾產物實現固、液分離，并經壓實后形成泥餅狀回收物，不僅降低了對 環境的污染，還可作為建筑材料被再次開發和使用，提高了礦井的經濟效益。整個系統使 用方便、結構合理，處理過程不會影響礦井水的正常排放，適合在各種礦區推廣使用。
