申請日2013.12.10

　　公開(公告)日2014.05.14

　　IPC分類號C02F9/08; C02F9/06

　　摘要

　　本實用新型公開了頁巖氣廢水在線處理回用撬裝系統,由SSF高精度過濾單元和EOS催化氧化電解單元組成，其中的SSF高精度過濾單元包括高懸浮物快速過濾器單元、高精度油水分離器單元和在線UV單元，本實用新型將微電解聚凝氧化，而多聯全自動高精度分離器深度過濾殺菌緩蝕技術和單元集成在一個撬塊上;而且電化學免加藥技術，減少二次污染、成本低、操作維護方便、處理效率高;同時本實用新型應用了電化學、流體化學、水處理和阻垢技術方面的進展，能有效處理高濃度廢水TSS、COD、Oil，并減少液體殺菌劑的副作用。

　　權利要求書

　　1.頁巖氣廢水在線處理回用撬裝系統, 其特征在于：由SSF高精度過濾單元和EOS催化氧化電解單元組成;

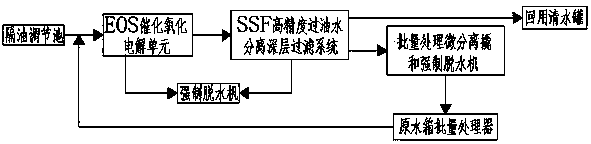

　　所述SSF高精度過濾單元包括隔油調節池，隔油調節池的輸出端連接EOS催化氧化電解單元，EOS催化氧化電解單元的輸出端分別連接SSF高精度過油水分離深層過濾系統、強制脫水機，SSF高精度油水分離深層過濾系統的輸出端分別連接回用清水罐、批量處理微分離撬和強制脫水機，批量處理微分離撬的輸出端分別連接原水箱批量處理器、回用清水罐，原水箱批量處理器的輸出端連接在隔油調節池的輸出端;

　　所述EOS催化氧化電解單元，包括隔油調節池，所述隔油調節池的輸出端經過提升泵、流量計連接在催化氧化微電解裝置上，催化氧化微電解裝置的輸出端連接SSF多聯全自動高精度分離器，SSF多聯全自動高精度分離器的輸出端經過濁度儀連接回用水罐，回用水罐的輸出端經過反沖洗泵分別連接催化氧化微電解裝置和SSF多聯全自動高精度分離器，所述催化氧化微電解裝置和SSF多聯全自動高精度分離器的輸出端還連接反沖洗渣液壓濾脫水機。

　　2.如權利要求1所述的頁巖氣廢水在線處理回用撬裝系統，其特征在于：所述SSF多聯全自動高精度分離器包括高懸浮物流體全自動過濾器，高懸浮物流體全自動過濾器的輸出端經過提升泵連接高精度除油器，所述高精度除油器的輸出端連接UV殺菌單元，所述UV殺菌單元的輸出端經過濁度儀連接回用水罐。

　　說明書

　　頁巖氣廢水在線處理回用撬裝系統

　　技術領域

　　本實用新型涉及工業廢水處理裝置，尤其涉及一種頁巖氣廢水在線處理回用撬裝系統。

　　背景技術

　　石油和天然氣鉆井廢水和壓裂酸化作業廢水組分特別復雜，其中的有機處理劑作為護膠劑,通過官能團和粘土顆粒形成的一種多分散性的帶負電的膠體溶液，非常穩定。具有高鹽度(CL-5000-100000mg/l)、懸浮物含量高(SS1000-5000mg/l)、色度高、COD高(5000-30000mg/l)、含油量較高(500-1000mg/l)的“五高“特點,處理難度較大污染物含量高，可生化性差，難以除去。城市污水處理廠和一般工業廢水處理廠采用的生物法處理工藝，不適用于高含鹽有機廢水處理;常規物理化學處理工藝和配套裝置很難實現處理后廢水的全面達標排放。目前的處置方式只能是回注到地層中。但隨著國家對環境保護的監管力度的加強(包括地層水和地表水)，以及國內能源需求的急劇增長，各大石油公司鉆井完井廢水產量急劇增加，(1)回注站不堪重復(2)地方并沒有這類污水專門的處理廠，拉到城市污水處理廠或一般工業污水處理廠處理，實際上就是稀釋達標排放。(3)傳統的處理工藝已經不能根本上解鉆井完井和頁巖氣鉆井生產作業過程中產生的廢水對環境造成污染問題，因此，鉆井完井廢水和頁巖氣鉆井廢水的處置出路和處理技術問題，已成為制約石油天然氣勘探開發產業可持續發展的瓶頸。處置不當將會引起環境事件，給中石油、中石化等能源開采企業造成較大的環境壓力。

　　要根本上解決鉆井完井廢水和頁巖氣廢水，必須改變目前的處理方式，即集中處理、在線處理、處理用和回收，而沒有專門技術創新和技術集成，就不可能支撐新的處理方式。所涉及的成套技術創新必須包括高效處理劑、高級氧化工藝和裝置、深度處理達標技術和裝置、高效分離脫水技術和裝置、濃水處理技術和裝置、廢棄物在線收集分離脫水固化工藝和裝置。

　　為了降低工業廢水SS、COD、除去石油類和重金屬等污染物，通常采用化學凝聚和化學氧化的工藝，投加無極和有機絮凝劑、氧化劑。但對于高濃度工業廢水，缺點是(1)藥劑添加量大，運行成本高，(2)人工費和設備維護費用高(3)造成水質變化和沉淀物產生二次污染、增加結構趨勢。常規的電化學法主要針對工業循環廢水、和一般工業廢水預處理;對于高難度高鹽度的鉆井完井廢水存在COD去除率較低的問題。主要問題是缺乏：(1)高催化活性的電極材料、(2)均相催化劑、(3)高效電化學反應器。

　　常規的混凝反應或微電解反應器出水，需要進行斜管沉降器或脫水機強制分離，但對于含大量懸浮物和有機物(高COD)的鉆修廢水，混凝反應后將產生大量混凝沉淀物和絮體，斜管沉淀器無法承受高固相含量的泥水混合物，將導致斜管失效，從而增大過濾系統負擔，造成頻繁排泥，甚至導致整個工藝系統失效、影響整體設備的運行及影響廢水處理量。如果使用壓濾機直接分離混凝反應的出水，設備投資大，勞動強度高，操作麻煩，壓濾機出水不能保證系統在設計流量下連續工作。

　　本實用新型用于高效鉆井廢水處理裝置DWTS(專利號ZL201220212128.0)、高難鉆井完井廢水處理裝置ERS(專利號ZL201220212128.6)中，可以實現產出水、頁巖氣廢水、常規鉆井完井廢水的達標在線回用或達標排放(GB 5084-2005《農田灌溉水質標準》、GB8978-1996《污水綜合排放標準》一級指標)。有效解決傳統處理工藝不能達標的問題，降低了鉆井生產的環境風險。

　　實用新型內容

　　為了克服化學凝聚工藝藥劑加量大、二次污染、成本高、操作維護不便、處理效率較低、斜管沉降工藝失效、壓濾工序出水不連續、運行費用高等問題，本實用新型的目的在于提供一種頁巖氣廢水在線處理回用撬裝系統。力求全面解決目前產出水、頁巖氣廢水和鉆井完井廢水預處理和沉降工藝中的上述問題，全面實現全自動免加藥處理。

　　為了達到上述之目的，本實用新型采用如下具體技術方案：

　　頁巖氣廢水在線處理回用撬裝系統,由SSF高精度過濾單元和EOS催化氧化電解單元組成;

　　所述SSF高精度過濾單元包括隔油調節池，隔油調節池的輸出端連接EOS催化氧化電解單元，EOS催化氧化電解單元的輸出端分別連接SSF高精度過油水分離深層過濾系統、強制脫水機，SSF高精度過油水分離深層過濾系統的輸出端分別連接回用清水罐、批量處理微分離撬和強制脫水機，批量處理微分離撬的輸出端分別連接原水箱批量處理器、回用清水罐，原水箱批量處理器的輸出端連接在隔油調節池的輸出端;

　　所述EOS催化氧化電解單元，包括隔油調節池，所述隔油調節池的輸出端經過提升泵、流量計連接在EOS催化氧化微電解裝置上，催化氧化微電解裝置的輸出端連接SSF多聯全自動高精度分離器，SSF多聯全自動高精度分離器的輸出端經過濁度儀連接回用水罐，回用水罐的輸出端經過反沖洗泵分別連接催化氧化微電解裝置和SSF多聯全自動高精度分離器，所述催化氧化微電解裝置和SSF多聯全自動高精度分離器的輸出端還連接反沖洗渣液壓濾脫水機。

　　進一步地，本實用新型所述SSF多聯全自動高精度分離器包括高懸浮物流體全自動過濾器，高懸浮物流體全自動過濾器的輸出端經過提升泵連接高精度除油器，所述高精度除油器的輸出端連接UV殺菌單元，所述UV殺菌單元的輸出端經過濁度儀連接回用水罐。

　　本實用新型與現有技術相比的優點是：

　　1、本實用新型將微電解聚凝氧化，而多聯全自動高精度分離器深度過濾殺菌緩蝕技術和單元集成在一個撬塊上;

　　2、集裝箱式撬塊結構，處理規�？勺�，可以實現多個撬塊并聯已處理大排量液體;

　　3、電化學免加藥技術，克服化學凝聚氧化工藝藥劑加量大、二次污染、成本高、操作維護不便、處理效率較低、斜管沉降工藝失效、壓濾工序出水不連續、運行費用高等問題;

　　4、可處理總鹽度100-100000ppm，COD小于5000ppm不同性質的廢水。
