申請日2013.12.10

　　公開(公告)日2014.05.21

　　IPC分類號C02F1/44; B01D63/10

　　摘要

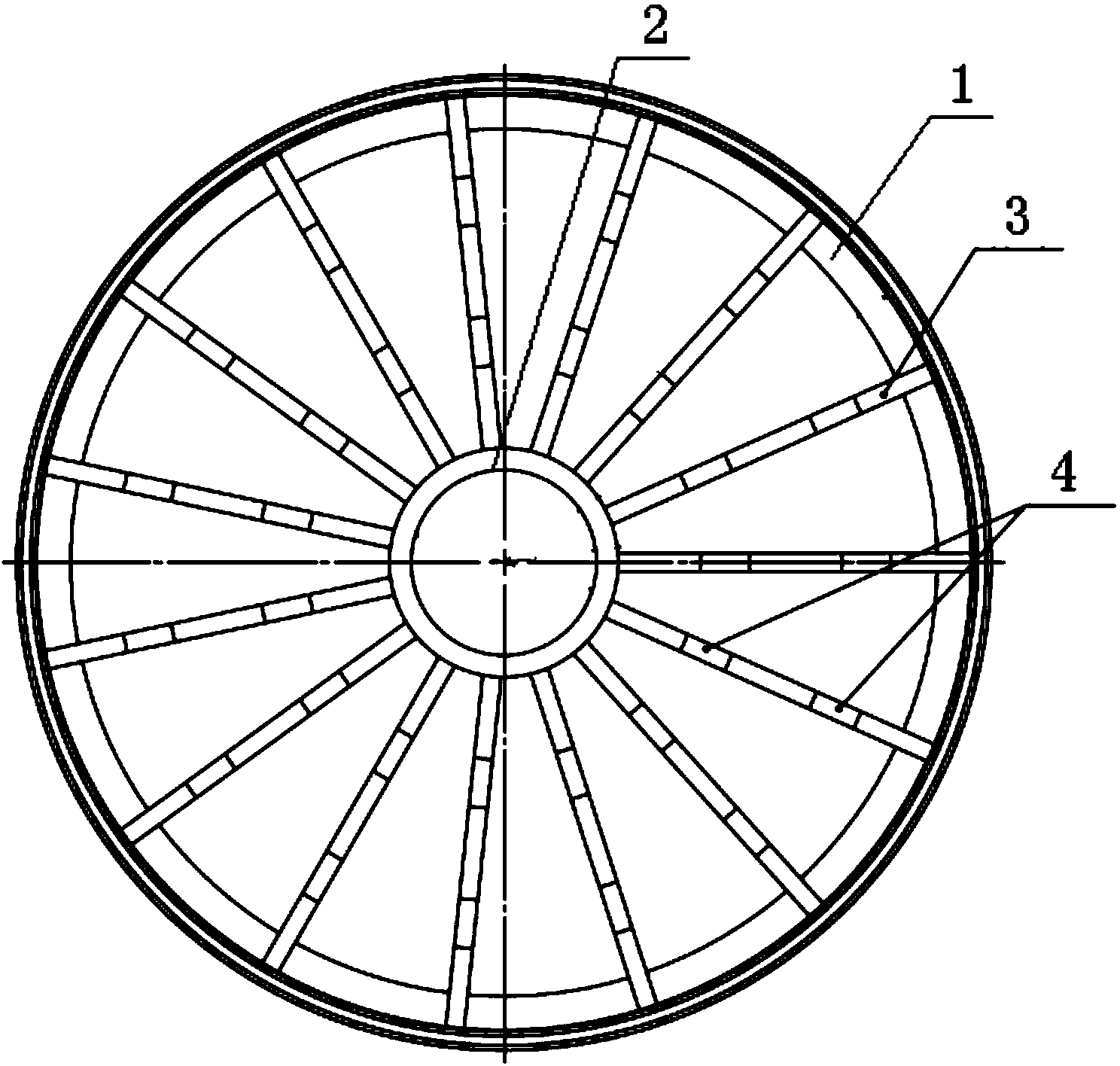

　　一種螺旋卷式水處理膜元件端面布水支撐器，包括外圓和內圓，所述外圓內徑與內圓外徑間通過放射狀均勻設置的多個扇葉骨架相連。所述扇葉骨架靠近膜的一端設有多個凹槽。所述外圓內半徑R2，內圓外半徑R1，所述多個凹槽為寬度為M的K個凹槽，其中K=(R2-R1)/3M后四舍五入取整。所述凹槽為方形直角結構或半圓弧，所述凹槽寬度M為3-10mm的整數，所述凹槽深度d=M/2。所述每個扇葉骨架上相鄰凹槽間隔距離L=D0/K，其中D0為內圓內直徑。本實用新型的螺旋卷式水處理膜元件端面布水支撐器，可使膜元件進水形成渦流，加快進水流速，減少膜元件污堵，降低串聯膜元件壓力損失，降低能耗。提高了膜元件使用壽命。

　　權利要求書

　　1.一種螺旋卷式水處理膜元件端面布水支撐器，其特征在于，包括外圓和內 圓，所述外圓與內圓間通過放射狀均勻設置的多個扇葉骨架相連。

　　2.如權利要求1所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述扇葉骨架為平面或曲面。

　　3.如權利要求1所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述扇葉骨架的個數為大于等于3且能被360整除的整數。

　　4.如權利要求1所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述扇葉骨架靠近膜的一端設有多個凹槽。

　　5.如權利要求4所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述外圓內半徑R2，內圓外半徑R1，所述多個凹槽為寬度為M的K個凹槽，其中 K=(R2-R1)/3M后四舍五入取整。

　　6.如權利要求5所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述凹槽為方形直角結構或半圓弧，所述凹槽寬度M為3-10mm的整數，所述凹槽 深度d=M/2。

　　7.如權利要求6所述的螺旋卷式水處理膜元件端面布水支撐器，其特征在于， 所述每個扇葉骨架上相鄰凹槽間隔距離L=D0/K，其中D0為內圓內直徑。

　　說明書

　　螺旋卷式水處理膜元件端面布水支撐器

　　技術領域

　　本實用新型涉及一種連接裝置，特別地，涉及一種用于螺旋卷式膜元件端面 固定、支撐、進水的布水支撐器。

　　背景技術

　　在水處理領域中，通常采用膜元件對液體進行過濾或提純。常見的膜元件具 有中央集水管和纏繞集水管的分離膜、導流網、2個端面支撐結構(端蓋)等組成。 在膜元件使用過程中時，端蓋的作用為膜元件相互之間連接的載體、膜元件自身 支撐、膜自身進水通道等多重作用。

　　通常在水處理系統中需要將多個膜元件進行串聯使用，以提高產水量并降低 能耗。在現有技術中，進水通過第一支膜元件的端蓋進入膜元件中，部分進水在 壓力作用下由第一支膜過濾出產水，另一部分水從第一支膜元件另一端蓋中通往 下一支串聯膜元件，目前系統中一般采用6支串聯膜殼，這樣就導致進水在前幾 支膜處可以保證膜元件產水壓力，而隨著水流通道的延長，壓力損失增加，使后 幾只膜的壓力減小，這樣降低了產水效率，同時易導致后幾支膜的濃差極化現象， 使膜元件壽命降低，大大提高了運行成本。

　　發明內容

　　本實用新型提供一種螺旋卷式水處理膜元件端面布水支撐器，以解決背景技 術中存在的技術問題。

　　為此，本實用新型的一種螺旋卷式水處理膜元件端面布水支撐器，其中，包 括外圓和內圓，所述外圓與內圓間通過放射狀均勻設置的多個扇葉骨架相連。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述扇葉骨架為平面 或曲面。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述扇葉骨架的個數 為大于等于3且能被360整除的整數。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述扇葉骨架靠近膜 的一端設有多個凹槽。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述外圓內半徑R2， 內圓外半徑R1，所述多個凹槽為寬度為M的K個凹槽，其中K=(R2-R1)/3M后四 舍五入取整。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述凹槽為方形直角 結構或半圓弧，所述凹槽寬度M為3-10mm的整數，所述凹槽深度d=M/2。

　　所述的螺旋卷式水處理膜元件端面布水支撐器，其中，所述每個扇葉骨架上 相鄰凹槽間隔距離L=D0/K，其中D0為內圓內直徑。

　　本實用新型的螺旋卷式水處理膜元件端面布水支撐器，可使膜元件進水形成 渦流，加快進水流速，減少膜元件污堵，降低串聯膜元件壓力損失，降低能耗。 提高了膜元件使用壽命。
