申請日2013.12.10

　　公開(公告)日2014.05.28

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種污泥除雜物除砂礫制漿一體化裝置，它涉及污泥資源化無害化處理中的前端處理裝置。所述進料斗的底部裝有進料輸送器，進料輸送器的出料端位于除雜轉鼓內，所述轉鼓除雜器的內部安裝有除雜轉鼓，除雜轉鼓出口端是雜物腔，雜物腔下部安裝雜物輸送器，所述泥砂儲存箱底部安裝有泥砂輸送器，泥砂輸送器出料端位于制漿器內，所述制漿器內安裝有制漿器攪拌器、其下部安裝有除砂輸送器，所述泥漿罐內安裝有泥漿罐攪拌器，所述格柵除污機安裝在制漿器和泥漿罐中上部，所述泥漿泵與泥漿罐通過管線連接。該裝置進料通過螺旋輸送器，進泥速率可以通過螺旋輸送器轉速調節，進水量可通過控制進水調節，從而實現泥漿產量和含泥量穩定、可控。

　　權利要求書

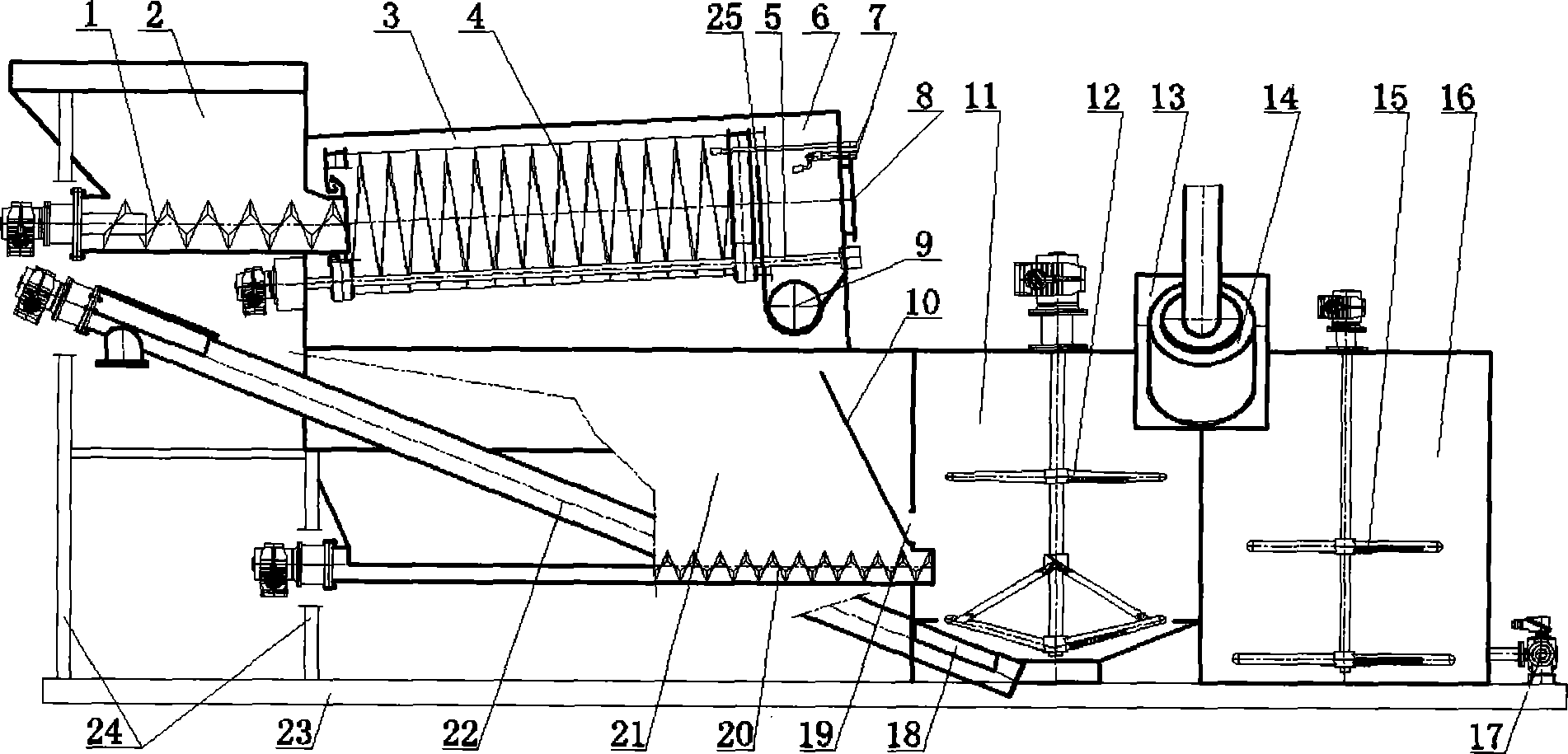

　　1.污泥除雜物除砂礫制漿一體化裝置，其特征在于，包括進料輸送 器(1)、進料斗(2)、轉鼓除雜器(3)、除雜轉鼓(4)、除雜轉鼓驅動機構 (5)、雜物腔(6)、噴水組件(7)、人孔(8)、雜物輸送器(9)、擋板(10)、 制漿器(11)、制漿器攪拌器(12)、除砂輸送器入口(18)、液相入口(19)、 泥砂輸送器(20)、泥砂儲存箱(21)、除砂輸送器(22)、和隔板(25);進 料斗(2)的底部裝有進料輸送器(1)，進料輸送器(1)出料端位于除雜轉鼓 (4)內，轉鼓除雜器(3)安裝有除雜轉鼓驅動機構(5)，除雜轉鼓驅動機構 (5)上部裝有除雜轉鼓(4)，除雜轉鼓(4)出口端是雜物腔(6)，雜物腔(6) 下部安裝雜物輸送器(9)，雜物腔(6)側壁安裝有噴水組件(7)、人孔(8) 和隔板(25)，隔板(25)安裝在轉鼓除雜器(3)內壁和除雜轉鼓(4)形成的 隔腔內，泥砂儲存箱(21)底部安裝有泥砂輸送器(20)，泥砂輸送器(20) 出料端位于制漿器(11)內，泥砂儲存箱內安裝有擋板(10)，制漿器(11) 內安裝有制漿器攪拌器(12)、其下部安裝有除砂輸送器(22)，除砂輸送 器(22)的除砂輸送器入口(18)在制漿器(11)內底部，擋板(10)下部與制 漿器(11)連接處在制漿器(11)側壁上開有液相入口(19)。

　　2.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的一體化裝置還包括格柵除污機殼體(13)、格柵除污機 (14)、泥漿罐攪拌器(15)、泥漿罐(16)、泥漿泵(17)、底座(23)和支架 (24)，格柵除污機(14)安裝在格柵除污機殼體(13)內，格柵除污機殼體 (13)安裝在制漿器(11)和泥漿罐(16)中上部并與制漿器(11)和泥漿罐 (16)相連接，泥漿罐(16)內安裝有泥漿罐攪拌器(15)，泥漿泵(17)與泥 漿罐(16)通過管線連接，進料斗(2)、泥砂儲存箱(21)、制漿器(11)、泥 漿罐(16)、泥漿泵(17)安裝在支架(24)和底座(23)上，轉鼓除雜器(3)安 裝在泥砂儲存箱(21)上部并相連接為一體。

　　3.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的進料輸送器(1)、雜物輸送器(9)、泥砂輸送器(20)、除 砂輸送器(22)均為螺旋輸送器。

　　4.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的格柵除污機(14)采用轉鼓式格柵除污機，格柵除污機(14) 可以改為過濾網。

　　5.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的進料斗(2)為上寬下窄的倒梯形結構，其后部與轉鼓除雜 器(3)相連接結構緊湊。

　　6.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的除雜轉鼓(4)為圓筒形結構，其筒壁上開有密布的孔、兩 端裝有驅動輥道、內壁安裝帶有內螺旋葉片。

　　7.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的除雜轉鼓(4)和除雜轉鼓驅動機構(5)的安裝有傾角，其 傾角度數范圍為：0～15°。

　　8.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的除雜轉鼓驅動機構(5)有兩套，驅動軸通過兩個軸承座固 定在轉鼓除雜器(3)側壁上，每個驅動軸上固定有兩個驅動輪。

　　9.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其特 征在于，所述的噴水組件(7)組成為進水管、進水分布管和安裝在進水分 布管上的若干噴嘴。

　　10.根據權利要求1所述的污泥除雜物除砂礫制漿一體化裝置，其 特征在于，所述的泥砂儲存箱(21)下部為倒梯形結構;所述的格柵除污 機殼體(13)與制漿器(11)殼體連接處開有孔，格柵除污機殼體與泥漿罐 殼體連接處開有孔。

　　說明書

　　污泥除雜物除砂礫制漿一體化裝置

　　技術領域

　　本實用新型涉及的是污泥資源化無害化處理中的前端處理裝置，具 體涉及一種污泥除雜物除砂礫制漿一體化裝置。

　　背景技術

　　污泥中含有石塊磚塊、金屬物、纖維物、塑料制品、雜草等雜物和 砂礫。在污泥資源化無害化處理前端要去除雜物、砂礫和制成泥漿，再 進行后續處理。如果不能有效地去除雜物、砂礫和制成泥漿，則后續處 理無法連續生產、處理效果不好且易于損壞設備。該一體化裝置結構緊 湊，占地面積小，可處理含各種砂礫和雜物的污泥，連續進料、連續出 料，設計有泥砂儲存箱，保證在短時間不進泥及進泥量變化的情況下泥 漿產量和含泥量穩定。現有的污泥除雜物除砂礫制漿類似設施占地面積 大、結構復雜、投資較大、結構不合理、處理效果不好，且為多臺設備。

　　實用新型內容

　　針對現有技術上存在的不足，本實用新型目的是在于提供一種污泥 除雜物除砂礫制漿一體化裝置，可去除污泥中的石塊磚塊、金屬物、纖 維物、塑料制品、雜草等雜物和砂礫，并把去除雜物、砂礫后的污泥制 成流動性泥漿，制成的流動性泥漿通過泥漿泵輸送至后續處理裝置中， 生產過程連續、穩定、可控。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：污 泥除雜物除砂礫制漿一體化裝置，包括進料輸送器、進料斗、轉鼓除雜 器、除雜轉鼓、除雜轉鼓驅動機構、雜物腔、噴水組件、人孔、雜物輸 送器、擋板、制漿器，制漿器攪拌器、格柵除污機殼體、格柵除污機、 泥漿罐攪拌器、泥漿罐、泥漿泵、除砂輸送器入口、液相入口、泥砂輸 送器、泥砂儲存箱、除砂輸送器、底座、支架和隔板;進料斗的底部裝 有進料輸送器，進料輸送器出料端位于除雜轉鼓內，污泥卸入進料斗后 依靠重力作用進入進料輸送器，進料輸送器把進料斗內的污泥送入除雜 轉鼓內;轉鼓除雜器安裝有除雜轉鼓驅動機構，除雜轉鼓驅動機構上部 裝有除雜轉鼓，除雜轉鼓出口端是雜物腔，雜物腔下部安裝雜物輸送器， 雜物腔側壁安裝有噴水組件、人孔和隔板，隔板安裝在轉鼓除雜器內壁 和除雜轉鼓形成的隔腔內，除雜轉鼓在除雜轉鼓驅動機構的帶動下旋轉， 噴水組件噴出的水噴入除雜轉鼓內部和外壁，小于除雜轉鼓桶壁開孔的 污泥在噴水組件噴出水的沖刷下掉入泥沙儲存箱，大于除雜轉鼓桶壁開 孔的雜物則通過內螺旋葉片推入雜物腔通過旋轉的雜物輸送器把雜物排 出裝置，隔板用于防止雜物腔的雜物進入泥砂儲存箱。

　　所述的泥砂儲存箱底部安裝有泥砂輸送器，泥砂輸送器出料端位于 制漿器內，泥砂儲存箱內安裝有擋板，泥砂輸送器把泥沙儲存箱內的泥 砂送入制漿器，擋板用于將泥砂擋住存儲在泥砂儲存箱內，同時讓上部 液相溢流過擋板、通過制漿器側壁的液相入口進入制漿器，泥砂儲存箱 有較大體積可儲存大量泥砂，從而保證進料斗在短時間不進泥及進泥量 變化的情況下泥漿產量穩定;制漿器內安裝有制漿器攪拌器、其下部安 裝有除砂輸送器，除砂輸送器的除砂輸送器入口在制漿器內底部，擋板 下部與制漿器連接處在制漿器側壁上開有液相入口，泥砂儲存箱的泥砂 和液相進入制漿器，通過制漿器攪拌器的攪拌作用，砂礫沉入制漿器底 部進入除砂輸送器入口，通過旋轉的除砂輸送器排出裝置;

　　所述的格柵除污機安裝在格柵除污機殼體內，格柵除污機殼體安裝 在制漿器和泥漿罐中上部并與制漿器和泥漿罐相連接，其作用是把泥漿 中的懸浮雜物去除并把雜物排出裝置;泥漿罐內安裝有泥漿罐攪拌器， 泥漿罐攪拌器的攪拌作用可將泥漿進一步流化并防止泥漿沉積在泥漿罐 底部;泥漿泵與泥漿罐通過管線連接，泥漿泵將泥漿罐內的泥漿打入后 續處理裝置中;進料斗、泥砂儲存箱、制漿器、泥漿罐、泥漿泵安裝在 支架和底座上，轉鼓除雜器安裝在泥砂儲存箱上部并相連接為一體。該 裝置進料通過螺旋輸送器，進泥速率可以通過螺旋輸送器轉速調節，進 水量可以通過控制進水調節，從而實現泥漿產量和含泥量穩定、可控。

　　本實用新型具有以下有益效果：

　　1、能將污泥中石塊磚塊、金屬物、纖維物、塑料制品、雜草等雜物 和砂礫有效去除、并將污泥制成均勻泥漿。

　　2、連續進料、連續出料，設計有儲泥箱，在短時間不進泥及進泥量 變化的情況下泥漿產量和含泥量穩定。

　　3、一體化裝置，結構緊湊，占地面積小，可處理含石塊磚塊、金屬 物、纖維物、塑料制品、雜草等雜物和砂礫的污泥。解決了現有類似裝 置占地面積大、結構復雜、投資較大、結構不合理、處理效果不好，且 為多臺設備等問題。
