申請日2013.12.10
公開(公告)日2014.06.04
IPC分類號B65D88/54; B65G47/34; B65G35/00
摘要
本實用新型是一種便于裝卸固體顆粒的廢水加料吊桶，其特征在于，包括:包括料筒、吊桿、正錐筒、卸料支架;料筒的底部形成倒錐面，其內部構成裝料空間;吊桿的頂部形成吊耳;料筒上部設置有角鐵支架，角鐵支架與料筒具有同一中心并在其中央焊接有導向套，吊桿從導向套內部穿過可沿垂直方向自由移動;正錐桶與吊桿下端焊接固定;卸料支架放置在料筒下端面與需加料的現場容器的下端面之間;正錐桶在吊桿受向上力時與倒錐面接觸并封閉;吊桿受重力下滑時，正錐筒與倒錐面分開產生一定的縫隙。本實用新型不受工況條件限制，便于吊裝和卸料、結構簡單、操作方便，并可提高勞動效率和減低作業風險。
權利要求書
1.一種便于裝卸固體顆粒的廢水加料吊桶，其特征在于，包括料筒、吊桿、正錐筒、卸料支架;料筒的底部形成倒錐面，其內部構成裝料空間;吊桿的頂部形成吊耳;料筒上部設置有角鐵支架，角鐵支架與料筒具有同一中心并在其中央焊接有導向套，吊桿從導向套內部穿過可沿垂直方向自由移動;正錐桶與吊桿下端焊接固定;卸料支架放置在料筒下端面與需加料的現場容器的下端面之間;正錐桶在吊桿受向上力時與倒錐面接觸并封閉;吊桿受重力下滑時，正錐筒與倒錐面分開產生一定的縫隙。
2.根據權利要求1所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述倒錐面與水平保持一個傾斜角α。
3.根據權利要求2所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述傾斜角α的值控制在35°～65°之間。
4.根據權利要求1所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，在所述正錐筒頂部和吊桿下端上焊接有4塊連接塊。
5.根據權利要求4所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述正錐筒錐角β在100°～150°之間，連接塊的夾角γ=180°-β/2。
6.根據權利要求1、4或5所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述正錐筒的底部焊接有均布的4塊調整墊塊。
7.根據權利要求1、4或5所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述正錐筒與倒錐面接觸部位下方焊接有擋圈。
8.根據權利要求1所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，所述料筒的底部焊接有若干加強筋。
9.根據權利要求1所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，卸料支架下部焊接有過濾網。
10.根據權利要求9所述的便于裝卸固體顆粒的廢水加料吊桶，其特征在于，過濾網由金屬網格板制作成。
說明書
便于裝卸固體顆粒的廢水加料吊桶
技術領域
本實用新型涉及一種用于吊裝運輸物料的吊具，尤其涉及一種用于在廢水 處理中運輸、投加固體顆粒藥劑的吊桶。
背景技術
目前鋼廠廢水處理站一般是采用升流式變?yōu)V速膨脹中和法處理來自酸洗 機組的酸性廢水。該方法使中和劑與被處理介質均處于流動反應狀態，借助于 適當?shù)乃δΣ磷饔茫杂行У厝サ舭谥泻蛣┍砻娴亩栊晕镔|(zhì)，使其經常處 于初始的反應活性，從而加快中和反應速度。
在這項處理工藝中，我們需要向高約5～6米、直徑約3～4米的膨脹濾塔內 投加大量的石灰石(CaCO3)或白云石(MgCo3)等顆粒狀中和劑。在實際的現場操 作中，是先將中和劑運輸至膨脹濾塔下方，使用鏟車將中和劑裝入一個個吊桶 內，然后通過膨脹濾塔上方的電動葫蘆將吊桶吊到膨脹濾塔上方，依靠人力翻 轉將桶內的中和劑倒入濾塔內。這期間需多人配合作業，這樣會耗費大量的人 力，勞動效率較低。整個翻轉吊桶過程是在膨脹濾塔頂部邊緣進行，存在一定 的跌入風險。
在現有的技術中，我們可以采用膠帶輸送機、斗式提升機等自動化機械運 輸中和劑，以提高勞動效率，降低作業風險。但此類運輸設備投資費用較高; 設備運輸物料時為了克服重力，必須有一定的安裝角度，需要周邊有較空曠的 環境，而膨脹濾塔周邊區域狹小，無法滿足設備安裝需求;此外，膨脹濾塔頂 部酸霧較聚集，對于鋼結構運輸設備腐蝕嚴重，設備的維護工作量很大。
總之，現有技術中由于工況條件的限制無法安裝運輸機械，而人工卸料需 要依靠人力翻轉吊桶，工作量較大、施工效率低，危險性高，因此開發一種可 以適用于膨脹濾塔周邊現場環境的結構和簡單操作方便的吊桶、吊斗或吊具顯 得十分需要。
發明內容
本實用新型的目的是提供一種便于裝卸固體顆粒的廢水加料吊桶，不受工 況條件限制，便于吊裝和卸料、結構簡單、操作方便，并可提高勞動效率和減 低作業風險。

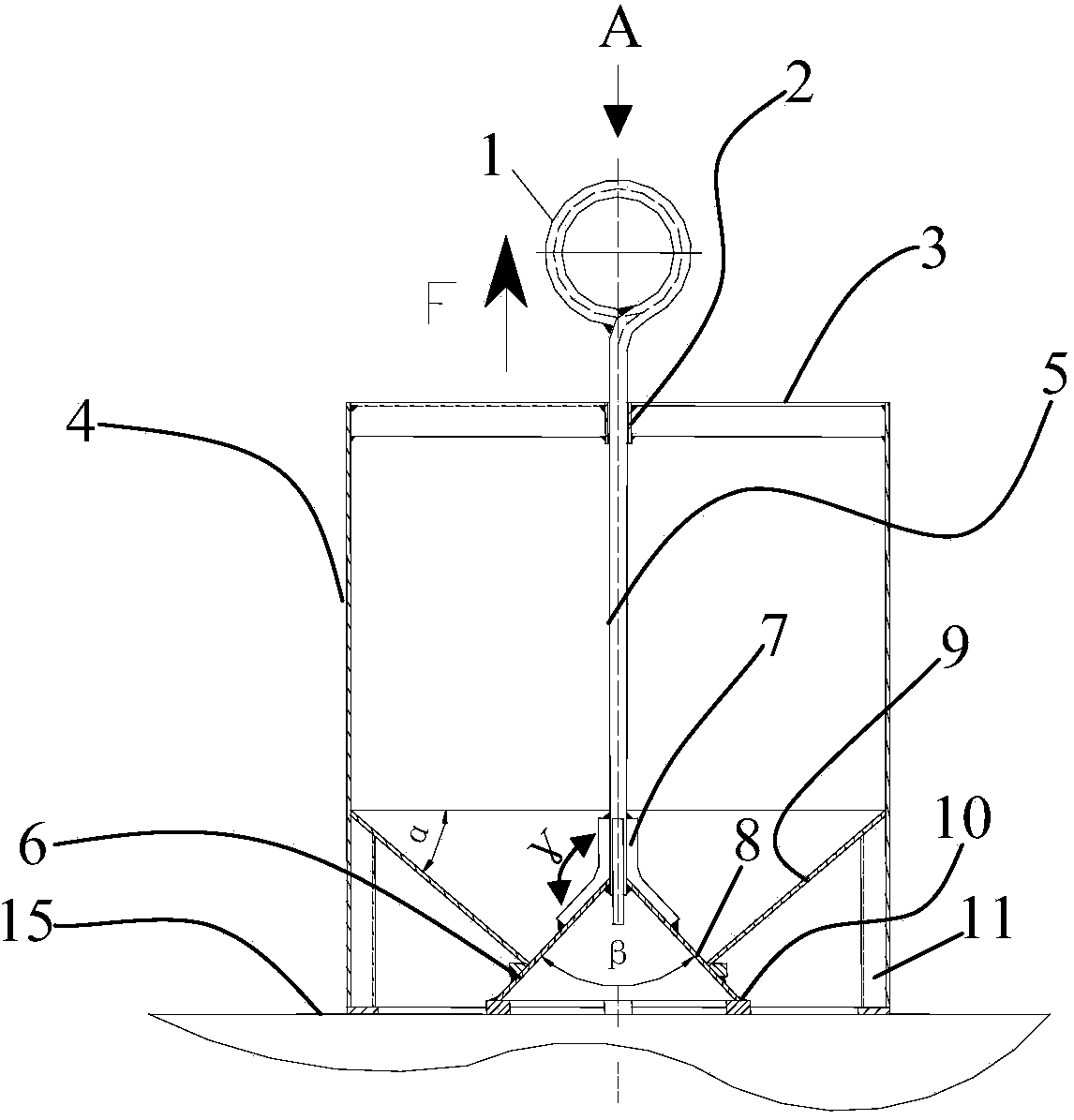

為實現上述目的，本實用新型的一種便于裝卸固體顆粒的廢水加料吊桶， 包括:包括料筒、吊桿、正錐筒、卸料支架;料筒的底部形成倒錐面，其內部構 成裝料空間;吊桿的頂部形成吊耳;料筒上部設置有角鐵支架，角鐵支架與料 筒具有同一中心并在其中央焊接有導向套，吊桿從導向套內部穿過可沿垂直方 向自由移動;正錐桶與吊桿下端焊接固定;卸料支架放置在料筒下端面與需加 料的現場容器的下端面之間;正錐桶在吊桿受向上力時與倒錐面接觸并封閉; 吊桿受重力下滑時，正錐筒與倒錐面分開產生一定的縫隙。
所述倒錐面與水平保持一個傾斜角α。
所述傾斜角α的值控制在35°～65°之間。
在所述正錐筒頂部和吊桿下端上焊接有4塊連接塊。
所述正錐筒錐角β在100°～150°之間，連接塊的夾角γ=180°-β/2。
所述正錐筒的底部焊接有均布的4塊調整墊塊。
所述正錐筒與倒錐面接觸部位下方焊接有擋圈。
所述料筒的底部焊接有若干加強筋。
卸料支架下部焊接有過濾網。
過濾網由金屬網格板制作成。
本實用新型的有益效果是：該廢水加料吊桶結構簡單，采用雙錐面配合結 構，在卸料過程中桶內不易積料;在運輸卸載作業時，通過控制電動葫蘆的升 降，就可以控制吊桶下料口的開關，操作方便，節約了大量人力，提高了工作 效率;操作人員無需站立于現場容器的頂部邊緣，防止人員的跌入，降低了作 業風險。
