申請日2013.12.10

　　公開(公告)日2015.06.10

　　IPC分類號C02F11/18; C10G1/00; C02F11/12

　　摘要

　　一種含油污泥高速蒸汽處理系統，包括依次通過輸料管道連接的原油污泥池、處理室、一級氣固分離器、二級氣固分離器和油水分離器。所述處理室內安裝有拉法爾噴嘴，所述拉法爾噴嘴連接過熱蒸汽發生器并由其提供蒸汽源。所述一級氣固分離器和二級氣固分離器下方均設置有殘渣回收罐。所述油水分離器上方設置有冷卻塔，下方兩側分別設置有回收油箱和污水排出口。本專利通過在處理室內設置拉法爾噴嘴，并由過熱蒸汽發生器為其提供蒸汽源，可在含油污泥進入處理室時，對其進行高溫高速噴射處理，使其內部水份和油份瞬時蒸發，與固體殘留分離，再通過多級氣固分離器將固體殘留單獨回收，將水蒸汽和油蒸汽輸入油水分離器進行分離，最終得到可回收再利用的油。本專利整體設計巧妙，回收效率高，回收效果好，有利于大規模推廣使用。

　　權利要求書

　　1.一種含油污泥高速蒸汽處理系統，其特征在于，包括依次通過輸料管 道連接的原油污泥池、處理室、一級氣固分離器、二級氣固分離器和油水分離 器。

　　2.根據權利要求1所述的一種含油污泥高速蒸汽處理系統，其特征在于， 所述處理室內安裝有拉法爾噴嘴，所述拉法爾噴嘴連接過熱蒸汽發生器并由其 提供蒸汽源。

　　3.根據權利要求1所述的一種含油污泥高速蒸汽處理系統，其特征在于， 所述一級氣固分離器和二級氣固分離器下方均設置有殘渣回收罐。

　　4.根據權利要求1所述的一種含油污泥高速蒸汽處理系統，其特征在于， 所述油水分離器上方設置有冷卻塔，下方兩側分別設置有回收油箱和污水排出 口。

　　說明書

　　一種含油污泥高速蒸汽處理系統

　　技術領域

　　本發明涉及一種含油污泥處理系統，尤其是一種結構簡單可靠、設計巧妙、 回收效率更高的含油污泥高速蒸汽處理系統。

　　背景技術

　　石油資源是有限的，世界上的石油爭奪戰通常會斥諸于武力。另一方面， 眾所周知，也有大量的能源沒有被有效利用，例如油砂，也就是含油污泥。

　　當前從提取的方法和成本兩方面考慮還沒有有效的將原油從含油污泥中 提取出來的方法，人們都在期待一項新技術來解決這一問題。

　　發明內容

　　為解決上述問題，本發明提供了一種結構簡單可靠、設計巧妙、回收效率 高的含油污泥高速蒸汽處理系統。

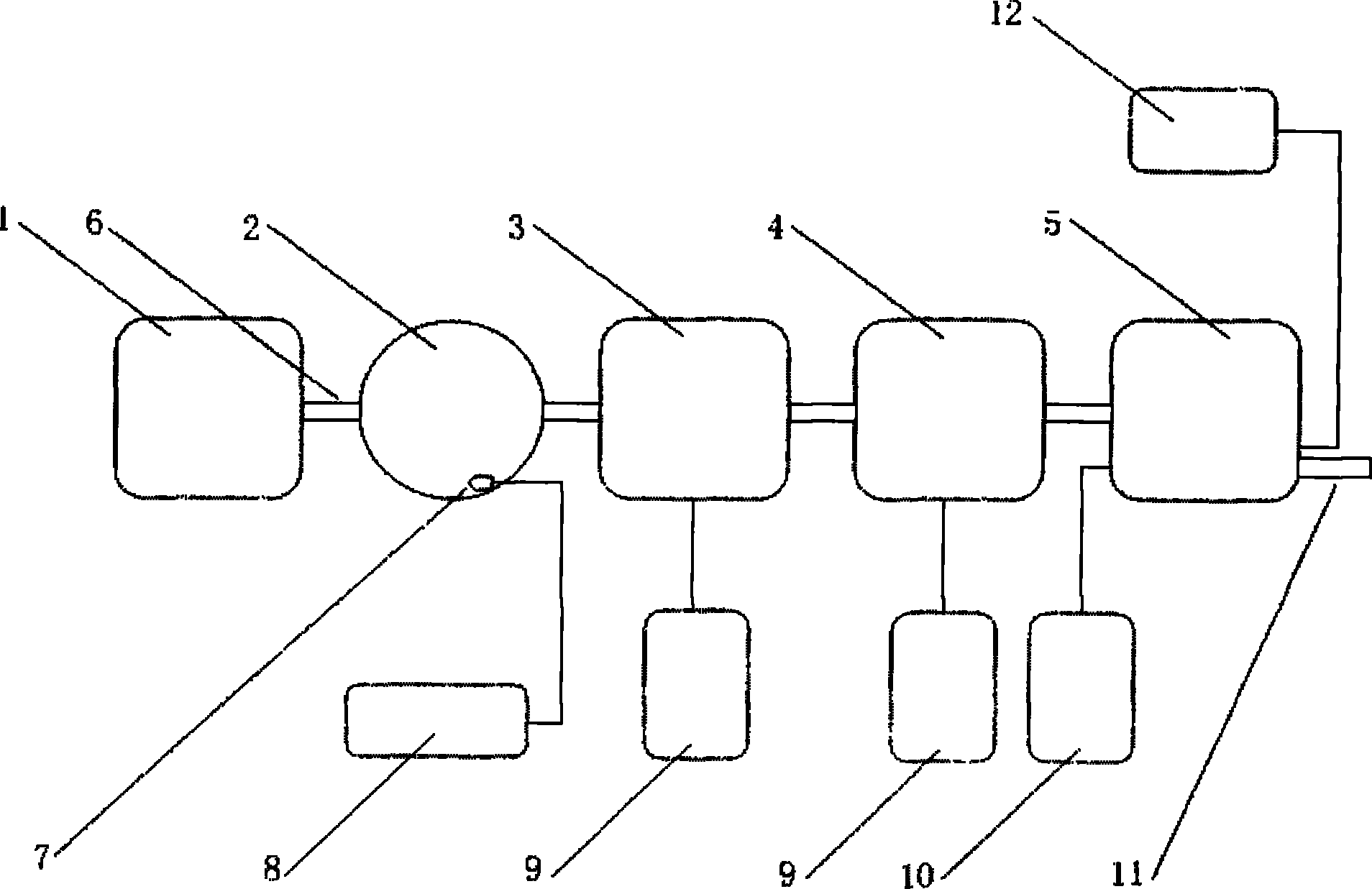

　　實現本發明目的的一種含油污泥高速蒸汽處理系統，包括依次通過輸料管 道連接的原油污泥池、處理室、一級氣固分離器、二級氣固分離器和油水分離 器。

　　所述處理室內安裝有拉法爾噴嘴，所述拉法爾噴嘴連接過熱蒸汽發生器并 由其提供蒸汽源。

　　所述一級氣固分離器和二級氣固分離器下方均設置有殘渣回收罐。

　　所述油水分離器上方設置有冷卻塔，下方兩側分別設置有回收油箱和污水 排出口。

　　本專利所述的一種含油污泥高速蒸汽處理系統，通過在處理室內設置拉法 爾噴嘴，并由過熱蒸汽發生器為其提供蒸汽源，可在含油污泥進入處理室時， 對其進行高溫高速噴射處理，使其內部水份和油份瞬時蒸發，與固體殘留分離， 再通過多級氣固分離器將固體殘留單獨回收，將水蒸汽和油蒸汽輸入油水分離 器進行分離，最終得到可回收再利用的油。

　　本專利整體設計巧妙，回收效率高，回收效果好，有利于大規模推廣使用。
