申請日2013.12.09

　　公開(公告)日2014.04.02

　　IPC分類號E03F5/10; E03F3/02

　　摘要

　　本發明公開了一種用于電鍍廢水的封閉式排水系統，包含排水箱、液位計、排水泵;排水箱內的上部設置有高水位傳感器，下部設置有低水位傳感器;所述排水泵設置在排水箱的外部;所述排水泵上的抽水管伸入排水箱的內部的底部;所述排水泵上的出水管可將排水箱內的廢水引出;所述排水箱是全封閉式的，當液位處于高位時，高水位傳感器控制排水泵啟動，廢水從排水箱中打到廢水收集裝置中，當液位處于低位時，低水位傳感器才工作并控制排水泵處于停止工作狀態，直至當液位處于高位時，高水位傳感器再次控制排水泵啟動，周而復始;本發明由于排水箱是封閉的，就算排水泵或其它零部件損壞，導致排水箱的液位過高，水也不會溢出來，保證了環境安全。

　　權利要求書

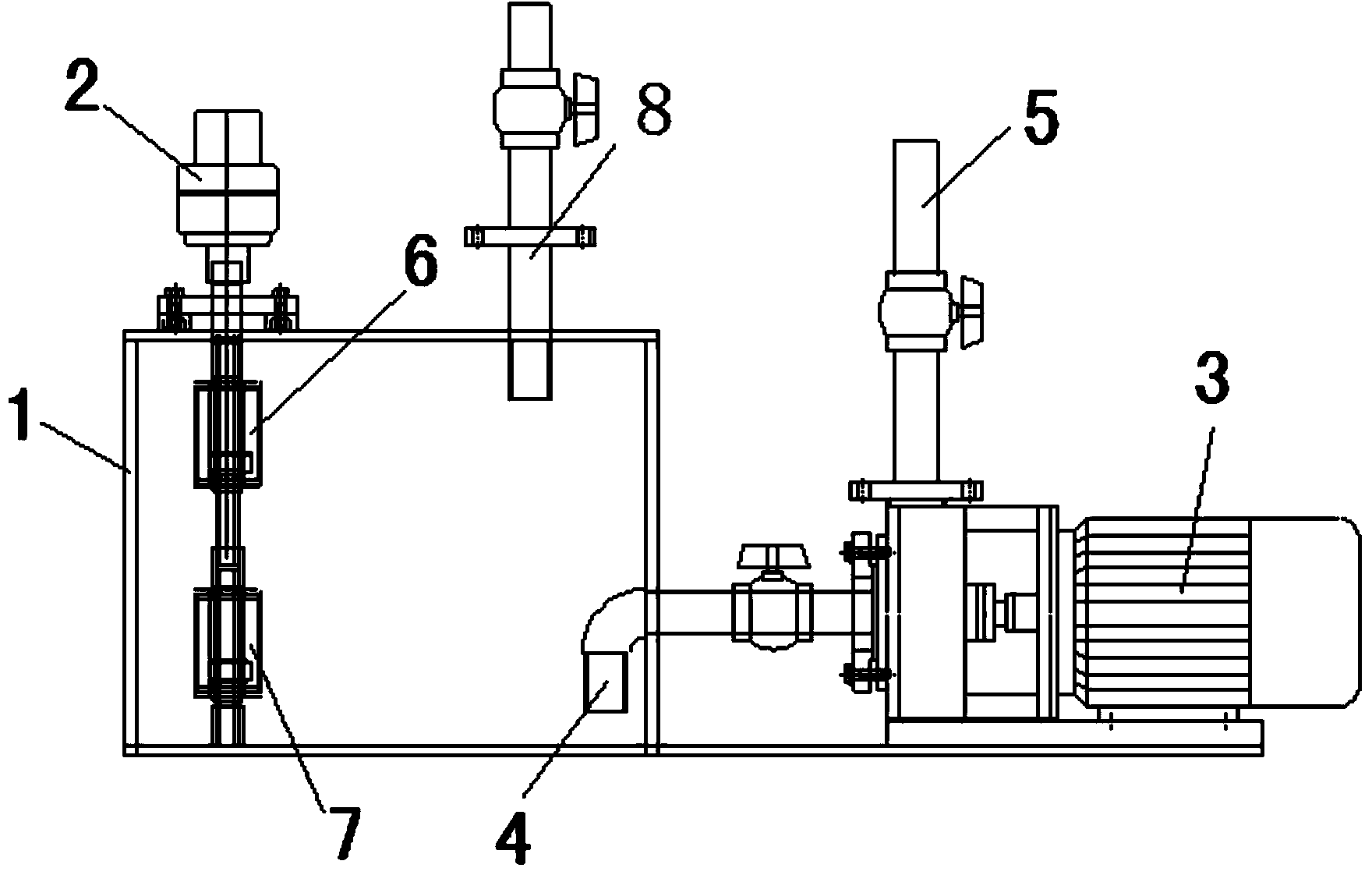

　　1.一種用于電鍍廢水的封閉式排水系統，包含排水箱、液位計、排水泵;所述排水箱上設置有進水管路;所述進水管路與電鍍生產線的廢水流出管連通，用以收集電鍍生產線的廢水;其特征在于：排水箱內的上部設置有高水位傳感器，下部設置有低水位傳感器;所述排水泵設置在排水箱的外部;所述排水泵上的抽水管伸入排水箱的內部的底部;所述排水泵上的出水管可將排水箱內的廢水引入到廢水收集裝置中，以便進行廢水無害化處理;所述排水箱是全封閉式的，當液位處于高位時，高水位傳感器控制排水泵啟動，廢水從排水箱中打到廢水收集裝置中，當液位處于低位時，低水位傳感器才工作并控制排水泵處于停止工作狀態，直至當液位處于高位時，高水位傳感器再次控制排水泵啟動，周而復始。

　　2.根據權利要求1所述的用于電鍍廢水的封閉式排水系統，其特征在于：所述排水箱上設置液位計，以方便查看排水箱內的水位;所述液位計的伸出桿插入排水箱內;所述高水位傳感器設置在伸出桿的上部;所述低水位傳感器設置在伸出桿的下部。

　　3.根據權利要求2所述的用于電鍍廢水的封閉式排水系統，其特征在于：所述排水箱與液位計的伸出桿、抽水管及電鍍生產線的廢水流出管的連接處均采用密封處理，以使排水箱內的廢水不外泄。

　　說明書

　　一種用于電鍍廢水的封閉式排水系統

　　技術領域

　　本發明涉及一種電鍍廢水處理用的排水系統的改進，特指一種可防止排水箱內的電鍍廢水外溢的用于電鍍廢水的封閉式排水系統。

　　背景技術

　　現有技術中，由于廢水收集桶比較高，電鍍生產線的廢水不能直接流入廢水收集桶中，因而通常需要一種排水系統，先將電鍍生產線的廢水收集起來，然后再輸送到廢水收集桶中;現有的排水系統通常設置在地下，由于現在排水系統中的排水桶的結構缺陷可能造成廢水泄漏，影響地下水，存在安全隱患;為此，我們研發了一種可防止排水箱內的電鍍廢水外溢的用于電鍍廢水的封閉式排水系統。

　　發明內容

　　本發明目的是為了克服現有技術的不足而提供一種可防止排水箱內的電鍍廢水外溢的用于電鍍廢水的封閉式排水系統。

　　為達到上述目的，本發明采用的技術方案是：一種用于電鍍廢水的封閉式排水系統，包含排水箱、液位計、排水泵;所述排水箱上設置有進水管路;所述進水管路與電鍍生產線的廢水流出管連通，用以收集電鍍生產線的廢水;排水箱內的上部設置有高水位傳感器，下部設置有低水位傳感器;所述排水泵設置在排水箱的外部;所述排水泵上的抽水管伸入排水箱的內部的底部;所述排水泵上的出水管可將排水箱內的廢水引入到廢水收集裝置中，以便進行廢水無害化處理;所述排水箱是全封閉式的，當液位處于高位時，高水位傳感器控制排水泵啟動，廢水從排水箱中打到廢水收集裝置中，當液位處于低位時，低水位傳感器才工作并控制排水泵處于停止工作狀態，直至當液位處于高位時，高水位傳感器再次控制排水泵啟動，周而復始。

　　優選的，所述排水箱上設置液位計，以方便查看排水箱內的水位;所述液位計的伸出桿插入排水箱內;所述高水位傳感器設置在伸出桿的上部;所述低水位傳感器設置在伸出桿的下部。

　　優選的，所述排水箱與液位計的伸出桿、抽水管及電鍍生產線的廢水流出管的連接處均采用密封處理，以使排水箱內的廢水不外泄。

　　由于上述技術方案的運用，本發明與現有技術相比具有下列優點：

　　本發明所述的用于電鍍廢水的封閉式排水系統，由于排水箱是封閉的，就算排水泵或其它零部件損壞，導致排水箱的液位過高，水也不會溢出來，保證了環境安全。
