申請日2013.12.09

　　公開(公告)日2014.06.25

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種水處理裝置，具體涉及一種氣浮-壓力生化污水處理裝置，屬于污水處理技術領域。該裝置主要由氣浮池、水解池、連接空壓機和高壓泵的氣水混合罐、內置懸浮填料的移動床生物膜反應器、膜過濾單元和清水池組成。該裝置工作時，通過加壓泵加壓，使氣水混合罐、移動床生物膜反應器、膜過濾單元均處于有壓狀態，相比單獨處理工藝具有更強的生化作用效果，使活性污泥降解污染物質更迅速更徹底。本裝置的膜過濾單元的過濾方式采用錯流過濾，錯流出水依靠自身的壓力回流至氣浮池釋放器，由于錯流出水本身是含有空氣的溶氣水，因此與常規氣浮系統相比可省去壓力溶氣設備。本裝置應用廣泛、系統穩定、處理效率高、剩余污泥少，集成化學混凝、生物降解、吸附和物理過濾技術一體，相比單獨工藝具有明顯的優勢。

　　權利要求書

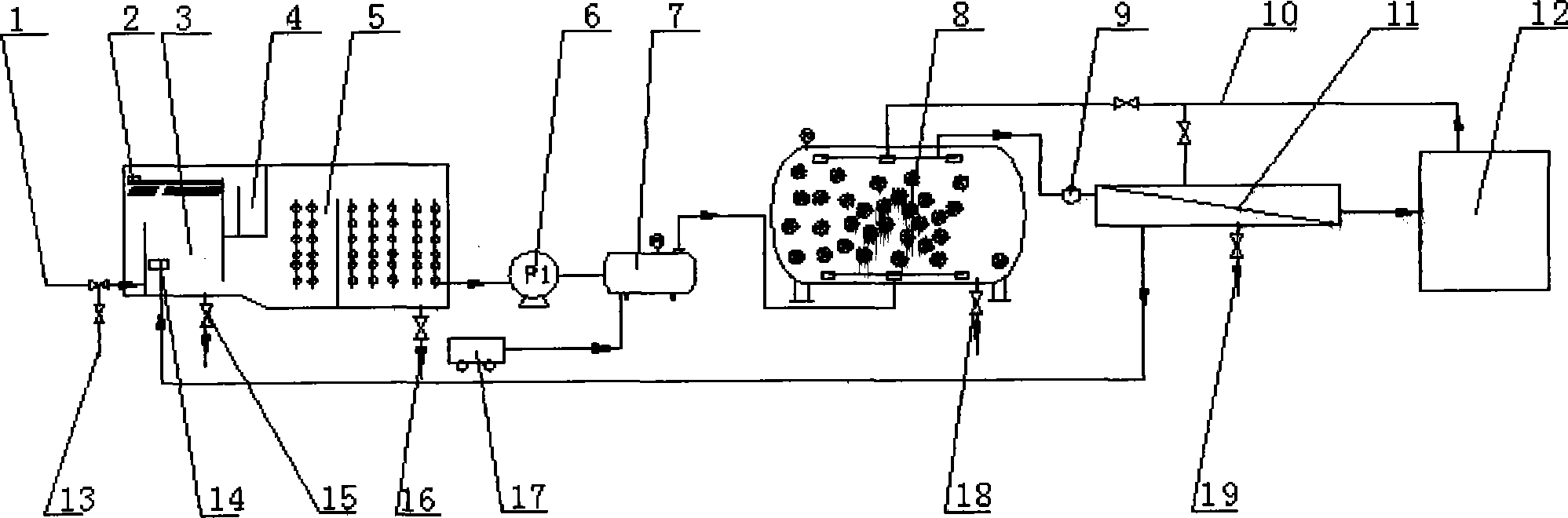

　　1.一種氣浮-壓力生化污水處理裝置：包括依次連通的氣浮池(3)、水解池(5)、連接有空壓機(17)的氣水混合罐(7)、內置懸浮填料的移動床生物膜反應器(8)、膜過濾單元(11)和清水池(12)，其特征在于：水解池(5)與氣水混合罐(7)間設有加壓泵(6);氣浮池(3)、水解池(5)、移動床生物膜反應器(8)、膜過濾單元(11)上均設有排放管路(15，16、18、19);移動床生物膜反應器(8)、膜過濾單元(11)設有反沖洗管路(10)。

　　2.根據權利要求1所述的一種氣浮-壓力生化污水處理裝置，其特征是在于：膜單元(11)的錯流出水回流至氣浮池(3)的釋放器(14)。

　　3.據權利要求1所述氣浮-壓力生化污水處理裝置，其特征在于：所述水解池(5)內裝填軟硬性填料;所述的移動床生物膜反應器(8)裝填有懸浮填料。

　　4.據權利要求1所述氣浮-壓力生化污水處理裝置，其特征在于：所述膜過濾單元(11)由一系列管式膜組件串聯而成，并通過環氧樹脂進行密封;膜組件過濾驅動力由移動床生物膜反應器(8)尾部剩余壓力提供;膜過濾單元(11)進水處設有過濾器(9)。

　　說明書

　　一種氣浮-壓力生化污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理技術，特別是一種氣浮-壓力生化污水處理裝置。

　　背景技術

　　水資源是人類生產生活的關鍵資源，隨著工業化和城市化進程的加速，水體污染嚴重，水資源的保護和水污染的治理成為現代社會最關注的問題之一。污水處理可以有效地節約和利用寶貴的水資源、減少污水的排放量、減輕水環境的污染，具有明顯的社會效益、環境效益和經濟效益。污水處理技術中的生物法處理技術已有百年的歷史，但追求更高的處理效果、更低的運行成本一直是人們追求的目標。

　　近年來生物膜法經常被復合應用到活性污泥法工藝中，使得生物處理系統在去除各類污染物方面更為有效。在此類技術中，移動床生物膜反應器是一項廣泛使用的新技術，由于在反應器中懸浮的載體上可附著生長生物膜，同時生物膜污泥齡較長，使得系統在提高碳的去除能力的同時也強化了氮和磷的去除。

　　壓力生化反應器是在密閉容器，采用加壓曝氣的方式對污水進行生物處理。相對于傳統曝氣法，它使用相對于常壓的3～5倍曝氣壓力對反應器進行充氧，因此，混合液中氧向微生物轉移的效率大大增強，從而可提高反應器內的活性污泥濃度，有利于活性污泥微生物的增殖和對有機物的降解。國內有不少學者針對壓力生化進行過研究，但基本上是單獨的工藝，壓力生化的優勢不明顯。

　　近幾年膜分離技術在水處理中的應用日趨普遍，將膜技術應用到污水處理系統中，可以省略沉淀系統，減少系統占地面積，改善出水水質，在增加活性 污泥濃度的同時增強污水處理系統的穩定性。

　　實用新型內容

　　本實用新型所要解決的技術問題就是提供一種系統穩定、處理效率高、剩余污泥少的污水處理裝置，其集成化學混凝、生物降解、吸附和物理過濾技術，具有比通常單獨處理工藝更強的處理效果。

　　本實用新型主要包括：氣浮池、水解池、連接空壓機和加壓泵的氣水混合罐、內置懸浮填料的移動床生物膜反應器、膜過濾單元及清水池。加壓泵設置于水解池與氣水混合罐之間。所述氣水混合罐、移動床生物膜反應器、膜過濾單元、清水池間依次通過管道連接。這樣的連通結構，使得氣水混合罐、移動床生物膜反應器、膜過濾單元均處于有壓的工作狀態，相比單獨處理工藝具有更強的生化作用效果，使活性污泥降解污染物質更迅速更徹底。

　　所述氣浮池、水解池、移動床生物膜反應器、膜過濾單元上均設有排放管路，移動床生物膜反應器及膜過濾單元設有反沖洗管路。所述的膜過濾單元主要由一系列管式膜組件串聯而成，管式膜組件由一系列膜束構成，通過環氧樹脂進行密封。膜過濾驅動力由移動床生物膜反應器尾部剩余壓力提供。膜過濾單元進水處設有過濾器。

　　膜過濾單元的過濾方式采用錯流過濾，錯流出水依靠自身的壓力回流至氣浮池釋放器。污水在進入氣浮前通過加藥泵往進水中投加混凝劑。由于膜過濾單元錯流出水本身是含有空氣的溶氣水，因此與常規氣浮系統相比可省去壓力溶氣設備。

　　本實用新型所述水解池內裝軟硬性填料，裝填體積比為30%～50%。所述氣水混合罐的工作壓力為0.3～0.6MPa左右。所述移動床生物膜反應器內的工作壓力為0.25～0.55MPa，反應器內置懸浮填料，其直徑為100～150mm，密度為 0.8～0.98g/cm3，裝填體積比為70%～75%。膜過濾單元工作壓力維持在0.2～0.5MPa左右。
