申請日2013.12.09
公開(公告)日2014.07.02
IPC分類號E03F5/14
摘要
本實用新型涉及污水處理領域,具體為一種地鐵專用型雙水箱一體化污水提升設備,用于同層排水設備。該污水提升設備設有水箱、雜物分離器、主排污潛水泵、輔助排污潛水泵,在設備底座上設置兩個水箱,每個水箱頂部開設輔助泵管接口,輔助排污潛水泵通過輔助泵管道與輔助泵管接口相通;兩個水箱之間通過水箱連接管相通,每個水箱的一側分別通過排污泵接管連接主排污潛水泵,每個水箱的另一側分別通過管道與雜物分離器相通。本實用新型采用封閉箱體結構,安裝使用方便,特別適合地鐵的廣泛使用。采用雙泵雙分離器,雙泵雙分離器交替工作,互為備用,滿足地下污水持續提升排放的需要,解決了易堵塞、清掏難的問題,不會出現污水和異味外泄的情況。
權利要求書
1.一種地鐵專用型雙水箱一體化污水提升設備,其特征在于,該污水提升設 備設有水箱、雜物分離器、主排污潛水泵、輔助排污潛水泵,在設備底座上設置 兩個水箱,每個水箱頂部開設輔助泵管接口,輔助排污潛水泵通過輔助泵管道與 輔助泵管接口相通;兩個水箱之間通過水箱連接管相通,每個水箱的一側分別通 過排污泵接管連接主排污潛水泵,每個水箱的另一側分別通過管道與雜物分離器 相通。
2.按照權利要求1所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,每個水箱頂部開設反沖洗管接口,每個水箱的側面底部裝有水箱泄水閥。
3.按照權利要求1所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,每個水箱頂部安裝液位傳感器。
4.按照權利要求1所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,每個水箱頂部安裝水箱蓋。
5.按照權利要求1所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,還設有進水四通,進水四通的頂部開口通過管道與水箱的頂部相通,進水四 通與水箱相通的管道上裝有防溢排氣管路。
6.按照權利要求5所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,進水四通的兩側開口分別通過進水單向閥與進出水換向三通相連通,其中: 一個進出水換向三通的一端通過強排管路單向閥與U形強排管的一端相連通,所 述進出水換向三通的另一端與一個水箱相連通;另一個進出水換向三通的一端通 過強排管路單向閥與U形強排管的另一端相連通,所述進出水換向三通的另一端 與另一個水箱相連通。
7.按照權利要求5所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,進出水換向三通通過管卡固定。
8.按照權利要求1所述的地鐵專用型雙水箱一體化污水提升設備,其特征在 于,雜物分離器為分體式結構。
說明書
地鐵專用型雙水箱一體化污水提升設備
技術領域
本實用新型涉及污水處理領域,具體為一種地鐵專用型雙水箱一體化污水提 升設備,用于同層排水設備。
背景技術
目前,各種建筑地下室污水排放非常困難,由于天氣和意外原因,經常使地 下室大量積水,污水處理傳統的做法都是在地下挖集水井(污水坑),在集水井中 放置污水泵,也就是俗稱的“一坑兩泵”,當集水井內污水達到一定水位后,通過 污水泵提升輸送至市政管網,一坑兩泵的污水處理的方式存在很多問題,如:異 味、污水泵易堵塞、污水坑清掏難、污染周圍環境等弊病。這些弊端會直接影響 污水提升設備日常的維護和檢修操作,增加設備的維修成本和時間,影響設備長 期穩定運行。
中國實用新型專利(專利號201020101756.2)公開了一種地下室衛生間污水 自動提升設備,進水口和出水口通過法蘭對接,進水止回閥與進水管是法蘭連接, 進水管與進出水主管通過開孔焊接斜向連接,進水止回閥和主管路通過特殊的開 孔加法蘭連接,出水止回閥與出水管法蘭連接,固液分離器和管道是法蘭連接, 固液分離器底部開孔焊接管道再與潛污泵是法蘭連接。采用單液位控制容易被污 水中的雜物干擾,從而影響設備正常運行。
實用新型內容
本實用新型的目的在于提供一種地鐵專用型雙水箱一體化污水提升設備,解 決了易堵塞、清掏難的問題,不會出現污水和異味外泄的情況。
本實用新型的技術方案是:

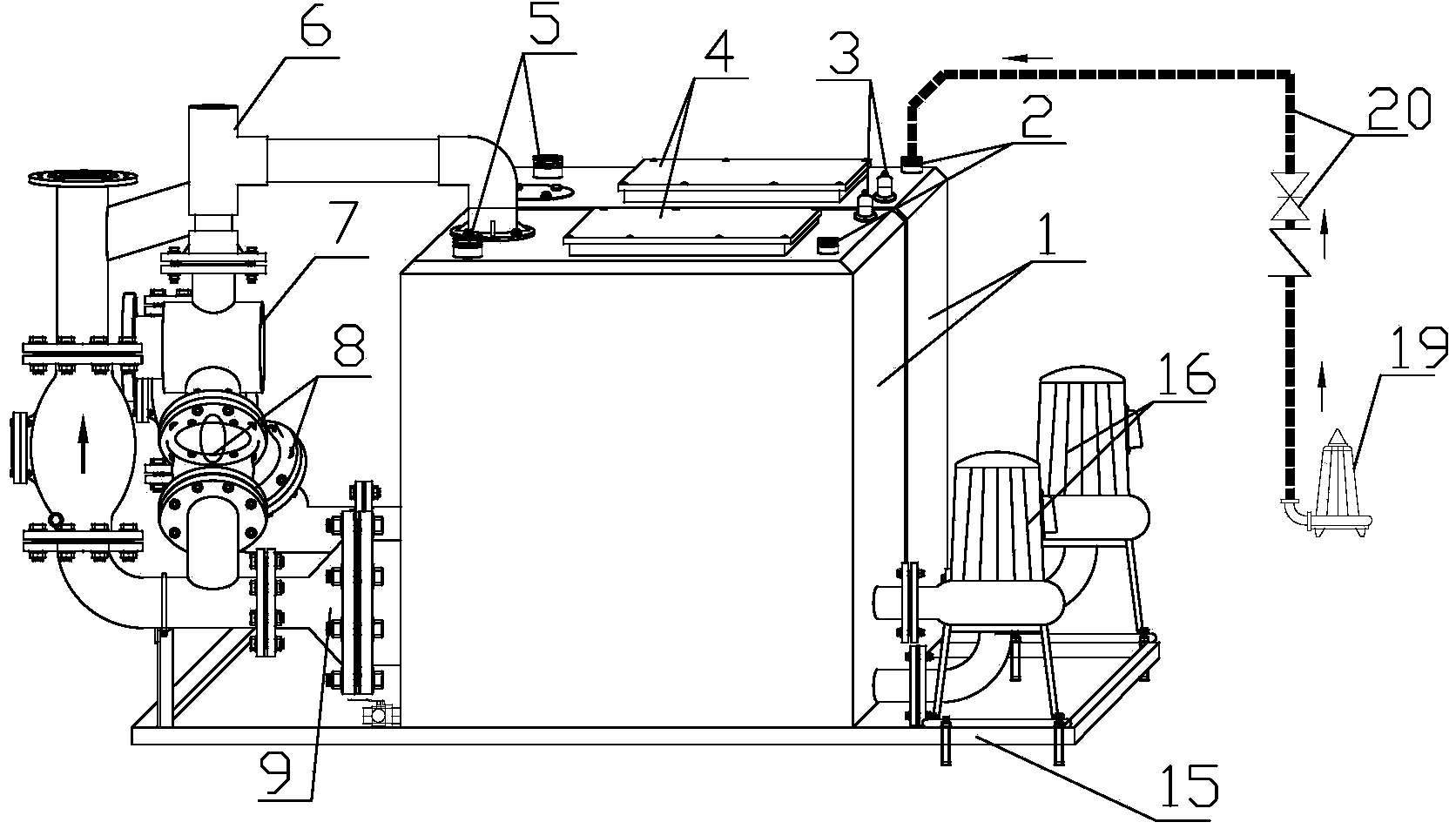

一種地鐵專用型雙水箱一體化污水提升設備,該污水提升設備設有水箱、雜 物分離器、主排污潛水泵、輔助排污潛水泵,在設備底座上設置兩個水箱,每個 水箱頂部開設輔助泵管接口,輔助排污潛水泵通過輔助泵管道與輔助泵管接口相 通;兩個水箱之間通過水箱連接管相通,每個水箱的一側分別通過排污泵接管連 接主排污潛水泵,每個水箱的另一側分別通過管道與雜物分離器相通。
所述的地鐵專用型雙水箱一體化污水提升設備,每個水箱頂部開設反沖洗管 接口,每個水箱的側面底部裝有水箱泄水閥。
所述的地鐵專用型雙水箱一體化污水提升設備,每個水箱頂部安裝液位傳感 器。
所述的地鐵專用型雙水箱一體化污水提升設備,每個水箱頂部安裝水箱蓋。
所述的地鐵專用型雙水箱一體化污水提升設備,還設有進水四通,進水四通 的頂部開口通過管道與水箱的頂部相通,進水四通與水箱相通的管道上裝有防溢 排氣管路。
所述的地鐵專用型雙水箱一體化污水提升設備,進水四通的兩側開口分別通 過進水單向閥與進出水換向三通相連通,其中:一個進出水換向三通的一端通過 強排管路單向閥與U形強排管的一端相連通,所述進出水換向三通的另一端與一 個水箱相連通;另一個進出水換向三通的一端通過強排管路單向閥與U形強排管 的另一端相連通,所述進出水換向三通的另一端與另一個水箱相連通。
所述的地鐵專用型雙水箱一體化污水提升設備,進出水換向三通通過管卡固 定。
所述的地鐵專用型雙水箱一體化污水提升設備,雜物分離器為分體式結構。
本實用新型的優點及有益效果是:
1、本實用新型采用封閉箱體結構,安裝使用方便,特別適合地鐵的廣泛使用。 采用雙泵雙分離器,雙泵雙分離器交替工作,互為備用,滿足地下污水持續提升 排放的需要,解決了易堵塞、清掏難的問題,不會出現污水和異味外泄的情況。
2、本實用新型安裝拆卸方便,能夠適應復雜的運行環境,即使遇到惡劣的污 水環境,整個設備有可能堵塞的部件都能輕松拆裝,節省日常維護和檢修的時間 操作更加方便。
3、本實用新型能夠防止污水、雜物積存在水箱的內部,避免了各種雜物的累 積而導致水箱失去集水功能,最終導致設備無法正常使用的問題。
4、本實用新型為污水收集、隔離處理、液位控制、污水排放于一體的集成設 備,無污染,無沉淀,免掏清,不堵塞占地面積小。
