申請日2013.12.09

　　公開(公告)日2014.07.02

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種發酵污泥給料裝置，屬于污泥供料設備領域，為解決現有裝置能耗高、效率差等問題而設計。本實用新型發酵污泥給料裝置包括用于儲裝發酵污泥的料倉、設置在料倉底的出料槽、設置在出料槽下的輸送機構、安裝于料倉底面上的滑架刀板，滑架刀板一端固定鉸接，另一端與動力裝置鉸接;動力裝置用以驅動滑架刀板繞固定鉸軸往復轉動。動力裝置包括兩個液壓缸，每個液壓缸的活塞桿端頭分別鉸接在滑架刀板上。本實用新型發酵污泥給料裝置結構合理，使用方便，生產和使用的成本低，污泥塊切割效率高、效果好，適用于各種倉內發酵污泥給料工況中。

　　權利要求書

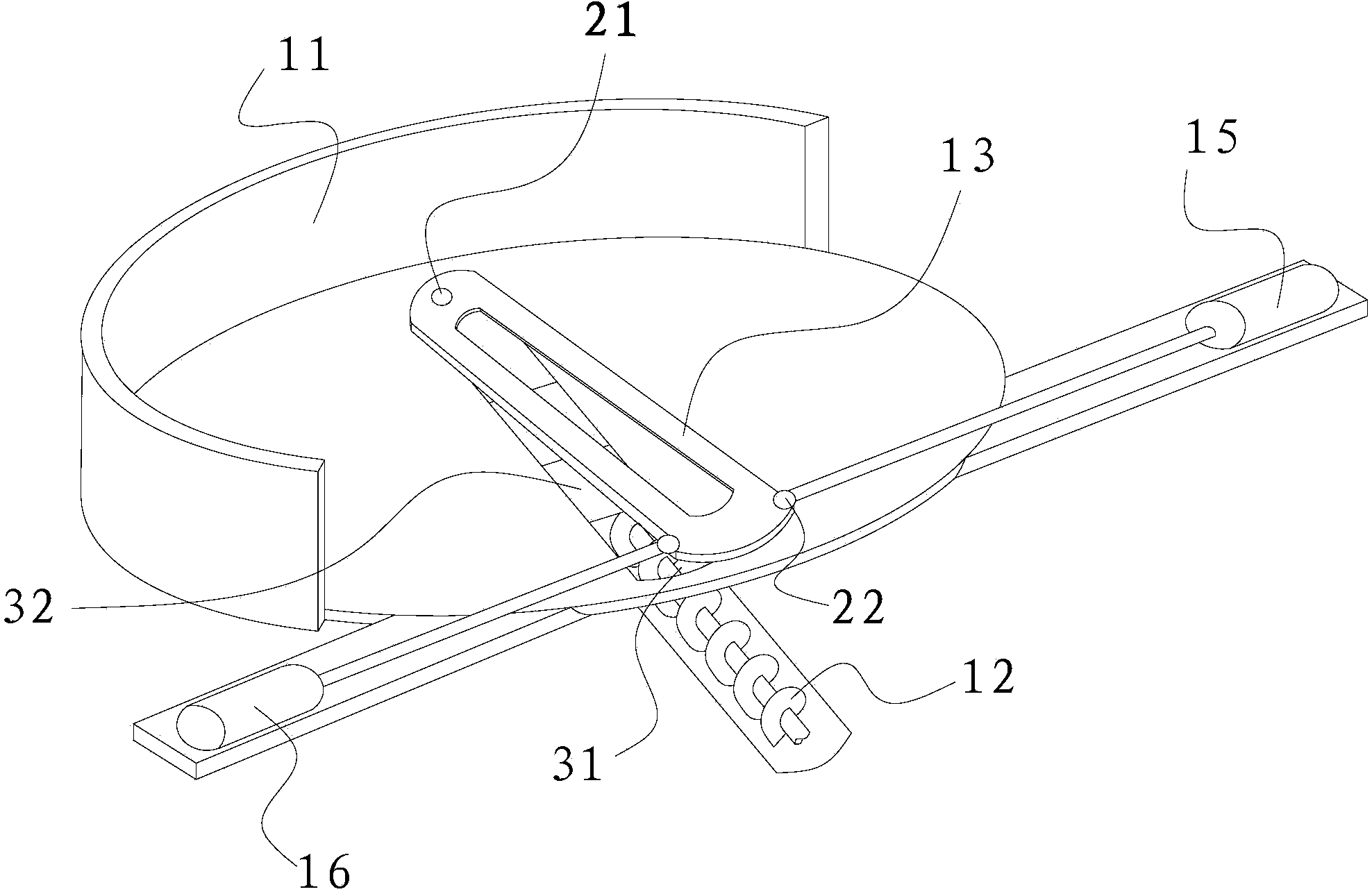

　　1.一種發酵污泥給料裝置，包括用于儲裝發酵污泥的料倉(11)、設置在 所述料倉(11)底的出料槽(31)、設置在所述出料槽(31)下的輸送機構(12)， 其特征在于，還包括安裝于所述料倉(11)底面上的滑架刀板(13)，所述滑架 刀板(13)一端固定鉸接，另一端與動力裝置(14)鉸接;所述動力裝置(14) 用以驅動所述滑架刀板(13)繞固定鉸軸往復轉動。

　　2.根據權利要求1所述的發酵污泥給料裝置，其特征在于，所述動力裝置 (14)包括兩個液壓缸，每個液壓缸的活塞桿端頭分別鉸接在滑架刀板(13) 上。

　　3.根據權利要求1所述的發酵污泥給料裝置，其特征在于，所述滑架刀板 (13)為具有一定厚度的鋼板。

　　4.根據權利要求3所述的發酵污泥給料裝置，其特征在于，所述鋼板的側 面開有坡口(131)，以減小剪切阻力。

　　5.根據權利要求1至4任一所述的發酵污泥給料裝置，其特征在于，所述 滑架刀板(13)的刀面呈扇形，所述滑架刀板(13)的刀體為中空環形結構， 所述刀體的內環上開有坡口(131)。

　　6.根據權利要求1至4任一所述的發酵污泥給料裝置，其特征在于，在所 述出料槽(31)上設置有刀式閘板閥(32)，所述刀式閘板閥(32)能遮擋部分 出料槽(31)，用于調節出料量。

　　7.根據權利要求6所述的發酵污泥給料裝置，其特征在于，所述刀式閘板 閥(32)由液壓控制開啟和關閉。

　　8.根據權利要求1至4任一所述的發酵污泥給料裝置，其特征在于，所述 輸送機構(12)為螺旋式輸送機或刮板式輸送機。

　　9.根據權利要求1所述的發酵污泥給料裝置，其特征在于，所述動力裝置 (14)連接至控制裝置，所述控制裝置用于控制所述動力裝置(14)動作并驅 動所述滑架刀板(13)繞固定鉸軸往復轉動。

　　10.根據權利要求9所述的發酵污泥給料裝置，其特征在于，所述控制裝 置為PLC;尤其是，所述控制裝置連接有報警器。

　　說明書

　　發酵污泥給料裝置

　　技術領域

　　本實用新型涉及一種發酵污泥給料裝置，尤其是涉及一種料倉封閉發酵污 泥的給料裝置。

　　背景技術

　　在污水處理廠中需要處理大量的污泥，采用料倉儲存。污泥含水量由百分 之八十降到百分之四十，呈粘稠狀，流動性差，導致出料困難�，F(xiàn)有發酵污泥 給料裝置的結構如圖1所示，液壓缸1帶動滑架裝置2往復運動，對料倉4中 的發酵污泥不斷進行剪切，促使發酵污泥不斷進入料倉4底部的出料槽中，再 由螺旋出料機構3輸出料倉4。

　　現有發酵污泥料倉中安裝的滑架裝置2結構復雜，個體較大，安裝不便， 由液壓缸帶動往復運動時能耗較高，現場使用效果較差，不適用于粘稠物料輸 送。

　　實用新型內容

　　本實用新型的一個目的是提出一種出料流暢的發酵污泥給料裝置。

　　本實用新型的另一個目的是提出一種粘稠發酵污泥給料效果好的發酵污泥 給料裝置。

　　本實用新型的還一個目的是提出一種出料均勻的發酵污泥給料裝置。

　　為達此目的，本實用新型采用以下技術方案：

　　一種發酵污泥給料裝置，包括用于儲裝發酵污泥的料倉、設置在所述料倉 底的出料槽、設置在所述出料槽下的輸送機構，還包括安裝于所述料倉底面上 的滑架刀板，所述滑架刀板一端固定鉸接，另一端與動力裝置鉸接;所述動力 裝置用以驅動所述滑架刀板繞固定鉸軸往復轉動。

　　特別是，所述動力裝置包括兩個液壓缸，每個液壓缸的活塞桿端頭分別鉸 接在滑架刀板上。

　　特別是，所述滑架刀板為具有一定厚度的鋼板。

　　進一步，所述鋼板的側面開有坡口，以減小剪切阻力。

　　特別是，所述滑架刀板的刀面呈扇形，所述滑架刀板的刀體為中空環形結 構，所述刀體的內環上開有坡口。

　　特別是，在所述出料槽上設置有刀式閘板閥，所述刀式閘板閥能遮擋部分 出料槽，用于調節出料量。

　　進一步，所述刀式閘板閥由液壓控制開啟和關閉。

　　特別是，所述輸送機構為螺旋式輸送機或刮板式輸送機。

　　特別是，所述動力裝置連接至控制裝置，所述控制裝置用于控制所述動力 裝置動作并驅動所述滑架刀板繞固定鉸軸往復轉動。

　　進一步，所述控制裝置為PLC。

　　尤其是，所述控制裝置連接有報警器。

　　本實用新型發酵污泥給料裝置在料倉底面上設置滑架刀板和動力裝置，動 力裝置控制滑架刀板繞著固定鉸軸往復轉動(順時針或逆時針旋轉運動)，對污 泥塊進行剪切，切割效率高，保證出料的流暢性。滑架刀板的刀面呈扇形，旋 轉運動中不同位置對污泥的推動力不同，使料倉內的污泥呈螺旋狀運動;做圓 運動時因出料速度不同，所以最終呈現偏心圓運動，達到均勻出料的目的。動 力裝置為配置有變頻器的液壓缸，可根據待切割污泥塊的硬度來改變液壓缸的 功率，既保證高效地切割污泥塊又達到省電的目的。兩個液壓缸可以提供高達 20T的剪切力。使用刀式閘板閥遮擋一部分的出料槽，可以很好地控制出料量和 均勻度。

　　本實用新型發酵污泥給料裝置結構合理，使用方便，生產和使用的成本低， 污泥塊切割效率高、效果好。
