申請日2013.12.09

　　公開(公告)日2014.06.25

　　IPC分類號C02F1/78

　　摘要

　　本實用新型公開了一種采用臭氧消毒殺菌生活及醫療污水的處理系統，包括：空氣壓縮機、油水過濾系統、干燥裝置、粉塵過濾、工作電壓、整流變頻器、升壓變壓器和臭氧放電室，空氣壓縮機產生的空氣經油水過濾系統、干燥裝置、粉塵過濾進入臭氧放電室，工作電壓經整流變頻器、升壓變壓器在臭氧放電室產生臭氧并臭氧輸出，臭氧放電室輸出的臭氧一部分經第一冷卻系統冷卻后重新輸入到臭氧放電室。所述的干燥裝置設置有第二冷卻系統。所述第一冷卻系統包括冷凝管，冷凝管內循環有冷卻水，冷凝管采用不銹鋼管，不銹鋼管外套設有不銹鋼吸熱片，本實用新型具有可以提高臭氧輸出濃度、延長處理系統的壽命，降低功耗的有益效果。

　　權利要求書

　　1.一種采用臭氧消毒殺菌生活及醫療污水的處理系統，包括：空氣壓縮機、油水過濾系統、干燥裝置、粉塵過濾、工作電壓、整流變頻器、升壓變壓器和臭氧放電室，空氣壓縮機產生的空氣經油水過濾系統、干燥裝置、粉塵過濾進入臭氧放電室，工作電壓經整流變頻器、升壓變壓器在臭氧放電室產生臭氧并臭氧輸出，其特征是，臭氧放電室輸出的臭氧一部分經第一冷卻系統冷卻后重新輸入到臭氧放電室。

　　2.如權利要求1所述的采用臭氧消毒殺菌生活及醫療污水的處理系統，其特征是，所述的干燥裝置設置有第二冷卻系統。

　　3.如權利要求1所述的采用臭氧消毒殺菌生活及醫療污水的處理系統，其特征是，所述第一冷卻系統包括冷凝管，冷凝管內循環有冷卻水，冷凝管采用不銹鋼管，不銹鋼管外套設有不銹鋼吸熱片。

　　4.如權利要求2所述的采用臭氧消毒殺菌生活及醫療污水的處理系統，其特征是，所述第二冷卻系統包括冷凝管，冷凝管內循環有冷卻水，冷凝管采用銅管，銅管外套設有鋁吸熱片。

　　說明書

　　采用臭氧消毒殺菌生活及醫療污水的處理系統

　　技術領域

　　本實用新型涉及一種采用臭氧消毒殺菌生活及醫療污水的處理系統。

　　背景技術

　　利用臭氧進行污水處理是行之有效且成本較低的技術方案之一，臭氧 在常溫、常壓下分子結構不穩定，很快自行分解在氧氣(02)和單個氧原 子(0);后者具有很強的活性，對細菌有極強的氧化作用。氧化細菌的細 胞壁，使細胞內的細胞質流出;殺死細胞內的活性酶;分解遺傳物質DNA 和RNA。從而致死病原菌。臭氧屬于廣譜殺菌，對大腸桿菌、沙門氏菌、金 色葡萄球菌、乙肝病毒、痢疾菌、霉菌、枯草桿菌等都具有強力的殺滅作 用。臭氧氧化性強,對COD有一定的去除能力，與其他工藝組合使用COD 去除率可達70-80%。

　　臭氧發生器臭氧量與供給電壓、空氣壓力、空氣流量、濕度、空氣濕 度等因素有關。一臺臭氧發生器主要是調節電壓和空氣流量來改變臭氧發 生量的。其凈產率依眾多因素而變，包括：原料氣的氧氣含量和溫度、原 料氣含的污染物、達到的臭氧濃度、電暈中的功率密度、冷卻劑的溫度和 流量及冷卻系統的效率。

　　如果臭氧產量不足，或是臭氧在臭氧接觸池內傳質效率低、停留時間 不足，有可能影響到COD降解效果，使得原來比較穩定難降解大分子物質 (不顯COD)變成易降解的小分子物質(顯COD);臭氧發生器設計環境溫 度范圍為0—40℃。臭氧發生器設計相對濕度<90%。因此，提高臭氧的濃 度，降低溫度都是必要的手段之一。

　　實用新型內容

　　本實用新型根據上述條件，提出了一種采用臭氧消毒殺菌生活及醫療 污水的處理系統，提高產品性能。

　　本實用新型的技術方案是：

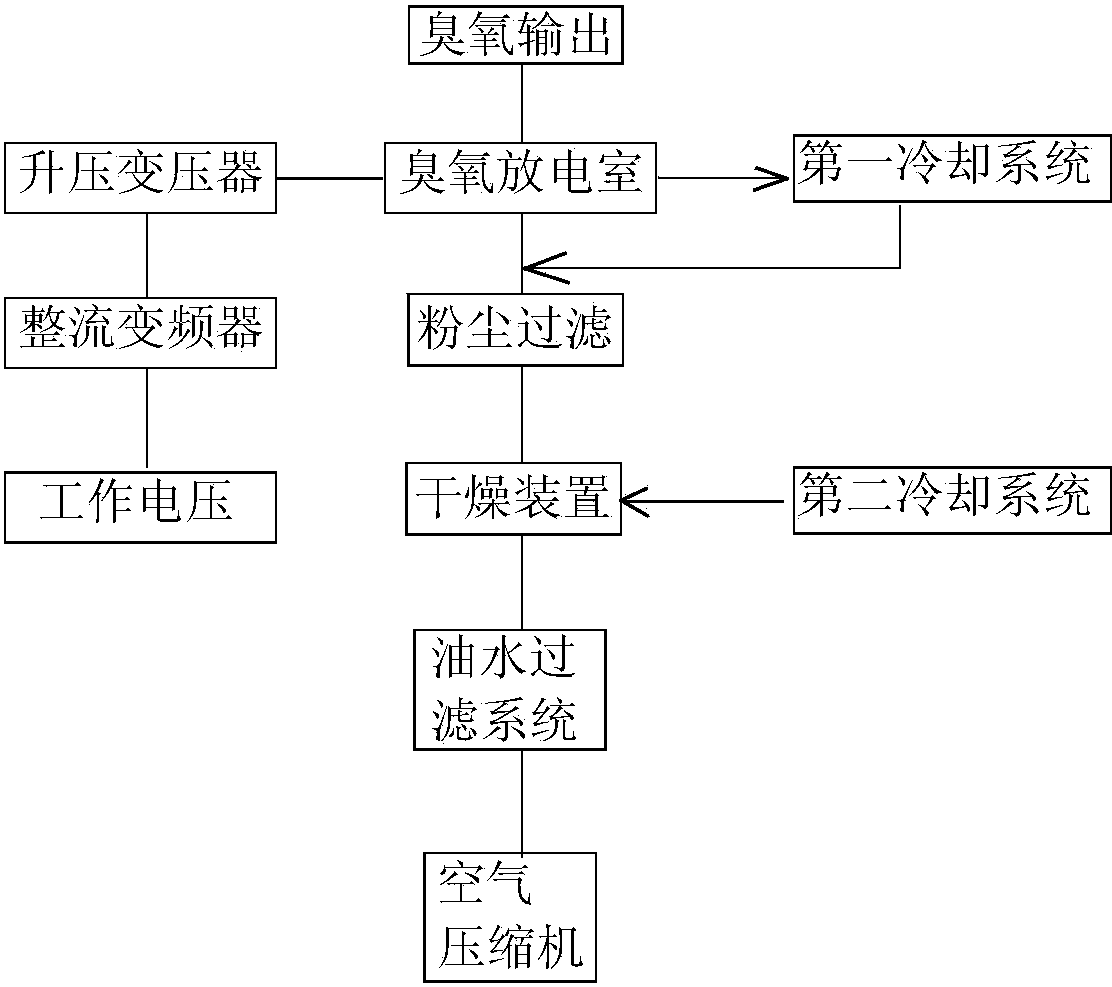

　　一種采用臭氧消毒殺菌生活及醫療污水的處理系統，包括：空氣壓縮 機、油水過濾系統、干燥裝置、粉塵過濾、工作電壓、整流變頻器、升壓 變壓器和臭氧放電室，空氣壓縮機產生的空氣經油水過濾系統、干燥裝置、 粉塵過濾進入臭氧放電室，工作電壓經整流變頻器、升壓變壓器在臭氧放 電室產生臭氧并臭氧輸出，臭氧放電室輸出的臭氧一部分經第一冷卻系統 冷卻后重新輸入到臭氧放電室。通過該技術方案，可以提高臭氧的含量。

　　為了解決夏季高溫環境下空氣溫度較高影響臭氧放電效率的技術問 題，所述的干燥裝置設置有第二冷卻系統。

　　作為優選，所述第一冷卻系統包括冷凝管，冷凝管內循環有冷卻水， 冷凝管采用不銹鋼管，不銹鋼管外套設有不銹鋼吸熱片，之所以選用不銹 鋼作為材料，主要是不銹鋼相對其它金屬例如銅有良好的耐腐蝕性。

　　作為優選，所述第二冷卻系統包括冷凝管，冷凝管內循環有冷卻水， 冷凝管采用銅管，銅管外套設有鋁吸熱片。

　　所述冷卻水取自地下水池。

　　作為優選，經所述冷卻系統的臭氧量占所述臭氧放電室輸出總量的 10-30%。通過反饋，以提高最終輸出濃度。

　　本實用新型具有可以提高臭氧輸出濃度、延長處理系統的壽命，降低 功耗的有益效果。
