申請日2013.12.09

　　公開(公告)日2014.07.02

　　IPC分類號C02F103/30; C02F9/10

　　摘要

　　本實用新型公開了一種回收合成布料生產廢水中DMF以及除臭的裝置，包括進料罐，所述進料罐通過管道與內設有酸性除臭物的除臭罐的進口相通，所述除臭罐的出口通過管道與脫水塔的進口相通，所述脫水塔的出口通過管道與蒸餾塔的進口相通，所述蒸餾塔還設有回收物收集口，所述脫水塔和蒸餾塔均連通有二次壓縮泵。本實用新型結構簡單，制作成本低，使得生產廢水中的惡臭得以除味，且通過二次壓縮泵的二次壓縮使得每一道處理工序均能達到最優的處理效果。

　　權利要求書

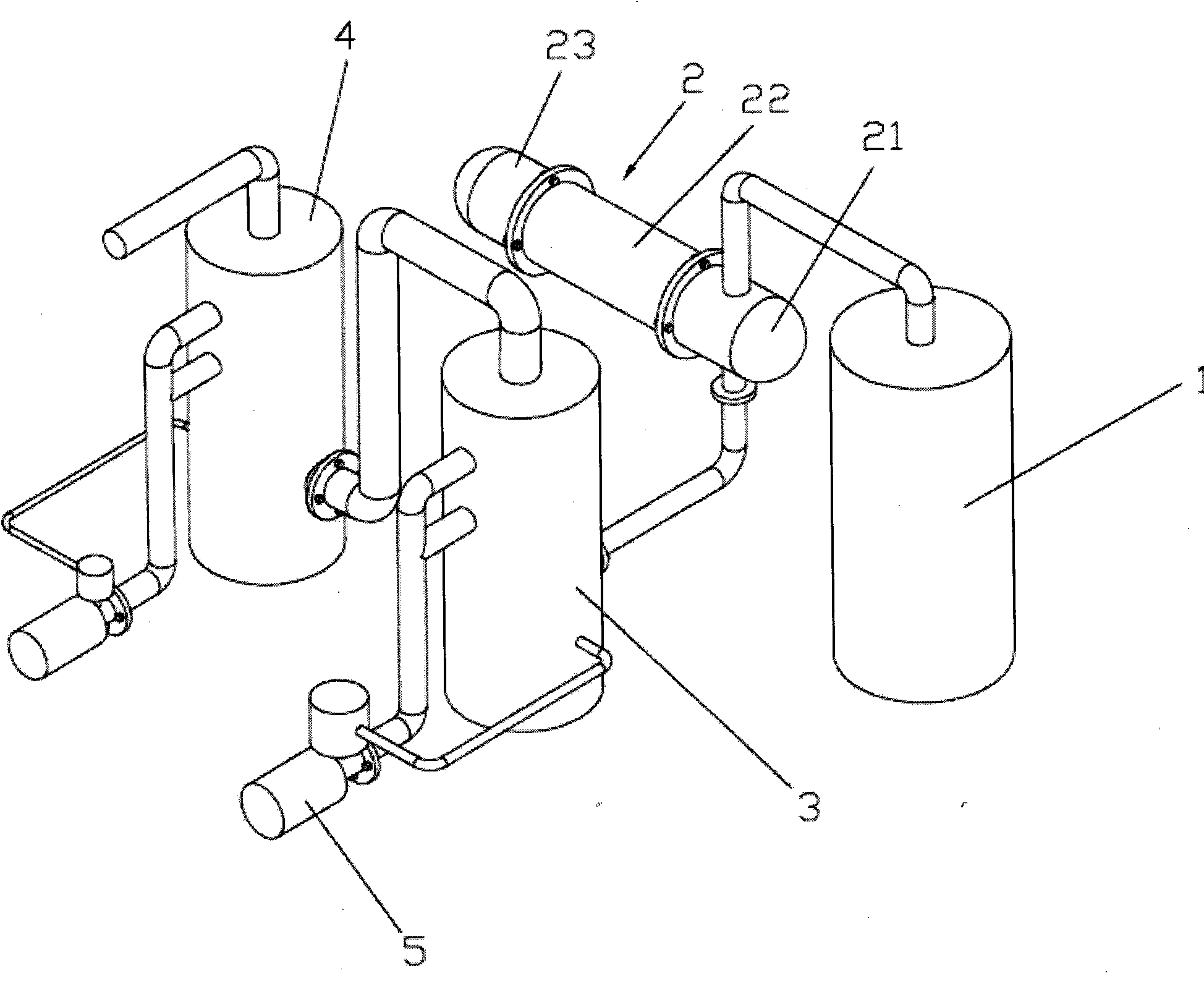

　　1.一種回收合成布料生產廢水中DMF以及除臭的裝置，其特征在于：包括 進料罐(1)，所述進料罐(1)通過管道與內設有酸性除臭物的除臭罐(2)的 進口相通，所述除臭罐(2)的出口通過管道與脫水塔(3)的進口相通，所述 脫水塔(3)的出口通過管道與蒸餾塔(4)的進口相通，所述蒸餾塔(4)還設 有回收物收集口(41)，所述脫水塔(3)和蒸餾塔(4)均連通有二次壓縮泵(5)。

　　2.根據權利要求1所述的一種回收合成布料生產廢水中DMF以及除臭的裝 置，其特征在于：所述脫水塔(3)和蒸餾塔(4)均通過兩條管道與二次壓縮 泵(5)的進口相通。

　　3.根據權利要求1所述的一種回收合成布料生產廢水中DMF以及除臭的裝 置，其特征在于：所述除臭罐(2)設有前罐體(21)、中罐體(22)和尾罐體 (23)，所述前罐體(21)、中罐體(22)和尾罐體(23)通過法蘭依次相連， 所述除臭罐(2)的進口和出口均設置在前罐體(21)上。

　　說明書

　　回收合成布料生產廢水中DMF以及除臭的裝置

　　技術領域

　　本實用新型涉及一種合成布料生產線上的一種設備，尤其涉及一種回收 DMF以及除臭的裝置。

　　背景技術

　　合成布料在服裝、運動鞋、沙發以及箱包等領域的應用越來越廣泛，這在 很大程度上彌補了自然布料在某些方面的不足�，F(xiàn)有合成布料的一般生產工藝 步驟包括：生產配料-濕法生產-烘干收卷-中檢-干法生產-陳品貼合-陳品檢 驗。在濕法生產過程中大量使用有害化學溶劑二甲基甲酰胺(即DMF)，這些二 甲基甲酰胺不作回收即作為污水排放，一方面污染環境，另一方面又造成生產 成本的巨大浪費，同時派出的污水中含有氨水等堿性惡臭成本，也需處理，使 之不污染環境。

　　發明內容

　　本實用新型的目的是為了解決背景技術中所涉及的技術問題，提供了一種 回收合成布料生產廢水中DMF以及除臭的裝置。

　　本實用新型的技術方案是：一種回收合成布料生產廢水中DMF以及除臭的 裝置，包括進料罐，所述進料罐通過管道與內設有酸性除臭物的除臭罐的進口 相通，所述除臭罐的出口通過管道與脫水塔的進口相通，所述脫水塔的出口通 過管道與蒸餾塔的進口相通，所述蒸餾塔還設有回收物收集口，所述脫水塔和 蒸餾塔均連通有二次壓縮泵。

　　作為本實用新型的一種優選，所述脫水塔和蒸餾塔均通過兩條管道與二次 壓縮泵的進口相通。

　　作為本實用新型的一種優選，所述除臭罐設有前罐體、中罐體和尾罐體， 所述前罐體、中罐體和尾罐體通過法蘭依次相連，所述除臭罐的進口和出口均 設置在前罐體上。

　　綜上所述，本實用新型具有以下優點：

　　本實用新型結構簡單，制作成本低，使得生產廢水中的惡臭得以除味，且 通過二次壓縮泵的二次壓縮使得每一道處理工序均能達到最優的處理效果。
