申請日2013.12.06

　　公開(公告)日2014.05.14

　　IPC分類號F03B13/00

　　摘要

　　本實用新型公開了一種高樓污水發電裝置，包括：置于污水管道內的發電機、以及用于將發電機的電能進行輸出的線束;其特征在于：所述發電機不少于兩臺，相鄰發電機之間的豎直高度差范圍是1.5-3米;在每臺發電機的上方設置有將污水導向發電機葉片的漏斗，在漏斗的開口處設有過濾網，所述發電機的側壁設有與污水管道內部連接用的固定桿。本實用新型通過在污水管道中設置多臺發電機，與傳統技術相比較，可以產生更多的電能，進而提高污水發電的效率;同時，通過設置漏斗和過濾網，一方面可以防止污水中的雜物對發電機造成損害，另外一方面可以將水流進行集中后導入發電機的葉片，通過污水的利用效率。

　　權利要求書

　　1.一種高樓污水發電裝置，包括：置于污水管道內的發電機、以及用于將發電機的 電能進行輸出的線束;其特征在于：所述發電機不少于兩臺，相鄰發電機之間的豎直高 度差范圍是1.5-3米;在每臺發電機的上方設置有將污水導向發電機葉片的漏斗，在漏斗 的開口處設有過濾網，所述發電機的側壁設有與污水管道內部連接用的固定桿。

　　2.根據權利要求1所述的高樓污水發電裝置，其特征在于：相鄰發電機之間的豎直高 度差是1.7米。

　　說明書

　　高樓污水發電裝置

　　技術領域

　　本實用新型涉及污水再利用技術領域，特別是涉及一種高樓污水發電裝置。

　　背景技術

　　近年來，隨著社會的高速發展，人類對能源的需求量是與日俱增，為了滿足能源的 需求，人類一方面不斷尋求新的能源，另一方便不斷提高能源的再利用率;其中，污水 是人們生活中經常會產生的一種垃圾，目前，隨著土地資源的日益緊張，城市高樓已經 比較常見，高層污水是高層垃圾的一個重要組成部分;傳統的高層污水一般都是被直接 排入地下污水管道;為了提高污水的再利用價值，中國專利申請?zhí)枮椋?01220668834.6 中公開了一種高樓污水發電機組;但是通過實驗后發現，這種結構的高樓污水發電機組 的發電效率比較低。

　　實用新型內容

　　本實用新型要解決的技術問題是：克服現有技術的上述缺陷，提供一種發電效率高 的高樓污水發電裝置。

　　本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：

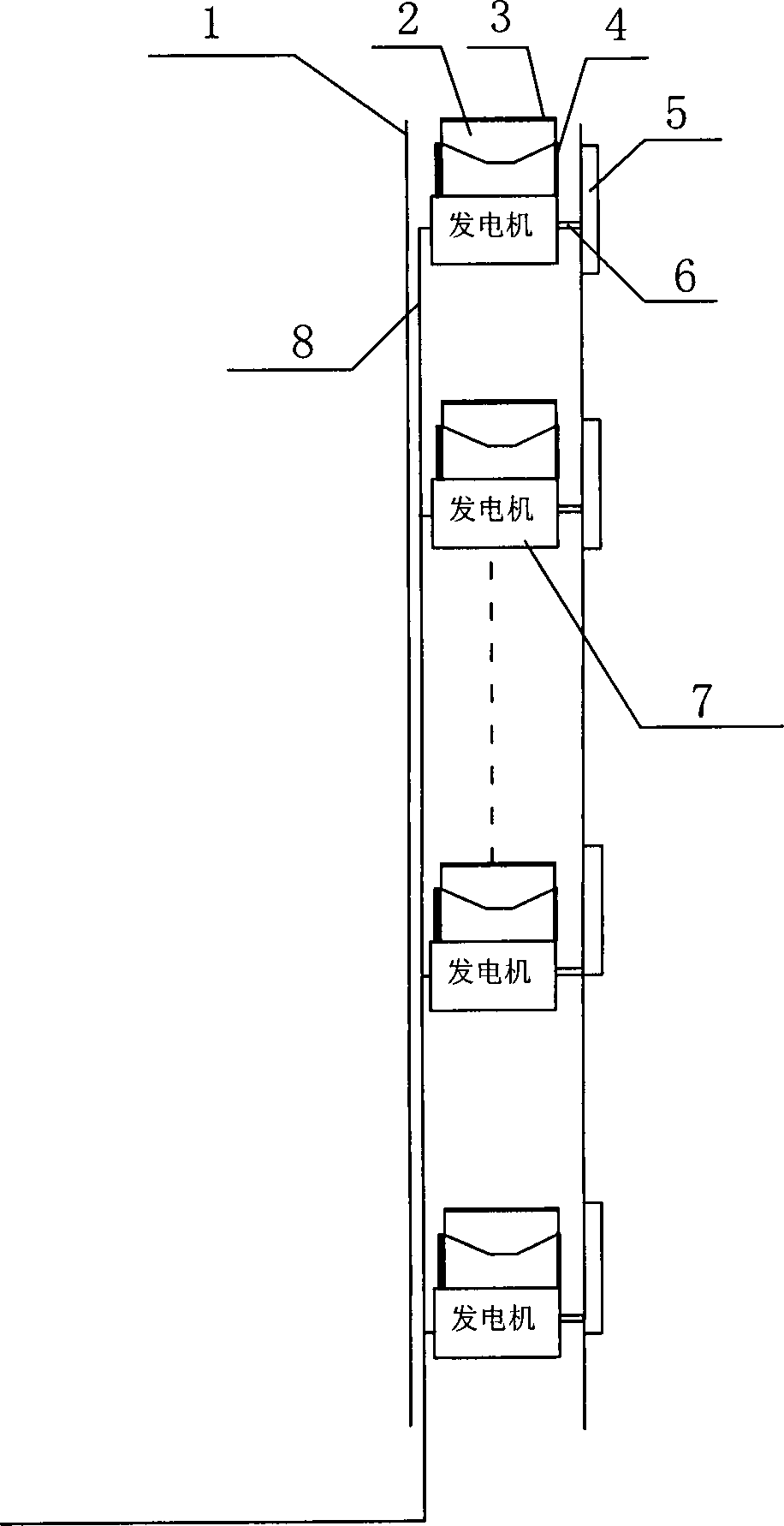

　　一種高樓污水發電裝置，包括：置于污水管道內的發電機、以及用于將發電機的電 能進行輸出的線束;其特征在于：所述發電機不少于兩臺，相鄰發電機之問的豎直高度 差范圍是1.5-3米;在每臺發電機的上方設置有將污水導向發電機葉片的漏斗，在漏斗的 開口處設有過濾網，所述發電機的側壁設有與污水管道內部連接用的固定桿。

　　作為優選技術方案，本實用新型還采用了如下的技術特征：

　　相鄰發電機之間的豎直高度差是1.7米。

　　本實用新型具有的優點和積極效果是：本實用新型通過在污水管道中設置多臺發電 機，與傳統技術相比較，可以產生更多的電能，進而提高污水發電的效率;同時，通過 設置漏斗和過濾網，一方面可以防止污水中的雜物對發電機造成損害，另外一方面可以 將水流進行集中后導入發電機的葉片，通過污水的利用效率。
