申請日2013.12.06

　　公開(公告)日2014.03.26

　　IPC分類號F23G7/04; C01B3/04

　　摘要

　　本發明創造提供一種熱解含鹽廢水處理裝置，包括：一物料儲存罐、物料儲存罐連接有攪拌器，攪拌器的出口聯通有燃氣發生爐，燃氣發生爐上連接有通氣管，所述通氣管的另一端連接有廢液爐，還包括一余熱回收裝置，其一端聯通燃氣發生爐，另一端聯通廢液爐，廢液爐還連通有一廢氣凈化器。本發明創造的有益效果是采用以上技術方案，對高含鹽廢水進行低成本、高安全性處理。通過余熱回收裝置將產生一定熱值的可燃氣體成份用于替代部分輔助燃料，節約一次能源的特點，并配套相應的廢氣凈化裝置，廢液回收裝置等處理設備，能夠有效地對廢水，廢氣進行無害化處理，實現節能減排、熱能循環等功能。

　　權利要求書

　　1.一種熱解含鹽廢水處理裝置，其特征在于：包括：一物料儲存罐(1)、 所述物料儲存罐連接有攪拌器(2)，

　　所述攪拌器(2)的出口聯通有燃氣發生爐(6)，燃氣發生爐上連接有 通氣管(4)，所述通氣管的另一端連接有廢液爐(7)，

　　還包括一余熱回收裝置(5)，其一端聯通燃氣發生爐，另一端聯通廢 液爐，

　　所述廢液爐還連通有一廢氣凈化器(8)。

　　2.根據權利要求1所述的一種熱解含鹽廢水處理裝置，其特征在于： 還包括一空氣輸出器(3)，所述空氣輸出器與將燃氣發生爐(6)連通。

　　3.根據權利要求1所述的一種熱解含鹽廢水處理裝置，其特征在于： 還包括一廢液回收裝置(9)，所述廢液回收裝置連接著廢液爐(7)。

　　4.根據權利要求1所述的一種熱解含鹽廢水處理裝置，其特征在于： 所述燃氣發生爐(6)與廢液爐(7)中均設有燃燒裝置(11)。

　　說明書

　　一種熱解含鹽廢水處理裝置

　　技術領域

　　本發明創造屬于廢水處理領域，尤其是涉及一種熱解含鹽廢水處理裝 置。

　　背景技術

　　在現有的技術中在現有的含鹽廢水處理技術中，由于廢液的熱值低，采 用普通的高溫氧化焚燒爐處置，處置成本較高。而且在燃燒過程中產生大量 的垃圾，無法在處理，從而導致大量的后期廢物處理，同時處理中產生的余 熱沒有較好的進行再次利用，造成能源的進一步浪費，大量的提高了生產中 的成本。

　　發明內容

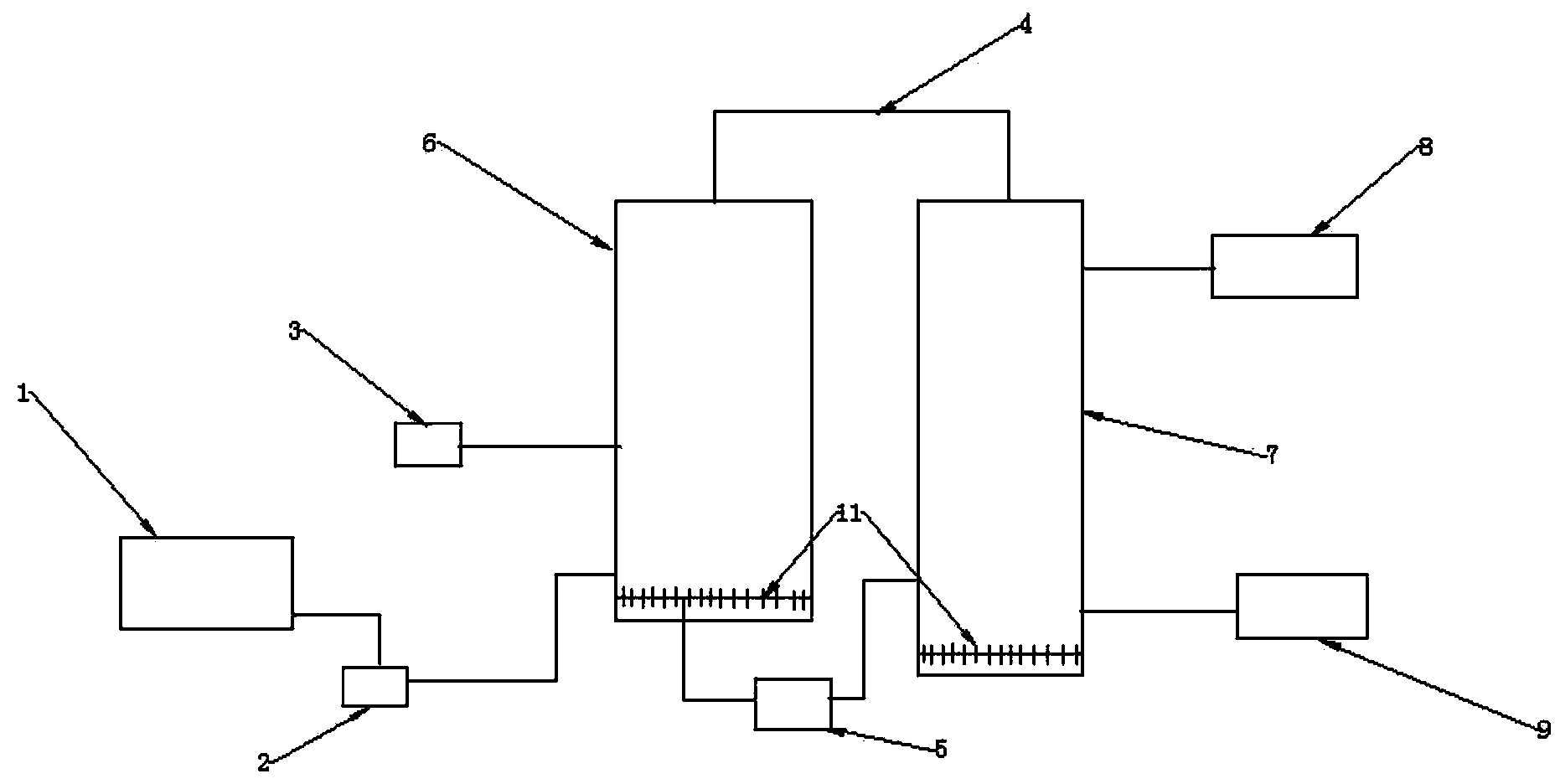

　　本發明創造要解決的問題是提供一種熱解含鹽廢水處理裝置，包括：一 物料儲存罐(1)、所述物料儲存罐連接有攪拌器(2)，

　　所述攪拌器(2)的出口聯通有燃氣發生爐(6)，燃氣發生爐上連接有 通氣管(4)，所述通氣管的另一端連接有廢液爐(7)，

　　還包括一余熱回收裝置(5)，其一端聯通燃氣發生爐，另一端聯通廢 液爐，

　　所述廢液爐還連通有一廢氣凈化器(8)。

　　進一步，還包括一空氣輸出器(3)，所述空氣輸出器與將燃氣發生爐 (6)連通。

　　進一步，還包括一廢液回收裝置(9)，所述廢液回收裝置連接著廢液 爐(7)。

　　進一步：所述燃氣發生爐(6)與廢液爐(7)中均設有燃燒裝置(10)。

　　本發明創造具有的優點和積極效果是：采用以上技術方案，對高含鹽廢 水進行低成本、高安全性處理。通過余熱回收裝置將產生一定熱值的可燃氣 體成份用于替代部分輔助燃料，節約一次能源的特點，并配套相應的廢氣凈 化裝置，廢液回收裝置等處理設備，能夠有效地對廢水，廢氣進行無害化處 理，實現節能減排、熱能循環等功能。
