申請日2013.12.09

　　公開(公告)日2014.09.17

　　IPC分類號C01G23/053; B01D21/02

　　摘要

　　本實用新型公開了一種鈦白粉廢水沉降裝置，所述鈦白粉廢水沉降裝置包括：槽體，所述槽體內具有沉降室，所述槽體上設有將所述沉降室與外界連通的進口和出口;控制閥，所述控制閥設在所述出口處以打開和關閉所述出口。根據本實用新型實施例的鈦白粉廢水沉降裝置能夠回收洗滌水中的鈦白粉，具有能夠減少鈦白粉的浪費、提高鈦白粉基料的利用率和經濟效益等優點。

　　權利要求書

　　1.一種鈦白粉廢水沉降裝置，其特征在于，包括：

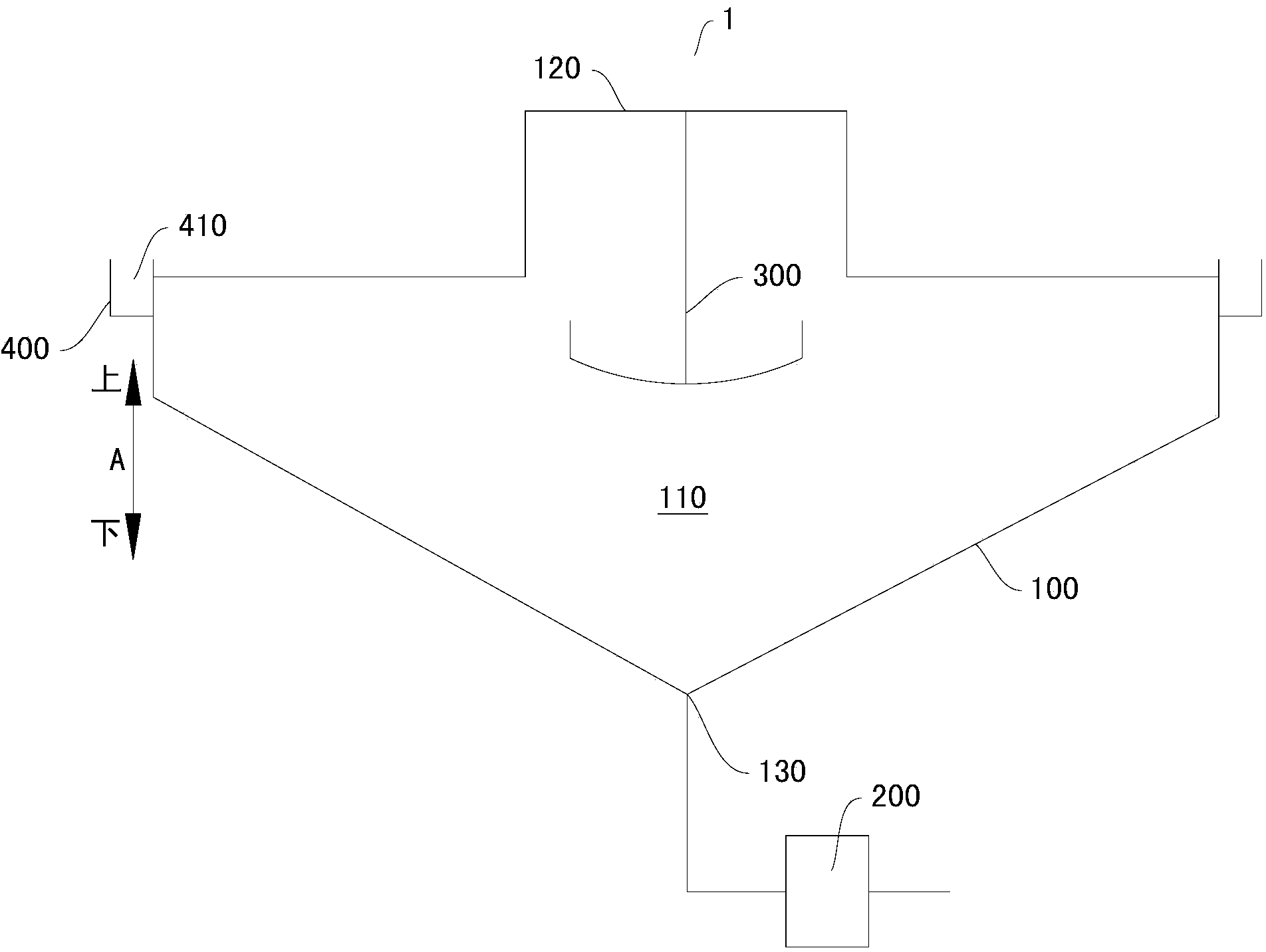

　　槽體，所述槽體內具有沉降室，所述槽體上設有將所述沉降室與外界連通的進口和出口，所述槽體的上端敞開以形成所述進口，所述出口設在所述槽體的最下端;

　　控制閥，所述控制閥設在所述出口處以打開和關閉所述出口。

　　2.根據權利要求1所述的鈦白粉廢水沉降裝置，其特征在于，所述沉降室的下部呈倒圓錐形。

　　3.根據權利要求1所述的鈦白粉廢水沉降裝置，其特征在于，還包括攪拌機，所述攪拌機設在所述沉降室內。

　　4.根據權利要求3所述的鈦白粉廢水沉降裝置，其特征在于，所述攪拌機設在所述沉降室的中心處。

　　5.根據權利要求3所述的鈦白粉廢水沉降裝置，其特征在于，所述攪拌機為濃密機。

　　6.根據權利要求1所述的鈦白粉廢水沉降裝置，其特征在于，所述槽體的外周面上設有溢流板，所述溢流板與所述槽體共同限定出環形的溢流槽。

　　說明書

　　鈦白粉廢水沉降裝置

　　技術領域

　　本實用新型涉及冶金領域，具體而言，涉及一種鈦白粉廢水沉降裝置。

　　背景技術

　　鈦白粉基料經過壓濾機過濾、洗滌、壓榨和吹干的過程后，洗滌水中會殘留部分鈦白 粉，造成鈦白粉很大的浪費，影響鈦白粉基料的利用率和經濟效益。

　　實用新型內容

　　本實用新型旨在至少在一定程度上解決現有技術中的上述技術問題之一。為此，本實 用新型的一個目的在于提出一種鈦白粉廢水沉降裝置，該鈦白粉廢水沉降裝置能夠回收洗 滌水中的鈦白粉，具有能夠減少鈦白粉的浪費、提高鈦白粉基料的利用率和經濟效益等優 點。

　　為實現上述目的，本實用新型提出一種鈦白粉廢水沉降裝置，所述鈦白粉廢水沉降裝 置包括：槽體，所述槽體內具有沉降室，所述槽體上設有將所述沉降室與外界連通的進口 和出口;控制閥，所述控制閥設在所述出口處以打開和關閉所述出口。

　　根據本實用新型的鈦白粉廢水沉降裝置，通過設置所述槽體并在所述槽體上設置與所 述槽體的沉降室連通的所述進口和所述出口，可以將殘留鈦白粉的洗滌水從所述進口注入 所述槽體，此時所述控制閥關閉所述出口，加入絮凝劑進行沉降，使洗滌水中的鈦白粉沉 降，而其余廢水從所述進口溢出，沉降完畢后打開所述控制閥，使所述沉降室內的鈦白粉 由所述出口排出所述槽體。在所述出口處設置所述控制閥，可以在沉降未完成時關閉所述 出口，防止未完全絮凝的洗滌水從所述出口排出，待絮凝完成后打開所述控制閥使沉降后 的鈦白粉從所述出口排出所述槽體，以保證沉降的效果。此外，采用槽體結構，可以使所 述沉降室具有較大的容積，以保證所述鈦白粉廢水沉降裝置的處理量。通過利用所述鈦白 粉廢水沉降裝置，可以回收洗滌水中殘留的鈦白粉，由此不僅可以提高鈦白粉基料的利用 率，而且可以提高生產效益。因此，根據本實用新型實施例的鈦白粉廢水沉降裝置能夠回 收洗滌水中的鈦白粉，具有能夠減少鈦白粉的浪費、提高鈦白粉基料的利用率和經濟效益 等優點。

　　另外，根據本實用新型的鈦白粉廢水沉降裝置還可以具有如下附加的技術特征：

　　所述槽體的上端敞開以形成所述進口，所述出口設在所述槽體的最下端。這樣不僅可 以便于洗滌水的注入和廢水的溢出，而且可以便于從所述出口排出沉降后的鈦白粉。

　　所述沉降室的下部呈倒圓錐形。這樣可以避免沉降后的鈦白粉殘留在所述沉降室的底 部。

　　所述鈦白粉廢水沉降裝置還包括攪拌機，所述攪拌機設在所述沉降室內。這樣可以加 快絮凝的速度，達到更好的沉降效果。

　　所述攪拌機設在所述沉降室的中心處。這樣可以使所述攪拌機的攪拌效果更加均勻。

　　所述攪拌機為濃密機。由此可以保證所述攪拌機具有良好的攪拌效果。

　　所述槽體的外周面上設有溢流板，所述溢流板與所述槽體共同限定出環形的溢流槽。 由此可以便于沉降，使沉降過程連續進行。
