申請日2013.12.06

　　公開(公告)日2014.06.18

　　IPC分類號C02F9/02; E03C1/122; E03C1/12

　　摘要

　　本實用新型公開一種生活污水凈化循環利用裝置，包括依次連接的雙層過濾網、U型管路、消毒層和集水箱;雙層過濾網包括相互連接第一過濾層和第二過濾層;集水箱底部的出水口通過輸水管連接三通裝置的第一入水口，三通裝置的第二入水口連接上水管路，三通裝置的出水口連通馬桶。本實用新型實現了在生活污水的源頭也就是在居民樓實行凈化處理循環利用，節約水資源，減少居民用水費用，減少污水處理廠負擔。同時該裝置維修、保養管理簡單，節省空間，節省能源，運行成本大幅降低，對中水回用技術的普及和節水減污具有重大的意義。

　　權利要求書

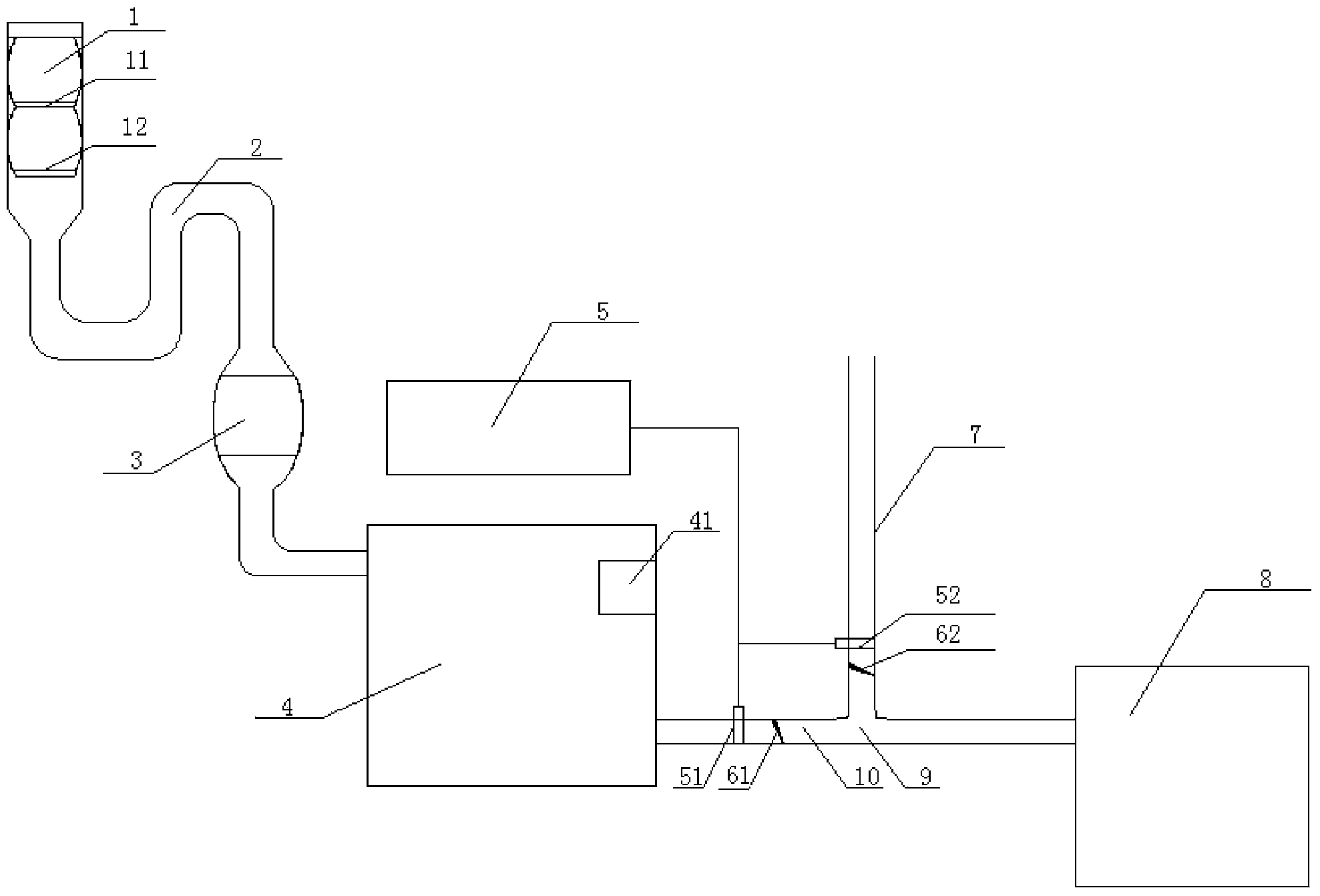

　　1.一種生活污水凈化循環利用裝置，其特征在于，包括依次連接的雙層過濾網(1)、 U型管路(2)、消毒層(3)和集水箱(4);雙層過濾網(1)包括相互連接第一過濾層和 第二過濾層;集水箱(4)底部的出水口通過輸水管(10)連接三通裝置(9)的第一入水 口，三通裝置(9)的第二入水口連接上水管路(7)，三通裝置(9)的出水口連通馬桶(8)。

　　2.根據權利要求1所述的一種生活污水凈化循環利用裝置，其特征在于，雙層過濾網 (1)可拆卸式連接在生活污水槽的出水口。

　　3.根據權利要求1所述的一種生活污水凈化循環利用裝置，其特征在于，第一過濾層 為不銹鋼篩網，第二過濾層為織物篩網。

　　4.根據權利要求1所述的一種生活污水凈化循環利用裝置，其特征在于，消毒層(3) 從上部的入水口到下部的出水口包括纖維層(31)、顆粒活性炭層(32)以及透析膜層(33)。

　　5.根據權利要求1所述的一種生活污水凈化循環利用裝置，其特征在于，輸水管(10) 中設有第一控制閥(51)和第一單向閥(61)，上水管路(7)中設有第二控制閥(52)和 第二單向閥(62);第一控制閥(51)和第二控制閥(52)連接PLC程控器(5)。

　　6.根據權利要求1所述的一種生活污水凈化循環利用裝置，其特征在于，集水箱(4) 中設有液位監測儀(41)，所述液位監測儀(41)連接PLC程控器(5)。

　　7.根據權利要求5所述的一種生活污水凈化循環利用裝置，其特征在于，PLC程控器 (5)上設有控制第一控制閥(51)打開的第一按鈕和控制第二控制閥(52)打開的第二按 鈕。

　　說明書

　　一種生活污水凈化循環利用裝置

　　技術領域：

　　本實用新型涉及污水處理設備技術領域，尤其涉及一種生活污水凈化循環利用裝置。

　　背景技術：

　　我國是一個淡水資源嚴重匱乏的國家，同時我國又是一個人口大國，為解決水資源短缺矛 盾，必須采用持續的水資源利用模式——節約型模式。除了提倡節約用水，開辟新水源外，污 水廢水的再生利用也是一條重要途徑。將生活污水作為水源，經過適當?shù)奶幚砗笞鲭s用水，其 水質指標介于上水和下水之間，稱為中水，相應的技術稱為中水技術。中水可以用于廁所沖洗， 園林和農田灌溉、道路保潔等�，F(xiàn)有生活污水凈化系統結構復雜，流程較長且成本高，普及率 較低。

　　實用新型內容：

　　本實用新型的目的在于提供一種生活污水凈化循環利用裝置，其結構簡單，流程簡短，并 且處理成本較低，對中水回用技術的普及和節水減污具有重大的意義。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　一種生活污水凈化循環利用裝置，包括依次連接的雙層過濾網、U型管路、消毒層和集水 箱;雙層過濾網包括相互連接第一過濾層和第二過濾層;集水箱底部的出水口通過輸水管連接 三通裝置的第一入水口，三通裝置的第二入水口連接上水管路，三通裝置的出水口連通馬桶。

　　本實用新型進一步的改進在于：雙層過濾網可拆卸式連接在生活污水槽的出水口。

　　本實用新型進一步的改進在于：，第一過濾層為不銹鋼篩網，第二過濾層為織物篩網。

　　本實用新型進一步的改進在于：消毒層從上部的入水口到下部的出水口包括纖維層、顆粒 活性炭層以及透析膜層。

　　本實用新型進一步的改進在于：輸水管中設有第一控制閥和第一單向閥，上水管路中設有 第二控制閥和第二單向閥;第一控制閥和第二控制閥連接PLC程控器。

　　本實用新型進一步的改進在于：集水箱中設有液位監測儀，所述液位監測儀連接PLC程 控器。

　　本實用新型進一步的改進在于：PLC程控器上設有控制第一控制閥打開的第一按鈕和控制 第二控制閥打開的第二按鈕。

　　相對于現有技術，本實用新型具有以下有益效果：

　　本實用新型實現了在生活污水的源頭也就是在居民樓實行凈化處理循環利用，節約水資 源，減少居民用水費用，減少污水處理廠負擔。同時該裝置維修、保養管理簡單，節省空間， 節省能源，運行成本大幅降低，對中水回用技術的普及和節水減污具有重大的意義。
