申請日2013.12.06
公開(公告)日2015.06.10
IPC分類號C02F1/24; C02F1/40; C02F1/52
摘要
本發明公開了一種炭塊直接冷卻廢水的處理方法及裝置。該方法中炭塊冷卻水槽中使用過的冷卻廢水依靠自身重力流入濁水池，濁水池中的水經水泵提升至一體化廢水處理設備，濁水在一體化廢水處理設備中去除炭塵、懸浮焦油和乳化油后進入清水池，清水池中的水再通過水泵加壓送至炭塊冷卻水槽，冷卻水循環使用。本發明可有效地去除廢水中的細小懸浮物、浮油和乳化油，同時具有結構緊湊、占地面積小、組合性強、操作簡單、管理方便、適應性強、處理效果穩定等特點，對于工廠的安全生產、節省占地、節能降耗具有現實意義。
權利要求書
1. 一種炭塊直接冷卻廢水的處理方法，其特征在于：該方法中炭塊冷卻水槽中使用過的冷卻廢水依靠自身重力流入濁水池，濁水池中的水經水泵提升至一體化廢水處理設備，濁水在一體化廢水處理設備中去除炭塵、懸浮焦油和乳化油后進入清水池，清水池中的水再通過水泵加壓送至炭塊冷卻水槽，冷卻水循環使用。
2.根據權利要求1所述方法，其特征在于：所述一體化廢水處理設備與溶氣裝置連接，溶氣裝置采用空壓機加壓溶氣氣浮方式向一體化廢水處理設備提供氣浮工藝的載體。
3.根據權利要求1所述方法，其特征在于：所述一體化廢水處理設備與加藥裝置連接，加藥裝置采用提升水泵混合方式在反應前向一體化廢水處理設備中投放混凝劑。
4.根據權利要求1所述方法，其特征在于：所述一體化廢水處理設備中的污泥排至污泥干化場，污泥干化場中設有多個污泥干化格，多個污泥干化格輪換工作，干化后的污泥通過運渣車外運。
5.根據權利要求1所述方法，其特征在于：所述污泥干化場的溢流和滲濾液依靠自身重力流入濁水池。
6.根據權利要求1所述方法，其特征在于：所述一體化廢水處理設備2 是集氣浮、斜管豎流沉淀為一體的廢水成套凈化設備。

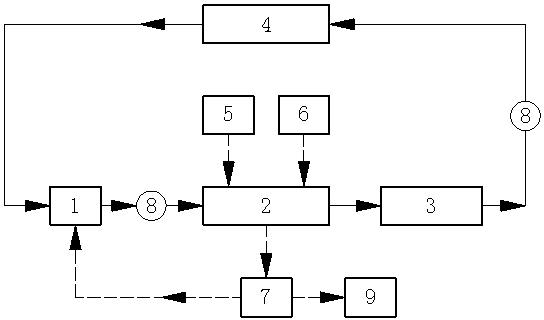

7.一種根據權利要求1-6任一權利要求所述方法構成的炭塊直接冷卻廢水的處理裝置，包括炭塊冷卻水槽(4);其特征在于：炭塊冷卻水槽(4)與濁水池(1)管道連接，濁水池(1)經水泵(8)與一體化廢水處理設備(2)的污水入口連接，一體化廢水處理設備(2)的凈水出口與清水池(3)管道連接，清水池(3)經水泵(8)與炭塊冷卻水槽(4)管道連接。
8.根據權利要求7所述裝置，其特征在于：所述一體化廢水處理設備(2)上設有加氣口和加藥口，加氣口與溶氣裝置(5)連接，加藥口與加藥裝置(6)連接。
9.根據權利要求8所述裝置，其特征在于：所述一體化廢水處理設備(2)上設有污泥排放口，污泥排放口與污泥干化場(7)連接。
10.根據權利要求8所述裝置，其特征在于：所述污泥干化場(7)設有干燥污泥排放口和排液口，排液口與濁水池(1)管道連接，干燥污泥排放口外設有運渣車裝料平臺(9)。
說明書
一種炭塊直接冷卻廢水的處理方法及裝置
技術領域
本發明涉及一種炭塊直接冷卻廢水的處理方法及裝置，屬于電極生產行業炭塊直接冷卻廢水處理技術領域。
背景技術
在以電解法為主的冶金生產企業，與其配套的電極生產行業為其提供陽極炭塊或陰極炭塊，在混捏成型工藝之后形成最終產品前均要將成型的炭塊浸沒在冷卻水槽內直接冷卻，故該冷卻廢水中含大量顆粒細小的炭塵及少量的焦油，以循環水的形式不斷重復使用，常規的水處理工藝采用平流沉淀池輔以撇油機進行處理，其處理效果：炭塵顆粒過于細小沉淀不下來，漂浮的焦油總是清理不干凈及水中的乳化油根本不去除，最終結果隨著冷卻廢水不斷循環致使污染物不斷富集，富集到一定程度只有將冷卻廢水全部排放系統清理更新后才能正常生產。因此為節省新水用量，提高生產水的重復利用率，尋求處理新技術、新工藝確保該冷卻廢水循環有序運行，另外隨著國家環保政策的加強，其必須處理達標才能外排。
發明內容
本發明的目的在于，提供一種炭塊直接冷卻廢水的處理方法及裝置，以實現廢水的再生回用，確保生產的正常運行，可節省新水用量，具有節能降耗的現實意義，可很好的克服現有技術的不足。
本發明的技術方案：
一種炭塊直接冷卻廢水的處理方法，該方法中炭塊冷卻水槽中使用過的冷卻廢水依靠自身重力流入濁水池，濁水池中的水經水泵提升至一體化廢水處理設備，濁水在一體化廢水處理設備中去除炭塵、懸浮焦油和乳化油后進入清水池，清水池中的水再通過水泵加壓送至炭塊冷卻水槽，冷卻水循環使用。
前述方法中，所述一體化廢水處理設備與溶氣裝置連接，溶氣裝置采用空壓機加壓溶氣氣浮方式向一體化廢水處理設備提供氣浮工藝的載體。
前述方法中，所述一體化廢水處理設備與加藥裝置連接，加藥裝置采用提升水泵混合方式在反應前向一體化廢水處理設備中投放混凝劑。
前述方法中，所述一體化廢水處理設備中的污泥排至污泥干化場，污泥干化場中設有多個污泥干化格，多個污泥干化格輪換工作，干化后的污泥通過運渣車外運。
前述方法中，所述污泥干化場的溢流和滲濾液依靠自身重力流入濁水池。
前述方法中，所述一體化廢水處理設備2 是集氣浮、斜管豎流沉淀為一體的廢水成套凈化設備。
根據前述方法構成的炭塊直接冷卻廢水的處理裝置，包括炭塊冷卻水槽;炭塊冷卻水槽與濁水池管道連接，濁水池經水泵與一體化廢水處理設備的污水入口連接，一體化廢水處理設備的凈水出口與清水池管道連接，清水池經水泵與炭塊冷卻水槽管道連接。
前述裝置中，所述一體化廢水處理設備上設有加氣口和加藥口，加氣口與溶氣裝置連接，加藥口與加藥裝置連接。
前述裝置中，所述一體化廢水處理設備上設有污泥排放口，污泥排放口與污泥干化場連接。
前述裝置中，所述污泥干化場設有干燥污泥排放口和排液口，排液口與濁水池管道連接，干燥污泥排放口外設有運渣車裝料平臺。
與現有技術相比，本發明可有效地去除廢水中的細小懸浮物、浮油和乳化油，同時具有結構緊湊、占地面積小、組合性強、操作簡單、管理方便、適應性強、處理效果穩定等特點，對于工廠的安全生產、節省占地、節能降耗具有現實意義。
