申請日2013.12.06
公開(公告)日2014.07.02
IPC分類號C02F9/14
摘要
本實用新型提供了一種自動除渣的污水處理系統，包括自動除渣系統，所述自動除渣系統包括電機、電機減速器、耙齒、槽輪和彎軌;耙齒與電機連接，電機與電機減速器連接，所述耙齒上設置有槽輪，槽輪與彎軌配合驅動耙齒在進水系統的水面上進行逆水流方向回轉運動。本實用新型采用本實用新型采用自動除渣系統清除污水中大量的廢渣，提高了廢水的處理效率;避免了廢渣使河床高度提高或阻塞河道;該裝置結構簡單、快速，通過耙齒在槽輪與彎軌配合驅動下在水面上進行逆水流方向回轉運動來截留污水中大量的廢渣;防止了大塊固體物,如塑料制品、纖維及其他生活垃圾在后續處理設備堵塞或損壞。
權利要求書
1. 一種自動除渣的污水處理系統，包括依次管道連接的進水系統、除砂池系統、氧化溝系統、沉淀系統、污泥脫水系統;其特征在于：所述進水系統包括自動除渣系統，所述自動除渣系統包括電機、電機減速器、耙齒、槽輪和彎軌;所述耙齒與電機連接，所述電機與電機減速器連接，所述耙齒上設置有槽輪，所述槽輪與彎軌配合驅動耙齒在進水系統的水面上進行逆水流方向回轉運動。
2.根據權利要求1所述的自動除渣的污水處理系統，其特征在于：還包括智能控制系統，所述智能控制系統分別與進水系統、除砂池系統、氧化溝系統、沉淀系統和污泥脫水系統連接并控制進水系統、除砂池系統、氧化溝系統、沉淀系統和污泥脫水系統的工作狀態。
3.根據權利要求1所述的自動除渣的污水處理系統，其特征在于：所述進水系統還包括進水泵、進水管道、粗格柵、進水池液位傳感器;所述進水管道在進水泵的驅動下將污水輸入到粗格柵中并通過粗格柵排除大塊雜質物體;所述進水池液位傳感器與智能控制系統連接，所述進水池液位傳感器用于獲取粗格柵兩側的液位差并輸入到智能控制系統，所述智能控制系統控制進水泵的運行及停止。
4.根據權利要求1所述的自動除渣的污水處理系統，其特征在于：所述進水系統還包括清污機和報警裝置;所述清污機與智能控制系統連接，所述清污機的運行和停止根據粗格柵兩側的液位差來決定。
5.根據權利要求1所述的自動除渣的污水處理系統，其特征在于：所述智能控制系統采用型號位為C16的PLC單片機模塊。
說明書
一種自動除渣的污水處理系統
技術領域
本實用新型涉及污水處理領域，特別涉及一種自動除渣的污水處理系統。
背景技術
環境問題成為了制約世界各國可持續發展的重要因素之一。水環境的污染問題，不僅嚴重影響著人們的健康，還加速了水資源的短缺。城市污水、生活污水、生產污水或經過工業企業局部處理后的生產污水，往往都排入排水系統。這些污水除經處理后，往往是直接排放水體;或者灌溉田地;或者重復使用。眾所周知，中國水資源嚴重缺乏，是世界13個缺水國家之一，水資源的匱乏和水資源的污染已經嚴重的影響了人民的日常生活，嚴重的影響了全國的經濟建設和發展，如何有效的進行水資源的循環再利用成為社會的一個重要問題，因此，污水處理系統對于全面建設小康社會的中國而言就更重要了。
因此，不斷加大我國污水處理的效率和力度，對改善環境質量和人民生存環境，促進社會的可持續發展具有重要的意義。
發明內容
有鑒于此，本實用新型所要解決的技術問題是提供一種自動除渣的污水處理系統。
本實用新型是通過以下技術方案來實現的：
本實用新型提供的一種自動除渣的污水處理系統，包括依次管道連接的進水系統、除砂池系統、氧化溝系統、沉淀系統、污泥脫水系統;所述進水系統包括自動除渣系統，所述自動除渣系統包括電機、電機減速器、耙齒、槽輪和彎軌;所述耙齒與電機連接，所述電機與電機減速器連接，所述耙齒上設置有槽輪，所述槽輪與彎軌配合驅動耙齒在進水系統的水面上進行逆水流方向回轉運動。
進一步，還包括智能控制系統，所述智能控制系統分別與進水系統、除砂池系統、氧化溝系統、沉淀系統和污泥脫水系統連接并控制進水系統、除砂池系統、氧化溝系統、沉淀系統和污泥脫水系統的工作狀態。
進一步，所述進水系統還包括進水泵、進水管道、粗格柵、進水池液位傳感器;所述進水管道在進水泵的驅動下將污水輸入到粗格柵中并通過粗格柵排除大塊雜質物體;所述進水池液位傳感器與智能控制系統連接，所述進水池液位傳感器用于獲取粗格柵兩側的液位差并輸入到智能控制系統，所述智能控制系統控制進水泵的運行及停止。
進一步，所述進水系統還包括清污機和報警裝置;所述清污機與智能控制系統連接，所述清污機的運行和停止根據粗格柵兩側的液位差來決定。
進一步，所述智能控制系統采用型號位為C16的PLC單片機模塊。
本實用新型的有益效果在于：本實用新型采用本實用新型采用自動除渣系統清除污水中大量的廢渣，提高了廢水的處理效率;避免了廢渣使河床高度提高或阻塞河道;該裝置結構簡單、快速，通過耙齒在槽輪與彎軌配合驅動下在水面上進行逆水流方向回轉運動來截留污水中大量的廢渣;防止了大塊固體物,如塑料制品、纖維及其他生活垃圾在后續處理設備堵塞或損壞。

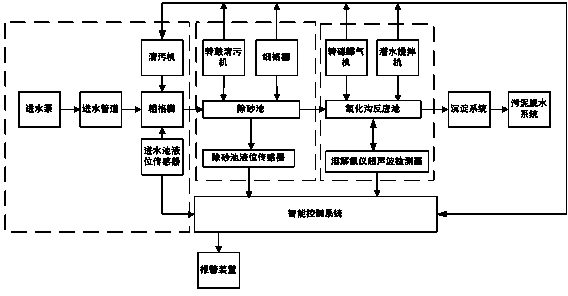

該系統先將污水由進水系統通過粗格柵和清污機進行初步排除大塊雜質物體，到達除砂池中。在除砂池系統中細格柵和轉鼓清污機進一步凈化污水中的細小顆粒物體，將污水中的細小沙粒濾除后進入氧化溝反應池。在該氧化溝系統中分解污水中的有害物質，對污水進行除油。同時在該系統中設置有溶解氧儀超聲波檢測器，通過它對污水中的含氧量進行檢測，根據其反饋到PLC的值來控制曝氣機變頻器的運行，改變污水中溶解氧的含量。潛水?dāng)嚢铏C(jī)的作用是推進水流，使氧化溝的污水和活性污泥處于劇烈攪拌充分混合接觸，使生化反應更加充分，以最大程度地分解污水中的有害成分。經處理的污水進入沉淀池中，在刮泥機的作用下進行物理沉淀，為了加強沉淀效果，同時加入混凝劑和絮凝劑利用高分子助凝劑的強烈吸附架橋作用更加容易沉降。污水經沉淀池處理最后到達脫水環節，離心式脫水機作用下進行脫水處理后排出清水。
