申請日2013.12.05

　　公開(公告)日2014.03.26

　　IPC分類號C02F3/28; C02F3/34

　　摘要

　　本發明公開了基于顆粒污泥的連續流短程硝化-厭氧氨氧化生物脫氮方法及裝置，方法包括：1)接種污泥培養，進行活性污泥適應期;2)啟動短程硝化-厭氧氨氧化反應;3)厭氧氨氧化顆粒污泥形成和生長期;4)顆粒污泥連續流系統穩定運行期。裝置包括設有依序連通的進水水箱、生物反應器、沉淀池和水力篩過濾器;進水水箱進水連通高氨氮廢水，出水連通生物反應器;沉淀池底部濃縮污泥經污泥回流泵與生物反應器連通;缺氧反應器內設有固定填料、攪拌器、過濾篩網和與空氣壓縮機連通的曝氣頭;沉淀池設有清水溢流口通過管道與水力篩過濾器聯通;水力篩過濾器的出水為最終出水，截留的顆粒污泥回流至生物反應器。

　　權利要求書

　　1.一種基于顆粒污泥連續流的生物脫氮方法，其特征在于，包括以下 步驟：

　　1)接種污泥培養：包括活性污泥接種和生物膜接種兩個部分;

　　生物膜接種過程包括：將聚氨酯固定填料首先浸沒在穩定運行的 短程硝化-厭氧氨氧化系統，待聚氨酯固定填料充分吸附系統內活性污 泥后，將其轉移并固定于生物反應器;

　　活性污泥接種過程包括，取活性污泥混合液，直接注入到生物反 應器，并使生物反應器中活性污泥濃度達到3000-5000mg/L;

　　活性污泥接種和生物膜接種完成后，將待處理的高氨氮廢水通入 進水水箱，開啟進水泵，使進水水箱中的高氨氮廢水進入生物反應器， 啟動生物反應器的曝氣系統和攪拌系統，氨氮的硝化反應開始進行， 控制系統的溶解氧在0.5mg/L，污泥脫水液中的氨氮開始去除;當整個 裝置的氨氮去除負荷到達0.1kg/(m3·d)，氨氮去除率大于90%，總氮去 除率大于50%，出水中的亞硝酸鹽濃度占總氮的比例大于85%時，確 認活性污泥適應期結束，進行下一步驟;

　　2)啟動短程硝化-厭氧氨氧化反應：

　　保持進水泵開啟，從進水水箱中連續進水到生物反應器;保持曝 氣系統開啟，同時通過在線溶解氧檢測系統和相應的曝氣管路對空氣 流量進行控制，保持溶解氧基本穩定為0.2-0.3mg/L，污泥回流比設為 50%-100%;通過控制曝氣和攪拌的強度，保證懸浮污泥在缺氧、好氧 反應區充分混合，不出現短流或死區;監測沉淀池清水溢流口出水中 的氨氮濃度，當出水濃度低于50mg/L時，提高生物反應器的進水量， 并調整曝氣系統曝氣強度和攪拌器的攪拌強度，以保證各反應器中泥 水充分混合;在提高進水量的過程中，監測出水中亞硝酸鹽濃度的變 化，當出水中亞硝酸濃度高于1mg/L時，保持進水水量不變，并降低 系統的溶解氧濃度，保證系統出水的亞硝酸鹽濃度低于1mg/L;

　　逐漸提高反應器的進水量，當反應器的總氮去除負荷達到 0.8kg/(m3·d)，總氮去除率超過75%，同時聚氨酯固定填料上生長出超 過1mm厚度的紅色生物膜時，確定短程硝化-厭氧氨氧化過程啟動結 束，進入下一步驟;

　　3)厭氧氨氧化顆粒污泥形成和生長期：

　　調整曝氣管路的閥門，提高系統的曝氣量，該階段生物反應器的 溶解氧濃度維持在0.5-0.8mg/L;通過增加聚氨酯固定填料底部的曝氣 量，提高聚氨酯固定填料表面的水力剪切力，將聚氨酯固定填料表面 形成的顆粒狀紅色生物膜洗脫至反應器;

　　混合液經過孔眼直徑為0.5mm的過濾篩網溢流進入沉淀池，粒徑 大于0.5mm的顆粒污泥被截留在反應器內;過濾篩網每日用出水清洗 一次，避免堵塞，影響系統的正常運行;開啟水力篩過濾器，篩網粒 徑選擇0.18mm，出水中含有的粒徑超過0.18mm的污泥被截留，并通 過污泥回流系統重新進入到生物反應器的前端;調整每日剩余污泥的 排放量占系統污泥總量的10%-15%;系統排泥過程如下，關閉出水閥 門，打開混合液排泥閥門，混合液進入到水力篩過濾器，截留的顆粒 通過污泥回流系統回流至生物反應器，未被截留的混合液作為剩余污 泥直接排放;

　　4)顆粒污泥連續流系統穩定運行期;

　　保持系統正常運行，顆粒污泥的質量占系統總體污泥質量超過50% 時，將聚氨酯固定填料取出作為其它反應器啟動的接種污泥備用，本 系統以顆粒污泥為主體完成全程自養脫氮;定期監測沉淀池出水中的 亞硝酸鹽濃度，調整系統的溶解氧濃度，保證設計的總氮去除負荷和 總氮去除率，系統調試結束，進入到正常運行期。

　　2.一種基于顆粒污泥的連續流生物脫氮裝置，其特征在于：設有依序 連通的進水水箱(1)、生物反應器(3)、沉淀池(4)和水力篩過濾器 (5);待處理高氨氮廢水通過進水口與進水水箱(1)相連接，進水水 箱(1)的出水口通過進水泵(2)與生物反應器(3)的進水口連通; 生物反應器(3)的混合液依次經過濾篩網(6)、溢流堰(7)，通過管 道和閥門與沉淀池(4)的中心筒連通;沉淀池(4)完成泥水分離后， 底部濃縮污泥通過污泥回流泵(8)經污泥回流管路與生物反應器(3) 始端連通，上清液經沉淀池(4)上部的清水溢流口(9)通過管道與 水力篩過濾器(5)連接;水力篩過濾器二次固液分離后，濾后水作為 最終出水排放，截留的污泥經污泥回流泵(8)回流至生物反應器(3);

　　生物反應器(3)設有排泥管和閥門(10)，排泥管與水力篩過濾 器相連接;排泥時，混合液進入到水力篩過濾器，截留的固體通過污 泥回流系統回流至生物反應器(3)，過濾后的混合液作為剩余污泥排 放;

　　生物反應器(3)的前端內設有板式聚氨酯固定填料(11)，后端設 有溶解氧監測儀(12)和液下攪拌器(13);生物反應器(3)的底部 設有曝氣頭，曝氣頭與空氣壓縮機(14)連通，空氣壓縮機的曝氣管 路上設有氣體流量計(15)。

　　3.根據權利要求2所述的連續流顆粒污泥自養脫氮裝置，其特征是： 所述曝氣管路上的氣體流量計(15)為在線氣體流量計，所述溶解氧 監測儀(12)為在線溶解氧監測儀;所述進水泵(2)、液下攪拌器(13)、 空氣壓縮機(14)、污泥回流泵(8)均設有可控變頻器，并設有PLC 控制器，該P(yáng)LC控制器與所述在線溶解氧監測儀(12)和氣體流量計 (15)進行信號連接，并與所述進水泵(2)、液下攪拌器(13)、空氣 壓縮機(14)、污泥回流泵(8)進行控制連接。

　　說明書

　　基于顆粒污泥的連續流生物脫氮方法及裝置

　　技術領域

　　本發明屬于生化法污水處理技術領域，具體是一種利用顆粒污泥為主體 的全程自養脫氮技術處理高氨氮廢水的方法和裝置。該裝置以固定填料為載 體形成厭氧氨氧化菌生物膜，通過生物膜生長、成熟和脫落，逐漸形成厭氧 氨氧化菌顆粒污泥;最終以顆粒污泥為主體，通過氨氧化菌和厭氧氨氧化菌 的協同作用，實現經濟高效地脫氮。該工藝適用于城市污水處理廠高氨氮消 化污泥脫水液處理，也適用于高氨氮、低碳氮比的工業廢水處理。

　　背景技術

　　氮污染物的去除已經成為污水處理和再生回用的關鍵問題�！笆�五”后 期，氨氮對水質的影響與高錳酸鹽指數基本持平，“十一五”前兩年氨氮已成 為影響地表水質的首要指標。“十二五”期間，氨氮被納入全國主要水污染物 排放約束性控制指標。我國關于氨氮排放標準也日益嚴格。作為新增的約束 性指標，氨氮減排的制度和措施都需在實踐中進行探索。通過污水處理廠升 級改造，提高生活源氨氮去除效率，同時抓住化工、食品加工等重點行業， 可以有效控制氨氮排放總量，較大程度地改善目前水質氨氮超標現象，并減 輕湖庫氨氮和總氮的負荷。

　　目前我國污水中氮污染物的控制仍然存在諸多難題。由于進水水量變化 大、工業廢水影響、進水固體懸浮物濃度高等因素，我國污水處理工藝氨氮 去除效果較低，受季節影響明顯。傳統的生物脫氮技術一般采用硝化-反硝 化工藝，通過硝化菌將氨氮氧化成硝態氮，然后反硝化菌利用有機物將硝態 氮還原成氮氣。而進水中的有機物缺乏時，傳統工藝難以完成良好的反硝化 反應，導致總氮去除難以達標。

　　傳統脫氮工藝操作復雜，運行成本較高。針對傳統脫氮工藝中存在的問 題，科研人員研發出多種新型的生物脫氮工藝，以期提高生物脫氮的效率， 降低其運行成本。厭氧氨氧化生物脫氮技術是眾多新技術之一，近年來受到 科研工作者和污水處理工藝開發人員的廣泛重視。該技術利用厭氧氨氧化菌 的特殊代謝途徑完成生物脫氮，這種細菌可利用亞硝酸鹽作為電子供體直接 將氨氮氧化成氮氣，因此厭氧氨氧化工藝與傳統生物脫氮工藝在氮去除的途 徑和原理上有顯著不同。厭氧氨氧化菌是化能自養菌，以無機碳作為碳源， 因此脫氮過程中無需有機碳源;硝化過程只需將50%的氨氮氧化至亞硝酸 鹽，需氧量和供氧能耗大幅下降;厭氧氨氧化的脫氮效率和去除負荷較高， 同時剩余污泥產量少。厭氧氨氧化技術應用于高氨氮廢水處理中，可節省運 行費用，產生顯著的經濟效益。同時厭氧氨氧化工藝與傳統工藝相比可減少 溫室氣體氧化亞氮的排放，環境效益明顯。

　　厭氧氨氧化技術與傳統脫氮工藝相比具有明顯的優勢，是可持續發展的 生物脫氮技術，有著廣泛和良好的前景。但是厭氧氨氧化菌屬于自養菌，細 胞產率低，不容易在短時間內富集。而厭氧氨氧化菌實現生物脫氮需要與氨 氧化菌協同完成。而在同一系統內存在的氨氧化菌增殖速率快，導致厭氧氨 氧化菌的生長受到影響，難以實現兩種細菌的匹配和平衡。另外，反應器內 的絮體污泥容易流失，導致厭氧氨氧化菌順利富集更加困難。為縮短厭氧氨 氧化工藝的啟動時間，需要強化反應器的污泥持留能力，以促進厭氧氨氧菌 的快速富集。通過設計合理的反應器形式和調整運行條件，實現厭氧氨氧化 污泥的顆�；�是解決厭氧氨氧化難以富集的方法之一。

　　目前，厭氧氨氧化顆粒污泥工藝仍存在某些技術問題，影響厭氧氨氧化 工藝的啟動和穩定運行，包括：①顆粒污泥形成的機制仍然不明確，在不接 種成熟的厭氧氨氧化顆粒污泥的條件下，系統啟動的時間較長;②目前的厭 氧氨氧化顆粒污泥主要在UASB反應器或SBR反應器中得以實現，在連續 流的反應器中仍較少應用;③目前的厭氧氨氧化顆粒污泥系統，在溶解氧控 制方面仍有困難，一般需要間歇曝氣維持較低的溶解氧濃度，增加了系統運 行的復雜程度。而相關的厭氧氨氧化顆粒污泥專利技術仍缺乏報，尤其是在 推流式反應器內形成厭氧氨氧化顆粒污泥的專利技術。綜上，本文提出一種 新型的利用厭氧氨氧化顆粒污泥處理高氨氮廢水的裝置和方法，該系統可快 速形成顆粒污泥，降低系統運行維護的復雜程度，通過自動控制系統協調不 同菌種的相互比例，從而實現系統的高效脫氮和穩定運行。

　　發明內容

　　本發明為了解決上述技術問題，提出一種基于厭氧氨氧化顆粒污泥的 連續流短程硝化-厭氧氨氧化生物脫氮方法和裝置。本發明應用固定填料作 為接種污泥，通過生物膜的生長、成熟和脫落促進系統內顆粒污泥的形成; 通過設置過濾篩網和水力篩過濾器，提高生物反應器對顆粒污泥的持留能 力;從而有效的持留富集厭氧氨氧化菌，增加曝氣池中功能微生物的濃度。 本發明的生物反應器中同時存在懸浮污泥和顆粒污泥兩種污泥形態，可以形 成不同的優勢菌屬，從而將活性污泥法和生物膜法的優點有機的結合起 來，可顯著提高系統的處理能力和運行穩定性。本發明通過合理的反應器 結構和水力流態為不同功能的微生物提供的適宜生長環境，實現厭氧氨氧 化工藝的快速啟動;通過溶解氧、污泥回流、攪拌強度的在線控制實，提高 系統的脫氮效率以及工藝的穩定性。

　　本發明提供的技術方案是：

　　連續流顆粒污泥短程硝化-厭氧氨氧化生物脫氮裝置的運行方法，包括以 下步驟：

　　1)接種污泥培養：接種污泥包括活性污泥和生物膜兩個部分。生物膜接 種過程如下，將聚氨酯固定填料首先浸沒在穩定運行的短程硝化-厭氧氨氧 化系統，帶聚氨酯填料充分吸附系統內活性污泥后，將其轉移并固定于生物 反應器;活性污泥接種過程如下，從污水處理廠回流污泥管道中取活性污泥 混合液，直接注入到生物反應器，并使生物反應器中活性污泥濃度達到 3000-5000mg/L;接種污泥過程完成后，將待處理的高氨氮廢水通入進水水 箱，開啟進水泵，使進水水箱中的高氨氮廢水進入生物反應器，啟動好氧反 應器的曝氣系統和攪拌系統，氨氮的硝化反應開始進行，控制系統的溶解氧 在0.5mg/L，污泥脫水液中的氨氮開始去除;當整個裝置的氨氮去除負荷到 達0.1kg/(m3·d)，氨氮去除率大于90%，總氮去除率大于50%，出水中的亞 硝酸鹽濃度占總氮的比例大于85%時，確認活性污泥適應期結束，進行下一 步驟;

　　2)啟動短程硝化-厭氧氨氧化反應：保持開啟進水泵，從進水水箱中連續 進水到生物反應器;保持開啟曝氣系統，同時通過在線溶解氧檢測系統和相 應的曝氣管路空氣流量的控制，保持溶解氧的基本穩定為0.2-0.3mg/L，污 泥回流比設為50%-100%;通過控制曝氣和攪拌的強度，保證懸浮污泥在缺 氧、好氧反應區充分混合，不出現短流或死區;監測沉淀池清水溢流口出水 中的氨氮濃度，當出水濃度低于50mg/L時，提高生物反應器的進水量，并 調整曝氣系統曝氣強度和調整攪拌器的攪拌強度，以保證各反應器中泥水充 分混合;在提高進水水量的過程中，監測出水中亞硝酸鹽濃度的變化，當出 水中亞硝酸濃度高于1mg/L時，保持進水水量不變，并適當降低系統的溶解 氧濃度，保證系統出水的亞硝酸鹽濃度低于1mg/L。在上述條件下運行，逐 漸提高反應器的進水量，當反應器的總氮去除負荷達到0.8kg/(m3·d)，總氮去 除率超過75%，同時聚氨酯固定填料上生長出超過1mm厚度的紅色生物膜 時，確定短程硝化-厭氧氨氧化過程啟動結束，進入下一步驟;

　　3)厭氧氨氧化顆粒污泥形成和生長期：通過調整曝氣管路的閥門，提高 系統的曝氣量，該階段生物反應器的溶解氧濃度維持在0.5-0.8mg/L;通過將 固定填料底部的曝氣量增加，提高填料表面的水力剪切力，將固定填料表面 形成的顆粒狀紅色生物膜洗脫至反應器。混合液經過孔眼直徑為0.5mm的 過濾篩網溢流進入沉淀池，粒徑大于0.5mm的顆粒污泥可被截留在反應器 內。過濾篩網每日用出水清洗一次，避免堵塞，影響系統的正常運行。開啟 水力篩過濾器，篩網粒徑選擇0.18mm，出水中含有的粒徑超過0.18mm的 污泥可被截留，并通過污泥回流系統重新進入到生物反應器的前端。調整每 日剩余污泥排放的量在系統污泥總量的10%-15%;系統排泥過程如下，關閉 出水閥門，打開混合液排泥閥門，混合液進入到水力篩過濾器，截留的顆粒 通過污泥回流系統回流至生物反應器，未被截留的混合液作為剩余污泥直接 排放。

　　4)顆粒污泥連續流系統穩定運行期;保持系統正常運行，顆粒污泥的質 量占系統總污泥質量超過50%時，將聚氨酯固定填料取出作為其他反應器啟 動的接種污泥備用，本系統以顆粒污泥為主體完成全程自養脫氮。定期監測 沉淀池出水中的亞硝酸鹽濃度，適當調整系統的溶解氧濃度，保證設計的總 氮去除負荷和總氮去除率，系統調試結束，進入到正常運行期。

　　本發明的運行工藝原理：聚氨酯填料首先浸沒在已經穩定運行的短程硝 化-厭氧氨氧化反應器中，利用聚氨酯填料比表面積大的特點吸附部分厭氧 氨氧化活性污泥。將聚氨酯填料固定于生物反應器后，通過調節曝氣強度和 進水水量維持溶解氧在0.2-0.3mg/L。在該運行條件下，厭氧氨氧化菌可以 逐漸增殖并形成成熟厭氧氨氧化菌生物膜。生物膜進一步增殖后，在表面形 成顆粒狀的突起。這些突起在曝氣和水力剪切力的作用下脫落進入到反應器 內，以顆粒污泥的形式存在，從而增加了系統內厭氧氨氧化菌的豐度，進一 步提高了系統的脫氮效率。

　　反應器將進水、回流污泥和反應器內的懸浮活性污泥、顆粒污泥均勻混 合。空氣壓縮機為生物反應器曝氣。系統內的氨氮在懸浮污泥中的氨氧化菌 作用下氧化成亞硝酸鹽，顆粒污泥富集的厭氧氨氧化菌利用剩余的氨氮將亞 硝酸鹽還原成氮氣，從而實現脫氮。生物反應器的溶解氧通過溶解氧監測儀 監測，通過調節曝氣管路上轉子流量計維持溶解氧適宜的濃度，保證系統有 足夠的亞硝酸鹽作為厭氧氨氧化生長的基質，同時不產生積累。

　　好氧反應器的泥水混合物經過0.5mm孔徑的篩網進入到沉淀池，粒徑大 于0.5mm的顆�？杀唤亓粼谏�物反應器內。沉淀池通過重力作用進行泥水 分離，上清液進入到水力篩過濾器，污泥沉淀在底部的污泥斗，經污泥回流 泵提升至生物反應器。水力篩過濾器的孔徑選擇0.18mm，粒徑大于0.18mm 的顆粒被截留重新回流至生物反應器，而濾后水作為最終出水。剩余污泥排 放也通過水力篩過濾器完成，將混合液直接進入到水力篩過濾器，截留的顆 粒污泥回流至生物反應器，粒徑小于0.18mm的混合液作為剩余污泥排放。

　　基于前述工藝運行原理和具體方法，本發明提供了基于顆粒污泥的連續 流短程硝化-厭氧氨氧化生物脫氮裝置，具體包括：

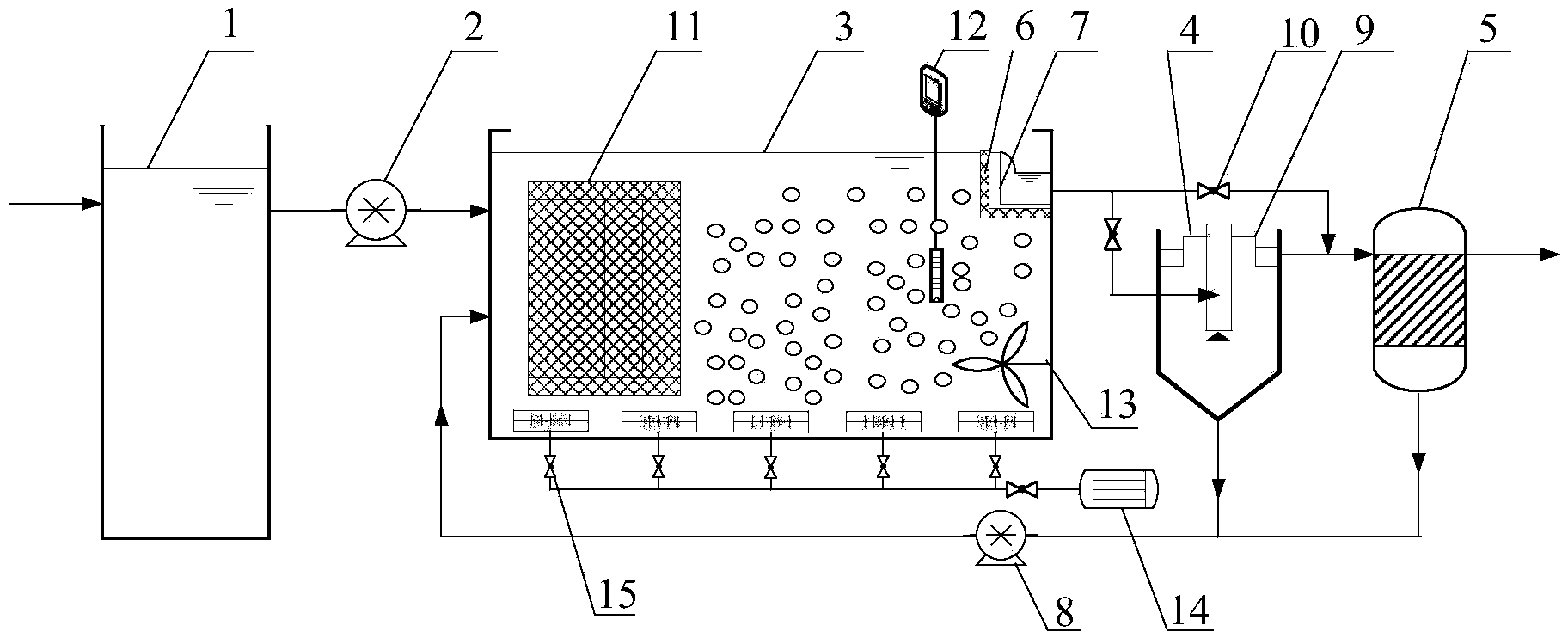

　　設有依序連通的用以儲存高氨氮、低碳氮比廢水的進水水箱、生物反應 器、沉淀池和水力篩過濾器;待處理高氨氮廢水通過進水口與所述進水水箱 相連接，進水水箱的出水口通過進水泵與生物反應器的進水口連通;生物反 應器的混合液依次經過濾篩網、溢流堰，通過管道和閥門與沉淀池的中心筒 連通;沉淀池完成泥水分離后，底部濃縮污泥通過污泥回流泵經污泥回流管 路與生物反應器始端連通，上清液經沉淀池上部的清水溢流口通過管道與水 力篩過濾器連接;水力篩過濾器二次固液分離后，濾后水作為最終出水排放， 截留的污泥經污泥回流泵回流至生物反應器。生物反應器設有排泥管和閥 門，排泥管與水力篩過濾器相連接。系統排泥時混合液進入水力篩過濾器， 截留的固體通過污泥回流系統回流至生物反應器，過濾后的混合液作為剩余 污泥排放。生物反應器的前端內設有板式聚氨酯固定填料，后端設有溶解氧 監測儀和液下攪拌器;生物反應器的底部設有曝氣頭，曝氣頭與空氣壓縮機 連通，空氣壓縮機的曝氣管路上設有氣體流量計。

　　進一步完善和實施的補充方案是：

　　所述曝氣管路上的氣體流量計為在線氣體流量計，所述反應器的溶解氧 監測儀為在線溶解氧監測儀;所述進水泵和液下攪拌器電機、空氣壓縮機、 污泥回流泵均設有可控變頻器，并設有PLC控制器，該P(yáng)LC控制器與所述 在線溶解氧監測儀和氣體流量計進行信號連接，并與所述進水泵和空氣壓縮 機、污泥回流泵、攪拌器電機進行控制連接。

　　與傳統的高氨氮污水處理工藝和常規的厭氧氨氧化脫氮處理工藝等現有 技術相比，本發明具有如下優點：

　　1)本發明通過生物膜的接種和培育，可實現厭氧氨氧化顆粒污泥系統的 快速啟動。在本系統中，固定填料為厭氧氨氧化菌富集提供適宜的環境，避 免污泥絮體中過高的溶解氧對厭氧氨氧化菌的抑制作用，因此顆粒污泥可通 過污泥生物膜的快速增殖和逐漸脫落而穩定形成。該種顆粒污泥造粒方式， 不需要特殊的水力條件篩選和絮凝劑投加，降低了顆粒污泥啟動和運行的技 術門檻;

　　2)本發明為不同的功能菌屬提供適宜的生長條件。利用懸浮活性污泥為 氨氧化菌生長提供充足的溶解氧等適宜的生長條件，可提高系統的氨氧化活 性;通過顆粒污泥的長污泥齡可實現厭氧氨氧化菌的富集，提高系統的厭氧 氨氧化活性。系統中絮體污泥和顆粒污泥的共存，有利于兩種功能菌充分發 揮各自的活性，提高系統整理的脫氮效率。

　　3)本發明利用篩網和水力篩過濾器實現了功能菌選擇性富集，提高了系 統運行的穩定性。剩余污泥排放時，水力篩過濾器可實現不同粒徑的污泥的 分離，從而選擇性的將富含氨氧化菌的小粒徑污泥排放，而顆粒污泥通過篩 網和水力篩過濾器充分持留，有利于厭氧氨氧化活性的提高。污泥的選擇性 排放也有利于系統兩種功能細菌的活性調控，降低了系統運行的復雜程度。

　　4)本發明將顆粒污泥與連續流反應器相結合，拓寬了顆粒污泥的應用范 圍。在連續流和推流式的反應器中穩步形成顆粒污泥，擴展了顆粒污泥的應 用范圍，有利于該項技術的推廣應用。而且該技術不需要長期使用固定填料， 可降低系統的基礎投資。
