申請日2013.12.05
公開(公告)日2014.04.23
IPC分類號C02F1/461
摘要

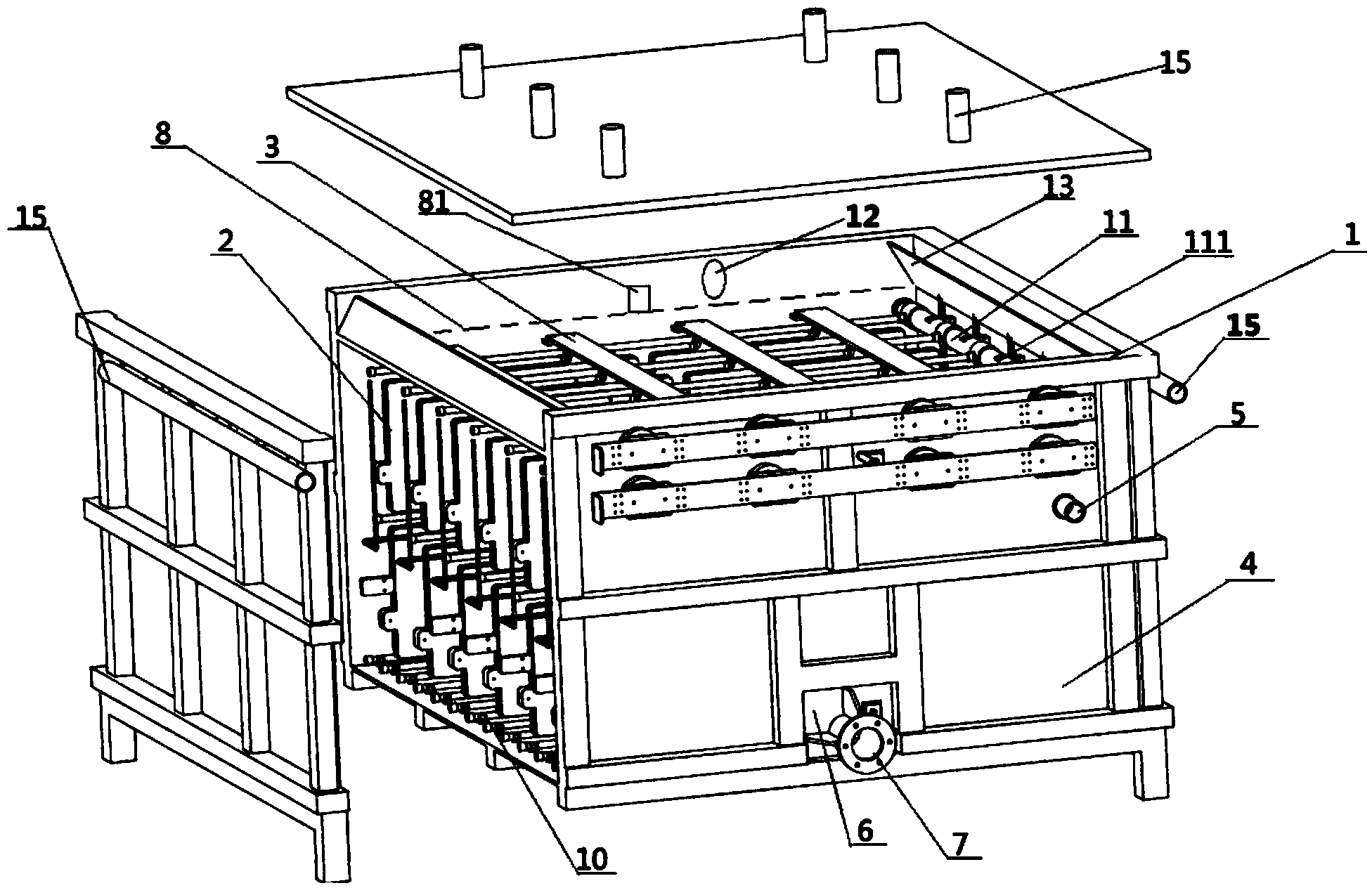

本發明公開了一種模塊化單體電化水處理箱，包括一箱體，所述箱體內設置有若干電極板;所述電極板通過電極板上位固定板固定于箱體內，所述各電極板平行間隔排列，所述箱體的正板面設置有一進水口和一排水口，所述排水口連接電磁閥;所述箱體內設置有上水位刻度線和下水位刻度線，所述上水位刻度線處設置有上水位傳感器，所述下水位刻度線處設置有下水位傳感器;在所述箱體外設置一控制器，用于控制所述上水位傳感器、所述下水位傳感器和所述電磁閥;所述箱體底部設置一沖刷裝置;所述箱體頂部設置一噴淋進水沖洗裝置。本發明提供的模塊化單體電化水處理箱，可以根據廢水排放量的大小對設備進行自由組合調整，處理時間短，處理效果好。
權利要求書
1.一種模塊化單體電化水處理箱，包括箱體，所述箱體內設置有若干電極 板，其特征在于：
所述電極板通過電極板上位固定板固定于箱體內，所述各電極板平行間隔排 列，所述箱體的正板面設置有一進水口和一排水口，所述排水口連接電磁閥;
所述箱體內設置有上水位刻度線和下水位刻度線，所述上水位刻度線處設置 有上水位傳感器，所述下水位刻度線處設置有下水位傳感器;
所述箱體底部設置一沖刷裝置;
所述箱體頂部設置一噴淋進水沖洗裝置。
2.根據權利要求1所述的一種模塊化單體電化水處理箱，其特征在于：所 述沖刷裝置包括一進水管，所述進水管兩端各連接有一回流管，所述回流管垂直 于所述進水管，所述兩根回流管之間設置有若干噴水管，所述噴水管一一對應設 置在所述電極板的下方，所述噴水管上均布有若干噴水孔。
3.根據權利要求2所述的一種模塊化單體電化水處理箱，其特征在于：所 述噴水孔的角度設置為平面向上90度。
4.根據權利要求1-3任一所述的一種模塊化單體電化水處理箱，其特征在 于：所述噴淋進水沖洗裝置包括一主流管和與所述主流管垂直設置的若干分流 管，所述分流管一一對應設置在所述電極板的上方;所屬分流管都均布有若干噴 淋孔;所述主流管連接有一主進水管，所述主進水管與所述箱體的進水口連接; 所述主流管兩端設置有主流管封蓋，所述分流管末端設置有分流管末端封蓋;所 述主流管上還設置有若干主流管支架。
5.根據權利要求4所述的一種模塊化單體電化水處理箱，其特征在于：每 個所述分流管末端均設置有一個分流管支架。
6.根據權利要求5所述的一種模塊化單體電化水處理箱，其特征在于：所 述噴淋孔的角度設置為平面向下45度。
7.根據權利要求6所述的一種模塊化單體電化水處理箱，其特征在于：所 述箱體的頂部和兩側均設置有若干空氣外排導流管，所述各導流管之間相互連 通。
8.根據權利要求7所述的一種模塊化單體電化水處理箱，其特征在于：所 述箱體內上水位刻度線上方設置有一危險報警裝置。
9.根據權利要求1-3任一所述的一種模塊化單體電化水處理箱，其特征在 于：所述箱體兩側各設置有一遮流板。
10.根據權利要求1-3任一所述的一種模塊化單體電化水處理箱，其特征在 于：所述箱體內設置有一光敏監控器。
說明書
一種模塊化單體電化水處理箱
技術領域
本發明涉及一種水處理電解裝置，特別是一種模塊化單體電化水處理箱。
背景技術
為防止一般工業廢水排放后對環境造成污染，在排放之前，必需對工業廢水 加以處理以達到排放標準�，F(xiàn)有技術是采用電化學技術中的電解方式將一般工業 廢水中極性有機化學分子及離子型態的水溶性化合物予以有效且經濟地去除。
電化法處理工業及城市污水技術，與傳統的處理方法有質的區別。從技術角 度分析，它綜合了化學、電解、電離、電絮凝和電氣浮等多種電效應，因而，電 化法處理污水是一項復雜的技術。
中國專利201020218293.8，公開了一種適用于電化學原理對各類水體進行 電解方式的反應處理的控制槽，其除了能有效的控制水體的流量、流速，達到反 應器的最佳處理效果，同時也適應超大排量的污水深度處理工程。其包括槽體， 槽體中設有單體處理槽，單體處理槽包括上位水過流隔墻、下位水過流隔墻和排 污孔，下位水過流隔墻的底部設有下位過流水道空間，上位水過流隔墻和下位水 過流隔墻形成單體處理槽，單體處理槽中設有排污孔。有效的提高電解處理效果， 釋放電解材料的最大反應功效，操作方便，自動化程度高。此發明所述的控制槽， 存在以下缺點：(1)不能根據廢水排放量的大小對設備進行自由組合調整;(2) 進水方式為直接進水，待處理水需要較長時間才能流經各電極板，因而處理過程 較慢，處理效果不好;(3)進水出水過程復雜，不能實現自動化操作;(4)處理 過程造成電極板上的污物積累，影響電極板的工作效率，降低其使用壽命;(5)
發明內容
本發明要解決的技術問題是克服現有技術的缺陷，提供一種可以根據廢水排 放量的大小對設備進行自由組合調整，處理時間短，處理效果好的自動化的電化 水處理箱。
為了解決上述技術問題，本發明提供了如下的技術方案：
本發明一種模塊化單體電化水處理箱，包括一箱體，所述箱體內設置有若干 電極板;
所述電極板通過電極板上位固定板固定于箱體內，所述各電極板平行間隔排 列，所述箱體的正板面設置有一進水口和一排水口，所述排水口連接電磁閥;
所述箱體內設置有上水位刻度線和下水位刻度線，所述上水位刻度線處設置 有上水位傳感器，所述下水位刻度線處設置有下水位傳感器;
在所述箱體外設置一控制器，用于控制所述上水位傳感器、所述下水位傳感 器和所述電磁閥;
所述箱體底部設置一沖刷裝置;
所述箱體頂部設置一噴淋進水沖洗裝置。
進一步地，所述噴淋進水沖洗裝置包括一主流管和與所述主流管垂直設置的 若干分流管，所述分流管一一對應設置在所述電極板的上方;所屬分流管均布有 若干噴淋孔;所述主流管連接有一主進水管，所述主進水管與所述箱體的進水口 連接;所述主流管兩端設置有主流管封蓋，所述分流管末端設置有分流管末端封 蓋;所述主流管上還設置有若干主流管支架，以防止主流管彎曲變形。
如果箱體太大，支架除主進水管處設置外，每個所述分流管末端也均設置一 個分流管支架，以防止分流管彎曲變形。
優選地，所述噴淋孔的角度設置為平面向下45度。
工作時，首先啟動設備電源，打開水泵，開始向箱體注入待處理水，待處理 水經進水口進入箱體，因為所述箱體的進水口與所述噴淋進水沖洗裝置的主進水 管連接，因而待處理水進入所述噴淋進水沖洗裝置，并經主流管流入各分流管， 經噴淋孔噴向其各自下端對應的電極板。
待處理箱內的待處理水至處理箱上水位刻度線時，由上水位傳感器發送信號 至控制器，由控制器下達對水泵停止工作的關閉指令，此時電極板通過直流整流 電源供電，并通過控制器預設的處理程序進行工作。當電極工作完成后，控制器 再次命令啟動電磁閥，由排水口對箱體進行排水，排水至處理箱下水位刻度線時， 再由下水位傳感器發送信號至控制器，由控制器下達對水泵停止工作的關閉指 令，處理箱依次往返進行工作。
進一步地，所述沖刷裝置包括一進水管，所述進水管兩端各連接有一回流管， 所述回流管垂直于所述進水管，所述兩根回流管之間設置有若干噴水管，所述噴 水管一一對應設置在所述電極板的下方，所述噴水管上均布有若干噴水孔。
沖刷裝置在處理箱排水的同時采用水循環方式對電極板進行沖刷。沖刷裝置 的工作采用與電極板同時工作的方式進行，當處理箱完成進水動作后開始進行沖 刷動作，在電極板完成工作后處理箱開始排水至排水完成前這段時間內停止工 作，依次往返重復進行。在工作時，廢水經進水管流向回流管，并流入各噴水管， 經過各噴水孔噴向其各自上端對應的電極板，并流入箱體的底部，擾動底部的沉 淀物。如此，分散的水柱對箱體和電極板進行清洗，防止沉淀物堆積，影響處理 箱正常工作。
另外，沖刷的方式除了采用水循環方式外，還可以采用氣動方式進行沖刷。 利用外加氣源的氣體擾動底部的沉淀物，防止底部沉淀物堆積。沖刷裝置在電極 工作完成后與電磁閥開環排水同時開始工作，當處理箱排水完成，處理箱開始進 水，沖刷裝置停止工作。直至處理箱開始第二次電磁閥開環循環排水，沖刷裝置 又開始工作，依次往返重復進行。
氣動方式?jīng)_刷的外加氣源由空氣壓縮機提供，將空壓機的儲氣罐連接與沖刷 裝置的進氣管(即上述采用水循環方式時的進水管)，當處理箱開始排水時，空 壓機儲氣罐的壓縮氣體開始注入沖刷裝置，當液位開關指示箱體液位處于零時， 壓縮機壓縮氣體輸送停止工作。
水循環方式?jīng)_刷的動力由水泵提供，采用水循環方式?jīng)_刷，除了上述工作周 期外，也可以采用和采用氣動方式?jīng)_刷的工作周期一致，依次往返重復。
氣動方式?jīng)_刷或水循環沖刷均使用上述的沖刷裝置。當采用氣動方式?jīng)_刷時 管道內輸出的是壓縮氣體，當采用水循環方式?jīng)_刷時管道內輸出的是由水泵提供 的箱體內的廢水，這兩種方式均通過控制器進行工作狀態控制。
優選地，所述噴水孔的角度設置為平面向上90度，這樣噴出的水可以直接 噴向電極板，可以更好的清除在電化處理過程中產生的廢物。
進一步地，所述箱體的頂部和兩側均設置有若干空氣外排導流管，所述各空 氣外排導流管之間相互連通，通過空氣外排導流管分散釋放箱體內部產生的各類 氣體，防止處理箱爆炸。
進一步地，為了防止上水位傳感器損壞造成廢水外溢，在所述箱體內上水位 刻度線的上方設置有一危險報警裝置。該危險報警液位裝置同樣由控制器控制， 通過發出警示提示操作人員。
進一步地，為了防止處理過程產生的泡沫外溢到箱外，在所述箱體兩側各設 置有一遮流板。
進一步地，所述箱體內設置有一光敏監控器，光敏監控器可以確保箱體在帶 電狀態時避免未經允許下的干擾，以保證設備和人員的安全，光敏監控器由控制 器進行控制。
另外，根據處理箱處理水量、水質的差異，電極板可以按一層設置，也可以 按上下層設置。設置上下層電極板時，上下電極板之間也應該設置沖刷裝置。
本發明所達到的有益效果是：
(1)可以根據廢水排放量的大小對設備進行自由組合調整;當待處理水量 較大時，既可以在一個處理箱內設置上下層電極板，也可以將多個處理箱層疊連 接起來進行處理，節省空間。
(2)進水方式為噴淋進水，待處理水只需很短時間即可與電極板接觸，因 而處理過程較短，處理效果較好;采用該噴淋方式進水，在處理前先對電極板進 行清刷，提高電極板的工作效率。
(3)進水出水過程簡單，完全實現自動化操作;
(4)設置沖刷裝置，很好的解決了在水處理過程造成電極板上的污物積累， 提高處理箱的工作效率，延長其使用壽命;
(5)設置光敏監控器等安全預警裝置，保證設備和人員的安全。
