申請日2013.12.05
公開(公告)日2014.03.26
IPC分類號C02F9/04
摘要
本發明公開了一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，包括動態阻垢水處理器和靜態阻垢水處理池，動態阻垢水處理器由殼體和第一納米二氧化鈦固載催化件構成，第一納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片，殼體的底部設置進水口，頂部設置出水口，靜態阻垢水處理池通過進水管與殼體上的出水口連接，靜態阻垢水處理池內置有第二納米二氧化鈦固載催化件，第二納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片。本發明能夠?qū)⑺械某晒肝镔|(zhì)催化降解成小分子游離態物質，保證從靜態阻垢水處理池進入鍋爐內的水不會結成硬垢，從靜態阻垢水處理池進入鍋爐的水，在鍋爐運行過程中能使鍋爐中已結成的硬垢逐漸酥松脫落，有除垢功能。
權利要求書

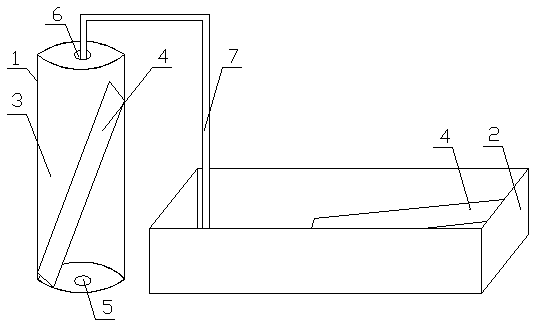

1.一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：包括動態阻垢水處理器(1)和靜態阻垢水處理池(2)，所述動態阻垢水處理器(1)由殼體(3)和置于殼體(3)內的第一納米二氧化鈦固載催化件構成，所述第一納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片(4)，所述殼體(3)的底部設置進水口(5)，頂部設置出水口(6)，所述靜態阻垢水處理池(2)通過進水管(7)與殼體(3)上的出水口(6)連接，所述靜態阻垢水處理池(2)內置有第二納米二氧化鈦固載催化件，所述第二納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片(4)。
2.根據權利要求1所述的一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：所述納米二是氧化鈦固載催化片(4)從下到上依次由陶瓷坯體(8)、釉面層(9)和納米二氧化鈦膜面層(10)構成，釉面層(9)附著在陶瓷坯體(8)表面上，納米二氧化鈦膜面層(10)燒固在釉面層(9)上。
3.根據權利要求1或2所述的一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：所述第一納米二氧化鈦固載催化件和第二納米二氧化鈦固載催化件還包括第一卡管(11)和第二卡管(12)，所述納米二氧化鈦固載催化片(4)一側卡接在第一卡管(11)上，另一側卡接在第二卡管(12)上。
4.根據權利要求3所述的一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：所述納米二氧化鈦固載催化片(4)為兩片，彼此重疊卡接在第一卡管(11)和第二卡管(12)之間。
5.根據權利要求1所述的一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：所述動態阻垢水處理器(1)還包括支架(13)，支架(13)與殼體(3)底部固定連接。
說明書
一種納米二氧化鈦鍋爐阻垢除垢水處理裝置
技術領域
本發明涉及到鍋爐水處理技術領域，尤其涉及一種納米二氧化鈦鍋爐阻垢除垢水處理裝置。
背景技術
水作為熱工介質以來，受熱面和傳熱面的結垢就成為熱交換工藝的一個難題。鍋爐是應用最廣泛的熱工設備，工業鍋爐一般是指除火力發電之外，在人們生產和生活中使用的鍋爐。據不完全統計到目前為止我國各類在役工業鍋爐大約有50多萬臺，約180萬蒸噸/小時，以燃煤為主的鍋爐約占總數的85%左右。實驗數據表明，一般情況下當鍋爐水垢0.5毫米時，就要多消耗2%的燃料;為1毫米時，燃料多消耗10%;為3毫米時，燃料多消耗25%。
以結垢1mm，燃料消耗增加以10%計，燃煤多消耗;5737.5萬噸/年，燃煤以500元/噸計，經濟損失;2868750萬元/年。
鍋爐結垢會造成巨大的經濟損失，還危及鍋爐的安全，縮短鍋爐的使用壽命;鍋爐結垢將會存在以下危害：
一、降低鍋爐的導熱系數，當水垢厚度較大時，爐管的冷卻也會受到影響，使得爐壁溫度明顯升高，進而造成鍋筒、管壁出現過熱、變形、裂紋、鼓包、爆管甚至爆炸等。
二、燃料浪費，水垢的導熱系數低，使鍋爐受熱面和傳熱面的熱效率降低，在同等出力的情況下，消耗燃料增加。
三、影響水循環，鍋爐的水冷壁管結垢，流通截面將變小，增加了鍋爐內水的流動阻力，嚴重時可能堵塞管道，破壞鍋爐的水循環系統，引發安全事故的幾率也明顯增大。
四、縮短鍋爐的使用壽命，鍋爐結垢產生垢下腐蝕，是鍋爐報廢的主要原因之一。
五、除垢危害，鍋爐結垢不可避免，除垢是保證鍋爐正常運行的維護方法，除垢措施不當將造成鍋爐內壁的損壞，也是縮短鍋爐使用壽命的原因之一。
鍋爐水處理的目的是阻止結垢，現有兩種形式，鍋爐外處理和鍋爐內處理。
1、鍋爐外處理;用鈉離子交換器把鈣、鎂離子交換出水體，即水的軟化處理，每生產1噸軟水大約需要消耗2公斤食鹽，食鹽隨鈉離子交換器再生廢液排入水體會造成水體的永久性污染，發達國家已實行限制或禁止鈉離子交換器的使用。
2、鍋爐內處理;向鍋爐內投加阻垢劑，使成垢物質不在鍋爐內結成硬垢，形成水渣，容易清洗。磷系阻垢劑是使用較多一種阻垢劑，磷排入水體形成富營養化，茲生藻類，污染環境，發達國家已嚴格實行限磷和禁磷措施。
公開號為CN 201547960U，公開日為2010年8月11日的中國專利文獻公開了一種立式熱水鍋爐阻垢裝置，其特征在于：在立式熱水鍋爐的內膽頂上部增設一阻垢板，水垢從火焰直接炙烤的內膽頂及煙管下部強烈換熱區產生、集結轉移到阻垢板上沉積。
該專利文獻公開的立式熱水鍋爐阻垢裝置，通過在內膽頂上部增設阻垢板將原本在內膽頂及煙管下部上產生的水垢進行轉移，水垢最終還是會在鍋爐內沉積，不能從根本上阻止鍋爐內水垢的產生。
發明內容
本發明為了克服上述現有技術的缺陷，提供一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，本發明采用“動態阻垢水處理器和靜態阻垢水處理池”這種結構，能夠有效地降解水中的膠體物質、藻類和細菌，破壞結垢基礎條件;同時把成垢物質催化降解成小分子游離態物質，從而使從靜態阻垢水處理池進入鍋爐的水不會結成硬垢，在鍋爐中已結成的硬垢在運行過程中會逐漸酥松脫落，達到到阻垢、除垢的目的;游離在鍋爐中的成垢物質可以通過鍋爐排污減持。
本發明通過下述技術方案實現：
一種納米二氧化鈦鍋爐阻垢除垢水處理裝置，其特征在于：包括動態阻垢水處理器和靜態阻垢水處理池，所述動態阻垢水處理器由殼體和置于殼體內的第一納米二氧化鈦固載催化件構成，所述第一納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片，所述殼體的底部設置進水口，頂部設置出水口，所述靜態阻垢水處理池通過進水管與殼體上的出水口連接，所述靜態阻垢水處理池內置有第二納米二氧化鈦固載催化件，所述第二納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片。
所述納米二氧化鈦固載催化片從下到上依次由陶瓷坯體、釉面層和納米二氧化鈦膜面層構成，釉面層附著在陶瓷坯體表面上，納米二氧化鈦膜面層燒固在釉面層上。
所述第一納米二氧化鈦固載催化件和第二納米二氧化鈦固載催化件還包括第一卡管和第二卡管，所述納米二氧化鈦固載催化片一側卡接在第一卡管上，另一側卡接在第二卡管上。
所述納米二氧化鈦固載催化片為兩片，彼此重疊卡接在第一卡管和第二卡管之間。
所述動態阻垢水處理器還包括支架，支架與殼體底部固定連接。
本發明納米二氧化鈦鍋爐阻垢除垢水處理裝置工作原理如下：
使用時，將水管接到阻垢器的殼體的底部進水口上，在水壓的作用下流過殼體，對水中的膠體物質、藻類、細菌和成垢物質進行一次動態處理，即粗處理;經粗處理的水流入靜態阻垢水處理池，進行二次處理，即精細處理，進一步降解水中膠體物質、藻類和細菌，把成垢物質催化氧化成小分子游離態物質，得到阻垢目的。
通過動態阻垢水處理器和靜態阻垢水處理池的相互配合，能夠有效將水中的成垢物質催化降解成小分子游離態物質，從而使從靜態阻垢水處理池進入鍋爐內的水不會結成硬垢，得到阻垢目的。
本發明的有益效果主要表現在以下幾個方面：
一、采用“動態阻垢水處理器和靜態阻垢水處理池，動態阻垢水處理器由殼體和置于殼體內的第一納米二氧化鈦固載催化件構成，第一納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片，殼體的底部設置進水口，頂部設置出水口，靜態阻垢水處理池通過進水管與動態阻垢水處理器殼體上的出水口連接，靜態阻垢水處理池內置有第二納米二氧化鈦固載催化件，第二納米二氧化鈦固載催化件包括納米二氧化鈦固載催化片。當水流過動態阻垢水處理器時，即進行一次對水中膠體物質、藻類、細菌和成垢物質的動態處理。經動態阻垢水處理器流入靜態阻垢水處理池，進行二次處理加工保質，進一步降解水中的膠體物質、藻類和細菌，把成垢物質降解成小分子游離態物質，得到阻垢目的。
二、第一納米二氧化鈦固載催化件和第二納米二氧化鈦固載催化件還包括第一卡管和第二卡管，所述納米二氧化鈦固載催化片一側卡接在第一卡管上，另一側卡接在第二卡管上，能夠?qū)⒓{米二氧化鈦固載催化片進行有效保護，起到定位的作用，在水中傾斜放置，能夠使附著在表面的固型容易脫落沉降，保持納米二氧化鈦固載催化片的清潔和效能。
三、納米二氧化鈦固載催化片為兩片，彼此重疊卡接在第一卡管和第二卡管之間，增加催化面積，提高催化效率。
四、動態阻垢水處理器還包括支架，支架與殼體底部固定連接，動態阻垢水處理器底部與地面隔開，不易受潮，能夠有效保護動態阻垢水處理器，延長動態阻垢水處理器的使用壽命。
