申請日2013.12.05
公開(公告)日2014.04.23
IPC分類號C02F1/46; G05B19/418
摘要
本發明公開了一種污水電化處理過程智能控制系統，包括：前饋模塊，用于采集處理前原水水質指標數據并將其進行整合，發送到智能化控制模塊;智能化控制模塊，用于對原水水質指標數據進行優化運算，選擇采取相應的調節參數組合來進行控制;調節參數整合模塊，用于對污水電化處理過程所需的參數進行調節;污水電化處理模塊，用于進行污水電化處理;測量模塊，用于檢測處理后水質的指標數據，并將檢測結果發送到智能化控制模塊。本發明還公開了一種污水電化處理過程智能控制方法。本發明提供的污水電化處理過程智能控制系統和智能控制方法，可以根據待處理水水質變化的不同采取不同的調節參數組合來進行控制，從而提高了被處理廢水的質量。
權利要求書
1.一種污水電化處理過程智能控制系統，其特征在于，包括前饋模塊、智 能化控制模塊、調節參數整合模塊、污水電化處理模塊和測量模塊，其中：
前饋模塊，用于在線采集處理前原水水質指標數據，將采集的處理前原水水 質指標數據進行整合，并發送到智能化控制模塊;
智能化控制模塊，用于根據所述前饋模塊發送的處理前原水水質指標數據以 及處理后水質的指標數據，進行在線優化運算，選擇采取相應的調節參數組合來 進行控制;
調節參數整合模塊，用于根據所述智能化控制模塊選擇的相應調節參數組 合，對污水電化處理過程所需的參數進行調節;
污水電化處理模塊，用于根據所述調節參數整合模塊調節的參數，進行污水 電化處理;
測量模塊，用于在線檢測處理后水質的指標數據，并將檢測結果發送到所述 智能化控制模塊。
2.根據權利要求1所述的一種污水電化處理過程智能控制系統，其特征在 于，所述前饋模塊在線采集的參數包括：溫度、PH值、導電率、濁度、溶氧、 余氯、COD值、SS值、BOD值和NH3-N值。
3.根據權利要求1所述的一種污水電化處理生產過程智能控制系統，其特 征在于，所述智能化控制模塊還用于：
對原水水質指標數據進行預處理;
確定輔助變量;
剔除異常數據;
對污水電化處理生產過程實現污水處理設備自動進/出水、生產系統溫度、 壓力、流量、液位、化學成分進行在線自動檢測和控制;
對數據進行數據格式化、標準化。
4.根據權利要求1所述的一種污水電化處理過程智能控制系統，其特征在 于，所述調節參數整合模塊，其調節參數組合包括：電量、時間、電壓、電流、 頻率、波形、電極間距、多重電極、不同材質電極。
5.一種使用如權利要求1所述污水電化處理過程智能控制系統的智能控制 方法，其特征在于，包括以下步驟：
(1)由前饋模塊在線采集處理前原水水質指標數據，將采集的處理前原水 水質指標數據進行整合，并發送到智能化控制模塊;
(2)由智能化控制模塊對前饋模塊發送的原水水質指標數據以及測量模塊 發送的處理后水質指標數據，進行在線優化運算，選擇采取相應的調節參數組合 來進行控制;
(3)由調節參數整合模塊根據智能化控制模塊選擇的相應調節參數組合， 對污水電化處理過程所需的參數進行調節;
(4)由污水電化處理模塊根據調節參數整合模塊調節的參數，進行污水電 化處理;
(5)由測量模塊對處理后水質進行在線檢測，獲取指標數據，并將檢測結 果發送到所述智能化控制模塊，由智能化控制模塊將檢測結果和預設信息進行對 比，并根據偏差作出相應修正。
說明書
一種污水電化處理過程智能控制系統及其智能控制方法
技術領域
本發明涉及污水處理領域，具體涉及一種污水電化處理過程智能控制系統及 其智能控制方法。
背景技術
隨著國民經濟的增長和公眾環保意識的增強，污水處理自動化技術迎來了前 所未有的發展機遇。在現有采用電化方法處理污水生產過程中，目前基本沿用以 處理時間長短和簡單地調節電壓高低或電流大小的方式來控制電化處理的出水 水質，由于該控制方法配置簡單粗糙，調節參數單一，且不能對調節對象在生產 過程中水質的復雜變化作出及時有效的響應，故大多存在著污水經電化處理后水 質指標波動大，頻次高，生產過程運行不穩定，電化處理效果不可靠，處理成本 高的共性問題。由于這種控制方法配置簡單，其所形成的控制品質和性能遠不能 滿足實際生產的要求，使得污水電化處理生產過程難以實現穩定而有效的控制， 雖然國內有一些實驗和專利的報導，卻都不能從根本上解決此類問題，所以目前 仍然不能夠在污水處理實際生產過程中普及和真正大規模推廣應用。
發明內容
本發明要解決的技術問題是克服現有技術的缺陷，提供一種在污水處理工藝 過程中達到出水水質穩定、處理生產過程運行穩定、處理成本低，并使電化處理 效果真實可靠的、對控制系統品質和性能大幅度提升的、可以實現污水電化處理 生產過程自動化智能控制的控制系統和控制方法。
為了解決上述技術問題，本發明提供了如下的技術方案：

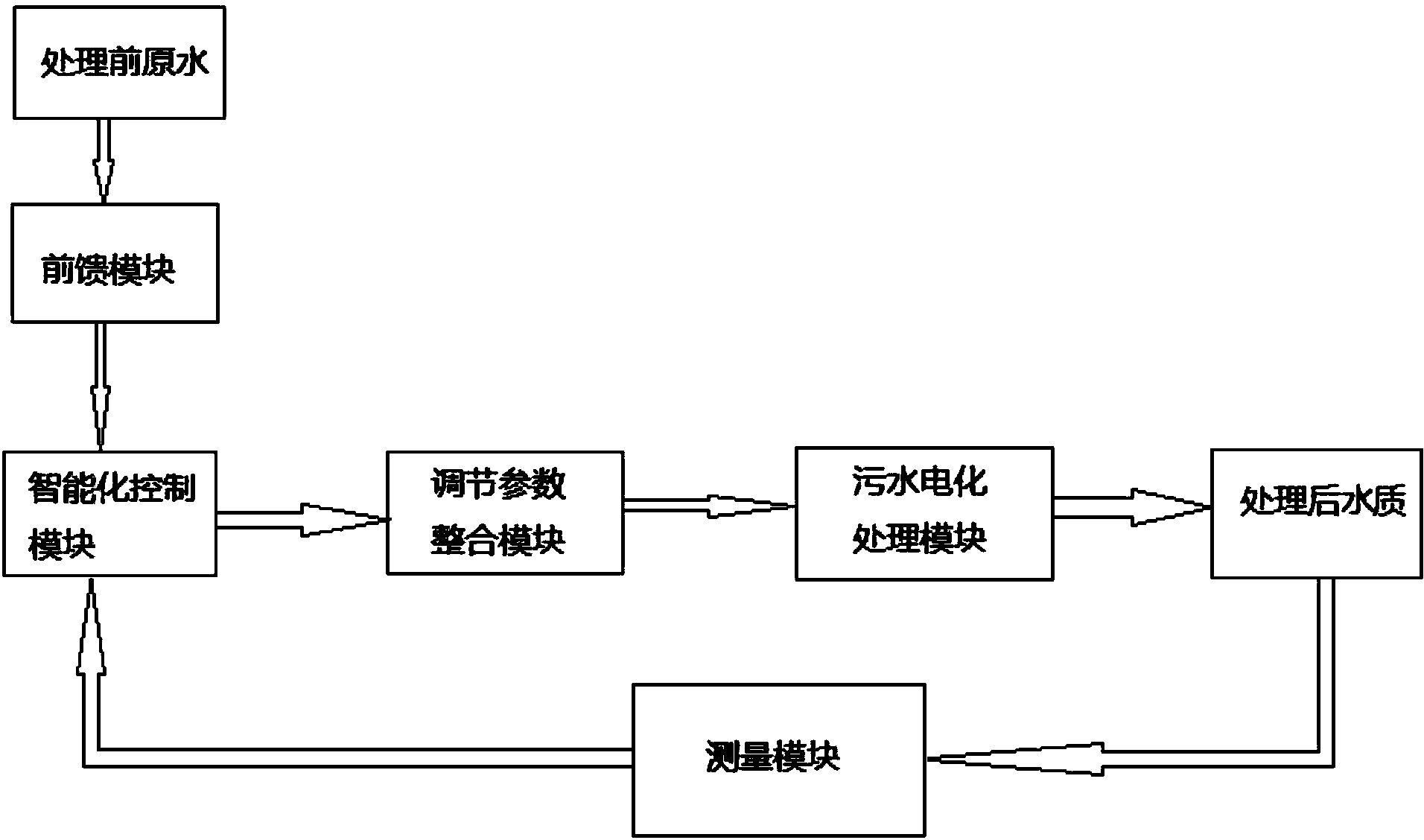

本發明一種污水電化處理過程智能控制系統，包括前饋模塊、智能化控制模 塊、調節參數整合模塊、污水電化處理模塊和測量模塊，其中：
前饋模塊，用于采集處理前原水水質指標數據，將采集的處理前原水水質指 標數據進行整合，并發送到智能化控制模塊;
智能化控制模塊，用于根據所述前饋模塊發送的處理前原水水質指標數據以 及測量模塊發送的處理后水質指標數據，進行在線優化運算，選擇采取相應的調 節參數組合來進行控制;
調節參數整合模塊，用于根據所述智能化控制模塊選擇的相應調節參數組 合，對污水電化處理過程所需的參數進行調節;
污水電化處理模塊，用于根據所述調節參數整合模塊調節的參數，進行污水 電化處理;
測量模塊，用于檢測處理后水質的指標數據，并將檢測結果發送到所述智能 化控制模塊。
進一步地，所述前饋模塊的參數包括但不僅限于：溫度、PH值、導電率、 濁度、溶氧、余氯、COD值、SS值、BOD值和NH3-N值。
進一步地，所述智能化控制模塊還用于：
對原水水質指標數據進行預處理;
確定輔助變量;
剔除異常數據;
對污水電化處理生產過程實現污水處理設備自動進/出水、生產系統溫度、 壓力、流量、液位、化學成分進行在線自動檢測和控制;
對數據進行數據格式化、標準化。
一種污水電化處理過程智能控制方法，包括以下步驟：
(1)由前饋模塊采集處理前原水水質指標數據，將采集的處理前原水水質 指標數據進行整合，并發送到智能化控制模塊;
(2)由智能化控制模塊對前饋模塊發送的原水水質指標數據以及測量模塊 發送的處理后水質指標數據，進行在線優化運算，選擇采取相應的調節參數組合 來進行控制;
(3)由調節參數整合模塊根據智能化控制模塊選擇的相應調節參數組合， 對污水電化處理過程所需的參數進行調節;
(4)由污水電化處理模塊根據調節參數整合模塊調節的參數，進行污水電 化處理;
(5)由測量模塊對處理后水質進行檢測，獲取指標數據，并將檢測結果發 送到所述智能化控制模塊，由智能化控制模塊將檢測結果和預設信息進行對比， 并根據偏差作出相應修正。
本發明與前饋加反饋單回路閉環調節系統的傳統方法的區別在于，針對調節 對象的各種干擾，嵌入使用了調節參數整合技術(集電量、電壓、電流、頻率、 波形、時間、電極間距、多重電極、不同材質的電極等多變量參數的篩選優化組 合)來及時有效地響應克服干擾，這樣配置的調節系統既能夠跟據電化處理設備 進水的原水水質檢測數據(例如：溫度、PH值、導電率、濁度、溶氧、余氯、 COD值、SS值、BOD、NH3-N值等)作為前饋參數來進行設定值適時修正，又可 以根據污水處理設備出水的水質檢測數據(例如：COD、NH3-N值等及其它所需 要控制的值)作為被調參數進行適時偏差修正，從而達到有效控制的目的。這就 在傳統調節方式的基礎上，采用新技術的方法進一步豐富和優化了系統配置。
本發明所達到的有益效果是：
(1)在污水電化處理過程中，由于進水水質變化不定，本方法可以根據其 變化，通過對前饋量進行智能化模塊運算后，從調節參數整合模塊調取相應的、 不同的調節參數組合來進行控制，從而及時有效地克服了進水干擾，結合系統配 置的被調參數閉環控制回路，可以穩定并精確地提高被處理污水的質量，使電化 處理效果真實可靠。
(2)由于采用了污水電化處理自動化智能控制的方法，使得在污水電化處 理生產過程中能夠保持生產過程運行穩定、安全、可靠，且可以無人值守連續運 行，所以能夠在實際生產中推廣應用。
(3)由于采用了污水電化處理自動化智能控制的方法，使得在污水電化處 理生產過程中，通過智能化模塊運算后采用調節參數整合模塊來采取相應的、不 同的調節方式進行控制，所以比現有簡單控制方法更加優越，有效地、有針對性 的控制和降低了污水處理成本。
(4)采用智能化控制模塊和調節參數整合模塊及原水前饋模塊配置成的多 功能閉環調節系統，比傳統的前饋加反饋閉環調節系統增加了智能化運算和調節 參數整合模塊，進一步優化了傳統調節方式的配置，從而提升了調節系統的品質 和性能。
(5)根據污水的排放量及國家規定的相關排放標準，該方法既能適用于各 類污水電化處理設備在生產過程中自動化智能控制的要求，也可以適用于產能大 小不同的模塊化組合電化處理設備的生產過程自動化智能控制要求。
(6)由于還適用于連續不間斷污水處理工藝過程的自動化智能控制，因此， 可以在現有的和新建的各類污水處理廠得到廣泛應用。由于該發明的控制品質和 性能提高，所以污水處理水質指標穩定、生產過程可靠、污水處理成本也會得到 一定程度降低。
