申請日2013.12.05

　　公開(公告)日2014.05.07

　　IPC分類號B01D35/16; B01D35/18; B01D35/30

　　摘要

　　本實用新型公開了一種用于疫苗生產的廢水過濾裝置，包括由過濾腔、頂蓋和底座組成的主體，所述過濾腔和底座之間設有通孔，所述過濾腔內設有過濾器，所述過濾器安裝于所述通孔上，所述過濾腔連接進水管，所述進水管上設有進水閥，所述頂蓋上設有加熱裝置，所述底座連接一出水管，所述出水管上設有流量計，所述出水管上位于所述流量計外端還連接有進氣管和排水管，所述進氣管連接氣泵，所述進氣管上設有電磁閥，所述排水管上設有排水閥，一控制器分別與電磁閥、氣泵、流量計以及加熱裝置電聯。本實用新型結構設計合理，控制器可控制氣泵通過進氣管對過濾器進行反吹，除掉過濾器上堵住的雜質，對過濾器進行清潔，保證了過濾效果，具有實用性。

　　權利要求書

　　1.一種用于疫苗生產的廢水過濾裝置，其特征在于：包括由過 濾腔、頂蓋和底座組成的主體，所述過濾腔和底座之間設有通孔，所 述過濾腔內設有過濾器，所述過濾器安裝于所述通孔上，所述過濾腔 連接進水管，所述進水管上設有進水閥，所述頂蓋上設有加熱裝置， 所述底座連接一出水管，所述出水管上設有流量計，所述出水管上位 于所述流量計外端還連接有進氣管和排水管，所述進氣管連接氣泵， 所述進氣管上設有電磁閥，所述排水管上設有排水閥，一控制器分別 與電磁閥、氣泵、流量計以及加熱裝置電聯。

　　2.根據權利要求1所述的用于疫苗生產的廢水過濾裝置，其特 征在于：所述進水管上連接一廢水管，所述廢水管上設有廢水閥。

　　3.根據權利要求2所述的用于疫苗生產的廢水過濾裝置，其特 征在于：所述廢水管另一端通入一水槽底部，所述水槽頂部設有排氣 口，所述水槽內裝有消毒液。

　　4.根據權利要求3所述的用于疫苗生產的廢水過濾裝置，其特 征在于：所述水槽底部設有集料器。

　　5.根據權利要求4所述的用于疫苗生產的廢水過濾裝置，其特 征在于：所述過濾腔呈圓柱形，所述通孔沿圓周方向均布。

　　說明書

　　一種用于疫苗生產的廢水過濾裝置

　　技術領域

　　本實用新型涉及疫苗生產設備技術領域，具體涉及一種用于疫苗生產 的廢水過濾裝置。

　　背景技術

　　在制備疫苗的生產過程中會產生大量廢水，這些廢水不能直接排放到 環境中，這樣做會污染水質和土壤，或者引起疾病。因此需要專門的過濾 凈化裝置對廢水進行處理，現有設備技術落后，凈化效果不佳，亟待開發 一個新產品來滿足生產需求。

　　實用新型內容

　　(一)要解決的技術問題

　　本實用新型要解決的技術問題是提供一種用于疫苗生產的廢水過濾裝 置。

　　(二)技術方案

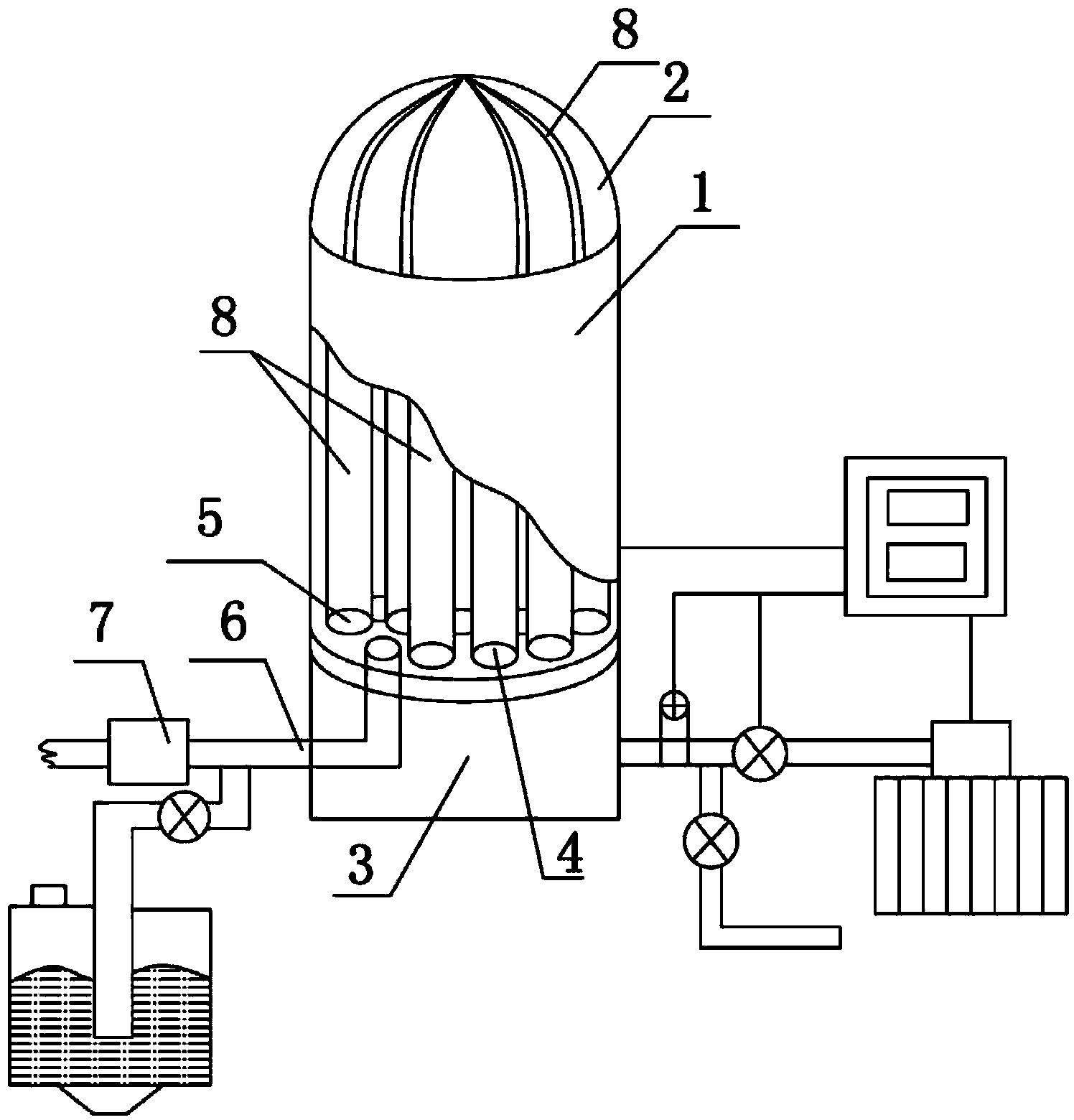

　　為解決上述技術問題，本實用新型所采用的技術方案是：一種用于疫 苗生產的廢水過濾裝置，包括由過濾腔、頂蓋和底座組成的主體，所述過 濾腔和底座之間設有通孔，所述過濾腔內設有過濾器，所述過濾器安裝于 所述通孔上，所述過濾腔連接進水管，所述進水管上設有進水閥，所述頂 蓋上設有加熱裝置，所述底座連接一出水管，所述出水管上設有流量計， 所述出水管上位于所述流量計外端還連接有進氣管和排水管，所述進氣管 連接氣泵，所述進氣管上設有電磁閥，所述排水管上設有排水閥，一控制 器分別與電磁閥、氣泵、流量計以及加熱裝置電聯。

　　所述進水管上連接一廢水管，所述廢水管上設有廢水閥。

　　所述廢水管另一端通入一水槽底部，所述水槽頂部設有排氣口，所述 水槽內裝有消毒液。

　　所述水槽底部設有集料器。

　　所述過濾腔呈圓柱形，所述通孔沿圓周方向均布。

　　(三)有益效果

　　本實用新型相比較于現有技術，具有如下有益效果：本實用新型結構 設計合理，控制器可控制氣泵通過進氣管對過濾器進行反吹，除掉過濾器 上堵住的雜質，對過濾器進行清潔，保證了過濾效果，具有實用性。
