申請日2013.12.05

　　公開(公告)日2014.07.16

　　IPC分類號C02F103/08; C02F9/10

　　摘要

　　本實用新型公開了一種船舶用海水處理系統，包括海水儲水箱、過濾箱、殺菌消毒箱、太陽能海水淡化裝置和淡水儲水箱，所述海水儲水箱通過水泵補充海水，海水儲水箱底部設置有支架，海水儲水箱通過管路連接有過濾箱，過濾箱與殺菌消毒箱連接，殺菌消毒箱內設置有高濃度臭氧生成器，殺菌消毒箱與太陽能海水淡化裝置的海水進水管連接，太陽能海水淡化裝置的出水管與淡水儲水箱連接。本實用新型能夠有效地解決船舶用水問題，且結構完善，節能環保。

　　權利要求書

　　1.一種船舶用海水處理系統，包括海水儲水箱、過濾箱、殺菌消毒箱、太陽能海水淡化裝置和淡水儲水箱，其特征是，所述海水儲水箱底部設置有支架，海水儲水箱通過管路連接有過濾箱，所述過濾箱包括殼體和濾板，所述殼體的兩側分別設置有進水口和出水口，進水口與海水儲水箱通過管路連接，出水口與殺菌消毒箱連接，所述殺菌消毒箱內設置有高濃度臭氧生成器，殺菌消毒箱與太陽能海水淡化裝置的海水進水管連接，所述太陽能海水淡化裝置的熱淡水出水管與淡水儲水箱連接;所述太陽能海水淡化裝置包括集熱管，所述集熱管的頂端與設置在保溫箱內的蒸發器連通，蒸發器一端設置有水位控制器 ，水位控制器與海水進水管串接，所述集熱管的底端與排水箱相通，排水箱一端設置有濃度傳感器，濃度傳感器與濃海水出水管串接，所述保溫箱的頂部設置有排氣孔，底部設置有水位控制器，水位控制器與熱淡水出水管串接;所述蒸發器呈圓柱形，蒸發器頂端設置有一個以上的蒸汽出口。

　　2.根據權利要求1所述的一種船舶用海水處理系統，其特征在于：所述過濾箱包括殼體和濾板，所述殼體的兩側分別設置有進水口和出水口，殼體頂部設置有蓋板，殼體底部設置有底板，所述濾板通過連接桿與蓋板連接，所述進水口位于濾板的下側，出水口位于濾板的上側，在出水口下方的殼體側壁底部設置有清污口。

　　3.根據權利要求1所述的一種船舶用海水處理系統，其特征在于：所述集熱管為雙通管。

　　說明書

　　一種船舶用海水處理系統

　　技術領域

　　本實用新型屬于海水淡化技術領域，特別涉及一種船舶用海水處理系統。

　　背景技術

　　水資源短缺和能源危機已經成為制約當今社會經濟發展的主要問題，水資源短缺狀況日益嚴峻。利用太陽能進行海水淡化具有極大的社會效益、環境效益和經濟效益，對促進人類社會科學發展具有重大意義。船舶行駛在海里，需要儲備足夠多的淡水，以滿足船員的生活用水以及機器設備用水，要儲備足夠多的淡水，就需要把淡水艙做的特別大，由于船舶自身體積有限，這樣，就需要縮小其他儲物艙的容積。

　　實用新型內容

　　本實用新型的目的是：為了解決上述現有技術的問題，提供一種船舶用海水處理系統。

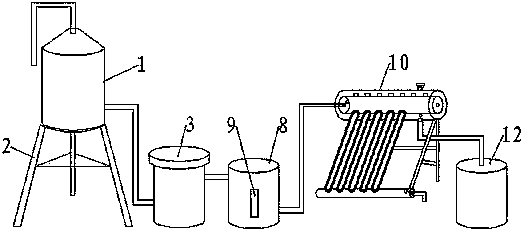

　　本實用新型采用的技術方案是：船舶用海水處理系統，包括海水儲水箱、過濾箱、殺菌消毒箱、太陽能海水淡化裝置和淡水儲水箱，其特征是所述海水儲水箱底部設置有支架，海水儲水箱通過管路連接有過濾箱，所述過濾箱包括殼體和濾板，所述殼體的兩側分別設置有進水口和出水口，進水口與海水儲水箱通過管路連接，出水口與殺菌消毒箱連接，所述殺菌消毒箱內設置有高濃度臭氧生成器，殺菌消毒箱與太陽能海水淡化裝置的海水進水管連接，所述太陽能海水淡化裝置的熱淡水出水管與淡水儲水箱連接;所述太陽能海水淡化裝置包括集熱管，所述集熱管的頂端與設置在保溫箱內的蒸發器連通，蒸發器一端設置有水位控制器 ，水位控制器與海水進水管串接，所述集熱管的底端與排水箱相通，排水箱一端設置有濃度傳感器，濃度傳感器與濃海水出水管串接，所述保溫箱的頂部設置有排氣孔，底部設置有水位控制器，水位控制器與熱淡水出水管串接;所述蒸發器呈圓柱形，蒸發器頂端設置有一個以上的蒸汽出口。

　　所述過濾箱包括殼體和濾板，所述殼體的兩側分別設置有進水口和出水口，殼體頂部設置有蓋板，殼體底部設置有底板，所述濾板通過連接桿與蓋板連接，所述進水口位于濾板的下側，出水口位于濾板的上側，在出水口下方的殼體側壁底部設置有清污口。

　　所述集熱管為雙通管。

　　本實用新型的有益效果是：本實用新型使船舶離岸后不用儲備大量淡水，可以利用太陽能進行海水淡化，能夠有效地解決船舶用水問題，且結構完善，節能環保。
