申請日2013.12.04

　　公開(公告)日2014.03.26

　　IPC分類號C02F9/04

　　摘要

　　本發明的目的是提供一種電池鉛酸廢水治理回收系統，包括污水池、設于污水池上的動力裝置、與動力裝置通過管道連接的調節槽，調節槽通過管道連接有混凝反應槽，混凝反應槽通過管道連接有斜板沉淀器，斜板沉淀器下方設置有污泥池，斜板沉淀器通過管道連接有終端監測槽，PH終端監測槽通過管道連接有砂濾池，砂濾池通過管道連接有清水池。通過將污水池中的鉛酸廢水首先進入調節槽調節PH值后;再進入混凝反應槽在助凝劑和絮凝劑的作用下快速沉淀;然后通過斜板沉淀器處理后的液體進入終端監測槽處理，測定水質合格后進入砂濾池凈化后進入清水池收集后便于二次利用，有效減排，節約企業成本，充分利用水資源。

　　權利要求書

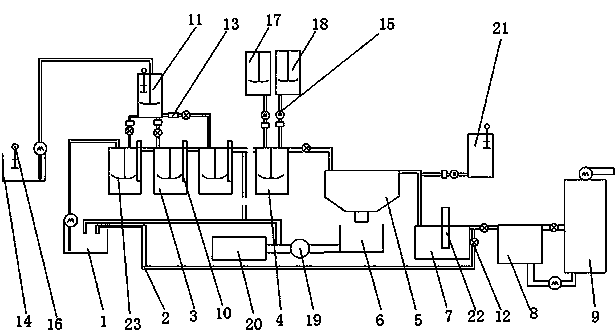

　　1.一種電池鉛酸廢水治理回收系統，其特征在于：包括污水池(1)、設于污水池(1)上的動力裝置(15)、與動力裝置(15)通過管道(2)連接的調節槽(3)，調節槽(3)通過管道(2)連接有混凝反應槽(4)，混凝反應槽(4)通過管道(2)連接有斜板沉淀器(5)，斜板沉淀器(5)下方設置有污泥池(6)，斜板沉淀器(5)通過管道(2)連接有終端監測槽(7)，PH終端監測槽(7)通過管道(2)連接有砂濾池(8)，砂濾池(8)通過管道(2)連接有清水池(9)。

　　2.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述調節槽(3)的數量至少有一個，調節槽(3)之間通過管道(2)連接，對污水進行最后處理的調節槽(3)上通過帶有閥(12)的管道(2)與污水池(1)形成回路;調節槽(3)內設有PH值檢測裝置(10)，調節槽(3)上方設置有儲堿箱(11)，儲堿箱(11)與每個調節槽(3)之間的管道(2)上均設有閥(12)和流量計(13)，儲堿箱(11)連接有堿液池(14)，堿液池(14)上設有通過輸送堿液至儲堿箱(11)內的、與儲堿箱(11)的管道(2)相連的動力裝置(15)，儲堿箱(11)與堿液池(14)內均設置有水位檢測裝置(16)。

　　3.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述回收設備包括助凝劑槽(17)和絮凝劑槽(18)，二者上均設置有動力裝置(15)，動力裝置(15)與混凝反應槽(4)通過管道(2)相連、且管道(2)設有流量計(13)。

　　4.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述污泥池(6)連接有污泥泵(19)，污泥泵(19)連接有壓濾機(20)，壓濾機(20)上設置有與污水池(1)連接的回收污水的管道(2)。

　　5.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述終端監測槽(7)旁設置有儲酸槽(21)，儲酸槽(21)與斜板沉淀器(5)通往終端監測槽(7)的管道(12)管道連接，儲酸槽(21)的連接端上設置有動力裝置(15)和流量計(13)，儲酸槽(21)內設置有水位感應裝置(16)。

　　6.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述終端監測槽(7)內設置有水質檢測裝置(22)，終端監測槽(7)的出水端通過帶有閥(12)的管道(2)與污水池(1)形成回路。

　　7.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述砂濾池(8)上部出水端通過帶有閥(12)的管道(2)與污水池(1)形成回路，砂濾池(8)下部出水端通過帶有閥(12)的管道(2)與清水池(9)連接，清水池(9)與砂濾池(8)之間設置有另一條帶有通過設置動力裝置(15)的管道(2)。

　　8.如權利要求1所述的電池鉛酸廢水治理回收系統，其特征在于：所述清水池(9)的出水端設置有動力裝置(15)。

　　9.如權利要求1-3所述的電池鉛酸廢水治理回收系統，其特征在于：所述儲堿箱(11)、調節槽(3)、混凝反應槽(4)、助凝劑槽(17)、絮凝劑槽(18)內設置有攪拌裝置(23)。

　　10.如權利要求1-8任一項所述的電池鉛酸廢水治理回收系統，其特征在于：所述回收設備包括污水處理控制器，所述動力裝置(15)、閥(12)、流量計(13)、水位檢測裝置(16)、PH值檢測裝置(10)、污泥泵(19)、壓濾機(20)、水質檢測裝置(22)均與污水處理控制器電氣連接。

　　說明書

　　電池鉛酸廢水治理回收系統

　　技術領域

　　本發明涉及一種廢水治理回收設備，具體涉及一種電池鉛酸廢水治理回收系統。

　　背景技術

　　目前，蓄電池在生產過程中會產生大量含鉛廢水，鉛含量超出國家標準數。由于鉛的嚴重危害，以及環境污染和資源短缺問題日趨嚴重，人們對鉛酸蓄電池廢水的處理日益重視，而且目前的生產者都存在著達標廢水直接排放的資源浪費現象。因此，將鉛酸蓄電池廢水處理達標后再回收利用，既能減排，節約企業用水，也使有限的水資源進一步回收利用，對于進一步減少水系污染的和解決水資源短缺問題具有現實意，因此設計一種既能治理、又能回收利用電池鉛酸廢水的設備顯得尤為重要了。

　　發明內容

　　本發明提供一種電池鉛酸廢水治理回收系統，通過將污水池中的鉛酸廢水首先進入調節槽并向調節槽內加入堿性液體、調節PH值后;再進入混凝反應槽、通過加入助凝劑和絮凝劑使廢水快速沉淀;然后通過斜板沉淀器使廢水中的沉淀物得到充分下沉并排入污泥池進行處理，廢水中的液體通過終端監測槽，加入酸性液體進行PH調節，且測定水質是否合格，若合格則通過砂濾池凈化后進入清水池收集后便于二次利用，若不合格則進入污水池重新進行治理，從而達到了既能治理、又能回收利用電池鉛酸廢水的目的。

　　本發明的目的是提供一種電池鉛酸廢水治理回收系統，包括污水池、設于污水池上的動力裝置、與動力裝置通過管道連接的調節槽，調節槽通過管道連接有混凝反應槽，混凝反應槽通過管道連接有斜板沉淀器，斜板沉淀器下方設置有污泥池，斜板沉淀器通過管道連接有終端監測槽，PH終端監測槽通過管道連接有砂濾池，砂濾池通過管道連接有清水池。

　　本發明的進一步改進在于：所述調節槽的數量至少有一個，調節槽之間通過管道連接，對污水進行最后處理的調節槽上通過帶有閥的管道與污水池形成回路;調節槽內設有PH值檢測裝置，調節槽上方設置有儲堿箱，儲堿箱與每個調節槽之間的管道上均設有閥和流量計，儲堿箱連接有堿液池，堿液池上設有通過輸送堿液至儲堿箱內的、與儲堿箱的管道相連的動力裝置，儲堿箱與堿液池內均設置有水位檢測裝置。

　　本發明的進一步改進在于：所述回收設備包括助凝劑槽和絮凝劑槽，二者上均設置有動力裝置，動力裝置與混凝反應槽通過管道相連、且管道設有流量計。

　　本發明的進一步改進在于：所述污泥池連接有污泥泵，污泥泵連接有壓濾機，壓濾機上設置有與污水池連接的回收污水的管道。

　　本發明的進一步改進在于：所述終端監測槽旁設置有儲酸槽，儲酸槽與斜板沉淀器通往終端監測槽的管道連接，儲酸槽的連接端上設置有動力裝置和流量計，儲酸槽內設置有水位感應裝置。

　　本發明的進一步改進在于：所述終端監測槽內設置有水質檢測裝置，終端監測槽的出水端通過帶有閥的管道與污水池形成回路。

　　本發明的進一步改進在于：所述砂濾池上部出水端通過帶有閥的管道與污水池形成回路，砂濾池下部出水端通過帶有閥的管道與清水池連接，清水池與砂濾池之間設置有另一條帶有通過設置動力裝置的管道。

　　本發明的進一步改進在于：所述清水池的出水端設置有動力裝置。

　　本發明的進一步改進在于：所述儲堿箱、調節槽、混凝反應槽、助凝劑槽、絮凝劑槽內設置有攪拌裝置。

　　本發明的進一步改進在于：所述回收設備包括污水處理控制器，所述動力裝置、閥、流量計、水位檢測裝置、PH值檢測裝置、污泥泵、壓濾機、水質檢測裝置均與污水處理控制器電氣連接。

　　本發明的有益效果：通過將污水池中的鉛酸廢水首先進入調節槽并向調節槽內加入堿性液體、調節PH值后;再進入混凝反應槽、通過加入助凝劑和絮凝劑使廢水快速沉淀;然后通過斜板沉淀器使廢水中的沉淀物得到充分下沉并排入污泥池進行處理，廢水中的液體通過終端監測槽，加入酸性液體進行PH調節，且測定水質是否合格，若合格則通過砂濾池凈化后進入清水池收集后便于二次利用，若不合格則進入污水池重新進行治理，有效減排，節約企業成本，充分利用水資源。
