申請日2013.12.04

　　公開(公告)日2014.03.19

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及一種人造板生產系統污水的回收處理方法，屬于人造板生產節能、環保及綜合利用技術領域。技術方案是：利用現有人造板生產系統設置水洗工序及需要大量空氣來干燥木纖維的特點，增設真空濃縮加熱裝置，將人造板生產系統產生的污水在低溫、低壓條件下進行蒸發變?yōu)樗�蒸汽，巧妙的采用人造板生產系統自身的大量空氣作為冷卻介質，將水蒸汽冷卻為高附加值的冷凝水回收利用，同時水蒸汽的熱量又傳遞給空氣提高了空氣溫度，降低了干燥空氣加熱器的能耗，熱量利用率高，運行成本低，可以完全取代現有龐大的污水處理裝置，實現污水零排放。本發明簡單易行，節能環保，變廢為寶，與背景技術相比投資減少80%以上，運行成本降低50%以上。

　　權利要求書

　　1.一種人造板生產系統污水的回收處理方法，其特征在于包含如下工藝步驟：①將人造板生產系統排放的污水收集到污水沉淀分離槽，經過沉淀過濾除去機械雜質，送入真空濃縮加熱槽，控制溫度50-95℃、壓力為0.5-50KPa絕壓，污水在真空濃縮加熱槽內蒸發為50-95℃的水蒸汽; 在人造板生產系統的干燥工序中空氣加熱器的進口設置干燥空氣預熱器，真空濃縮加熱槽出口50-95℃的水蒸汽進入干燥空氣預熱器加熱常溫空氣，同時，水蒸汽在空氣預熱器內與常溫空氣換熱冷凝為20-60℃液態的冷凝水，進入密閉冷凝水槽作為軟水回收利用;控制密閉冷凝水槽的液位高度，密閉冷凝水槽的頂部與真空泵相連接，真空泵連接真空濃縮加熱槽，通過調解真空泵的運行參數來控制真空濃縮加熱槽內的壓力為0.5-50KPa絕壓;污水沉淀分離槽分離出的雜質，經固液分離器將液體和固體進行分離，分離出的固體雜質回收利用，分離出的液體返回到污水沉淀分離槽;將人造板生產系統排放的污水全部處理，100%的回收利用，實現人造板生產系統的污水零排放。

　　2.根據權利要求1所述的一種人造板生產系統污水的回收處理方法，其特征在于所述的人造板生產系統排放的污水，包含人造板生產系統的水洗工序排放的污水、擠壓螺旋工序木塞螺旋擠出的污水和其它生產污水。

　　3.根據權利要求1或2所述的一種人造板生產系統污水的回收處理方法，其特征在于不單獨設置干燥空氣預熱器，將干燥空氣加熱器的空氣進口側，分出一部分作為空氣預熱器使用，干燥空氣預熱器與干燥空氣加熱器合為一體。

　　4.根據權利要求1或2所述的一種人造板生產系統污水的回收處理方法，其特征在于真空濃縮加熱槽最佳控制溫度為60-80℃、最佳控制壓力為1-10KPa絕壓。

　　5.根據權利要求1或2所述的一種人造板生產系統污水的回收處理方法，其特征在于真空濃縮加熱槽設置為加熱器和真空槽兩部分。

　　6.根據權利要求1或2所述的一種人造板生產系統污水的回收處理方法，其特征在于真空濃縮加熱槽排出的雜質，與污水沉淀分離槽分離出的雜質一起，經固液分離器將液體和固體進行分離，分離出的固體雜質回收利用，分離出的液體返回到污水沉淀分離槽。

　　7.根據權利要求1或2所述的一種人造板生產系統污水的回收處理方法，其特征在于真空濃縮加熱槽串聯到人造板生產系統水洗工序的循環水系統中，作為循環水系統的一部分;經水洗循環水泵作為水洗工序的上水。

　　8.根據權利要求7所述的一種人造板生產系統污水的回收處理方法，其特征在于采用50-95℃的熱水對木片進行洗滌，加入堿液調解循環水的PH值，控制循環水的PH為8-9，在除去木片中的泥沙以及重組分的同時起到軟化木片的作用，完全取代人造板生產系統的預蒸煮工序。

　　說明書

　　一種人造板生產系統污水的回收處理方法

　　技術領域

　　本發明涉及一種人造板生產系統污水的回收處理方法，屬于人造板生產節能、環保及綜合利用技術領域。

　　背景技術

　　人造板生產過程中產生的污水主要為木片等原料水洗排水、木塞螺旋擠出水、木片蒸煮廢水、地面沖洗水等;污水中除含有大量的懸浮物如泥砂、樹皮、碎木、纖維、木粉等，還含有部分植物纖維的抽出物如纖維素、木素、樹脂類化合物等;樹脂類化合物包括樹脂酸、長鏈脂肪酸、單寧類化合物等。此類廢水具有有機物、懸浮物濃度較高的特點，屬于較難處理的高濃度有機廢水,其COD高達幾千到幾萬mg/L。這部分廢水不能直接排放，必須經過處理達標后才能外排。對此類污水傳統的處理工藝一般采用預處理、厭氧生化處理、好氧生化處理及污泥處理等工序，在處理過程中需要添加較多的混凝劑、絮凝劑、酸、堿以及其他助劑等;存在的主要問題是投資大、處理成本高、操作復雜，外排水指標不穩定，很容易對環境造成污染;同時廢水中纖維素、木素、樹脂類等有機化合物等經過絮凝沉淀一部分進入污泥中，一部分經過生化處理分解為二氧化碳，而且處理后的水COD、BOD等指標達標、但鹽類物質濃度明顯增加無法實現全部回收利用，造成了水資源以及水中的纖維素、木素、樹脂類等有機化合物資源的浪費。

　　針對以上問題有人提出了木片水洗污水零排放工藝，例如：中國專利號201110328244.9所述，此工藝主要存在的問題是：當原料的含水率較低時，一般相對含水量≤50%(重量百分比)時，木塞螺旋擠出水量少，木片水洗循環水系統能夠消耗這部分水量，可以實現污水零排放;但是，當原料太濕或者含水率太高時，一般相對含水量>50%(重量百分比)時，木塞螺旋擠出水量大，木片水洗循環水系統無法消耗這部分水量，導致循環水系統漲水，被迫外排，造成環境污染。

　　發明內容

　　本發明的目的是提供一種人造板生產系統污水的回收處理方法，將人造板生產系統的污水收集，分離機械雜質后送入真空濃縮加熱槽加熱到50-95℃，控制真空濃縮槽一定的真空度，污水在槽內蒸發為水蒸汽，出口的低溫水蒸汽進入干燥工序的空氣預熱器加熱常溫空氣，同時低溫水蒸汽在空氣預熱器內與常溫空氣換熱冷凝為液態水，進入密閉冷凝水槽作為高附加值的軟水回收利用。

　　本發明污水蒸發溫度低，采用低溫余熱即可滿足需要，利用人造板生產系統設置干燥風機、采用大量空氣作為木纖維干燥氣體的特點，在干燥風機空氣加熱器進口設置空氣預熱器，采用常溫空氣作為污水所蒸發的水蒸汽的冷卻介質，同時污水所蒸發的水蒸汽用于預熱常溫空氣，熱量利用率高，不需要單獨設置冷卻介質，冷卻能耗低，運行成本低;污水蒸發溫度低，回收的冷凝水質量好，完全滿足軟化水質量的要求，徹底解決人造板生產系統外排污水的難題，將污水中的水與雜質在低溫下進行分離全部作為資源進行回收利用，可以完全取代背景技術的污水處理裝置;節水、環保、節能、增效，解決背景技術中存在的上述問題。

　　本發明的目的是這樣實現的：

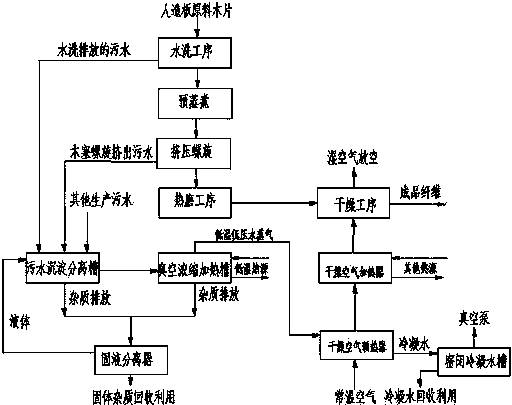

　　一種人造板生產系統污水的回收處理方法，包含如下工藝步驟：①將人造板生產系統排放的污水收集到污水沉淀分離槽，經過沉淀過濾除去機械雜質，送入真空濃縮加熱槽，控制溫度50-95℃、壓力為0.5-50KPa絕壓，污水在真空濃縮加熱槽內蒸發為50-95℃的水蒸汽; 在人造板生產系統的干燥工序中空氣加熱器的進口設置干燥空氣預熱器，真空濃縮加熱槽出口50-95℃的水蒸汽進入干燥空氣預熱器加熱常溫空氣，同時，水蒸汽在空氣預熱器內與常溫空氣換熱冷凝為20-60℃液態的冷凝水，進入密閉冷凝水槽作為軟水回收利用;控制密閉冷凝水槽的液位高度，密閉冷凝水槽的頂部與真空泵相連接，真空泵連接真空濃縮加熱槽，通過調解真空泵的運行參數來控制真空濃縮加熱槽內的壓力為0.5-50KPa絕壓;污水沉淀分離槽分離出的雜質，經固液分離器將液體和固體進行分離，分離出的固體雜質回收利用，分離出的液體返回到污水沉淀分離槽;將人造板生產系統排放的污水全部處理，100%的回收利用，實現人造板生產系統的污水零排放。

　　所述的人造板生產系統排放的污水，包含人造板生產系統的水洗工序排放的污水、擠壓螺旋工序木塞螺旋擠出的污水和其它生產污水。

　　每生產1立方人造板，干燥空氣的用量約為10000-20000m3，空氣需要從常溫加熱到100-170℃作為干燥空氣使用來干燥木纖維，人造板生產系統每生產1立方人造板排放的污水量為0.1-0.3t，干燥空氣在預熱器內溫升為5-30℃。本發明可以將人造板生產系統排放的污水全部處理，100%的回收利用，完全取代現有的污水處理裝置，徹底實現人造板生產系統的污水零排放。

　　可不單獨設置干燥空氣預熱器，將干燥空氣加熱器的空氣進口側，分出一部分作為空氣預熱器使用，干燥空氣預熱器與干燥空氣加熱器合為一體。

　　真空濃縮加熱槽采用180℃以下的煙氣或低壓蒸氣或0-120℃的熱水或其他低溫余熱為熱源。

　　真空濃縮加熱槽最佳控制溫度為60-80℃、最佳控制壓力為1-10KPa絕壓。

　　真空濃縮加熱槽也可設置為加熱器和真空槽兩部分。

　　真空濃縮加熱槽排出的雜質，通過兩種方式處理：第一種處理方式是與污水沉淀分離槽分離出的雜質一起，經固液分離器將液體和固體進行分離，分離出的固體雜質回收利用，分離出的液體返回到污水沉淀分離槽。第二種處理方式是真空濃縮加熱槽串聯到人造板生產系統水洗工序的循環水系統中，作為循環水系統的一部分;經水洗循環水泵作為水洗工序的上水。

　　第二種處理方式實現污水100%回收利用，同時采用50-95℃的熱水對木片進行洗滌，還可以加入堿液調解循環水的PH值，控制循環水的PH為8-9，在除去木片中的泥沙以及重組分的同時起到軟化木片的作用，可以完全取代人造板生產系統的預蒸煮工序;因木片洗滌水溫度提高、PH值提高，木片軟化效果明顯優于預蒸煮工序，磨機電耗下降3%以上，木纖維的形態和質量也會得到明顯改善，進而有利于提高人造板的質量。

　　人造板生產系統，包含水洗工序、預蒸煮工序、擠壓螺旋工序、熱磨工序、干燥工序，干燥工序設有干燥空氣加熱器。

　　本發明適用于密度板、刨花板以及以各類植物纖維為原料的人造板材生產系統。

　　本發明的積極效果是：利用現有人造板生產系統設置水洗工序及需要大量空氣來干燥木纖維的特點，增設真空濃縮加熱裝置，將人造板生產系統產生的污水在低溫、低壓條件下進行蒸發變?yōu)樗�蒸汽，巧妙的采用人造板生產系統自身的大量空氣作為冷卻介質，將水蒸汽冷卻為高附加值的冷凝水回收利用，同時水蒸汽的熱量又傳遞給空氣提高了空氣溫度，降低了干燥空氣加熱器的能耗，熱量利用率高，運行成本低，可以完全取代現有龐大的污水處理裝置，徹底實現污水零排放，簡單、易行，節能、環保，具有很強的實用性和可實施性，投資少、成本低，將污水作為資源全部利用，變廢為寶，與背景技術相比投資減少80%以上，運行成本降低50%以上。
