　　棕櫚油廢水預處理裝置，由集油桶、出油管、進水管、分離導板、連接管、過濾網、沉淀斜板、溶氣筒、接觸氧化填料、出水口、分離池、沉淀池、氣浮池、接觸氧化池、填料支架組成，其特征在于分離池的上部一側通過連接管與沉淀池相連接，沉淀池的上部通過連接管與氣浮池的下部相連接，氣浮池的下部通過連接管與接觸氧化池的下部相連接，分離池的上部另一側出油管，出油管的下側設置集油桶，本實用新型的有益效果是棕櫚油廢水預處理裝置設計有先期分離方案，不僅可對棕櫚油加工過程中產生的含油廢水能夠有效地分離處理，而且維修頻率低、使用壽命較長。

　　權利要求書

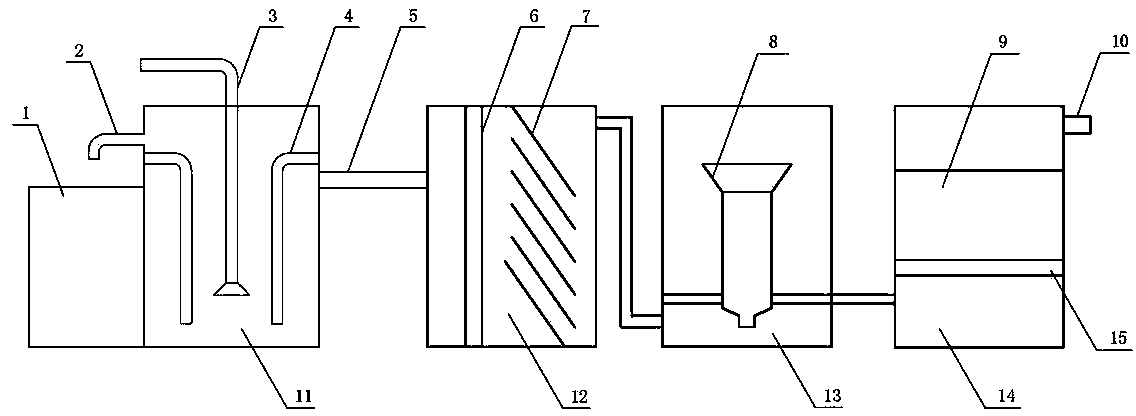

　　1.棕櫚油廢水預處理裝置，由集油桶(1)、出油管(2)、進水管(3)、分離導板(4)、連接管(5)、過濾網(6)、沉淀斜板(7)、溶氣筒(8)、接觸氧化填料(9)、出水口(10)、分離池(11)、沉淀池(12)、氣浮池(13)、接觸氧化池(14)、填料支架(15)組成，其特征在于分離池(11)的上部一側通過連接管(5)與沉淀池(12)相連接，沉淀池(12)的上部通過連接管(5)與氣浮池(13)的下部相連接，氣浮池(13)的下部通過連接管(5)與接觸氧化池(14)的下部相連接，分離池(11)的上部另一側出油管(2)，出油管(2)的下側設置集油桶(1)。

　　2.根據權利要求1所述的棕櫚油廢水預處理裝置，其特征在于分離池(11)的設置為圓桶形，分離池(11)的軸線位置上設置進水管(3)，分離池(11)的內部進水管(3)的兩側設置分離導板(4)。

　　3.根據權利要求1所述的棕櫚油廢水預處理裝置，其特征在于沉淀池(12)的內部一側設置過濾網(6)，沉淀池(12)的內部另一側設置沉淀斜板(7)。

　　4.根據權利要求1所述的棕櫚油廢水預處理裝置，其特征在于氣浮池(13)的內部軸線位置上設置溶氣筒(8)。

　　5.根據權利要求1所述的棕櫚油廢水預處理裝置，其特征在于接觸氧化池(14)的內部設置填料支架(15)，填料支架(15)上面設置接觸氧化填料(9)，接觸氧化池(14)的上部一側設置出水口(10)。

　　說明書

　　棕櫚油廢水預處理裝置

　　技術領域

　　本實用新型涉及水凈化設備技術領域，更具體地說是一種棕櫚油廢水預處理裝置。

　　背景技術

　　棕櫚油加工過程中產生的廢水是一種含油廢水，這種含油廢水通常以四種狀態存在：游離油、分散油、乳狀油和溶解油，對于游離油的處理，目前，現有技術的棕櫚油廢水處理設備常用簡單的隔油池分離回改，采用隔油池分離的方法對游離油、分散油比較好處理，經物理分離后，再經凝聚沉淀、活性炭吸咐，油份便可滿足處理要求，而對乳化油，因其含有表面活性劑和有機物，油份以微米數量級大小的粒子存在，所以難以分離，至于溶解油分離更加困難，如專利號為201220713462.4的實用新型專利公布了一種“棕櫚油廢水處理裝置”，該裝置由進水口、過濾網、沉淀斜板、連接管、溶氣筒、接觸氧化填料、出水口、沉淀池、氣浮池、接觸氧化池、填料支架組成，其特征在于沉淀池的上部通過連接管與氣浮池的下部相連接，氣浮池與接觸氧化池通過連接管相連接，沉淀池的上部一側設置進水口，沉淀池的內部一側設置過濾網，沉淀池的內部另一側設置沉淀斜板，氣浮池的內部設置溶氣筒，該實用新型雖能夠有效分離棕櫚油加工過程中產生的含油廢水，但棕櫚油加工過程中產生的廢水含油較高，致使設備的使用壽命較短，使用過程中維修頻繁，使用成本較高，原因是沒有對含油廢水進行先期分離處理。

　　發明內容

　　為解決上述問題，本實用新型提供了一種設計有先期分離方案、不僅可對棕櫚油加工過程中產生的含油廢水能夠有效地分離處理，而且維修頻率低、使用壽命較長的棕櫚油廢水預處理裝置，其技術方案為：所述的棕櫚油廢水預處理裝置由集油桶、出油管、進水管、分離導板、連接管、過濾網、沉淀斜板、溶氣筒、接觸氧化填料、出水口、分離池、沉淀池、氣浮池、接觸氧化池、填料支架組成，其特征在于分離池的上部一側通過連接管與沉淀池相連接，沉淀池的上部通過連接管與氣浮池的下部相連接，氣浮池的下部通過連接管與接觸氧化池的下部相連接，分離池的上部另一側出油管，出油管的下側設置集油桶。

　　本實用新型所述的分離池，其特征在于分離池的設置為圓桶形，分離池的軸線位置上設置進水管，分離池的內部進水管的兩側設置分離導板。

　　本實用新型所述的沉淀池，其特征在于沉淀池的內部一側設置過濾網，沉淀池的內部另一側設置沉淀斜板。

　　本實用新型所述的氣浮池，其特征在于氣浮池的內部軸線位置上設置溶氣筒。

　　本實用新型所述的接觸氧化池，其特征在于接觸氧化池的內部設置填料支架，填料支架上面設置接觸氧化填料，接觸氧化池的上部一側設置出水口。

　　本實用新型的有益效果是棕櫚油廢水預處理裝置設計有先期分離方案，不僅可對棕櫚油加工過程中產生的含油廢水能夠有效地分離處理，而且維修頻率低、使用壽命較長。
