申請日2013.12.04

　　公開(公告)日2014.07.02

　　IPC分類號E03C1/12

　　摘要

　　本實用新型公開了一種對生活污水進行改進的回收利用裝置，包括承接生活污水的水斗和下水管，在下水管的出口連接設置一個電磁三通閥，電磁三通閥的另兩出口分別與下水道和分水管連接，所述分水管輸出至一水池，所述水池內設置有一水位開關，水位開關通過一控制系統與電磁三通閥連接，從而控制電磁三通閥的開啟狀態，采用本技術方案可以方便地對生活污水進行再利用，且水池上端還設置有溢流管，防止水位開關失效時，水池水量過多而溢出。

　　權利要求書

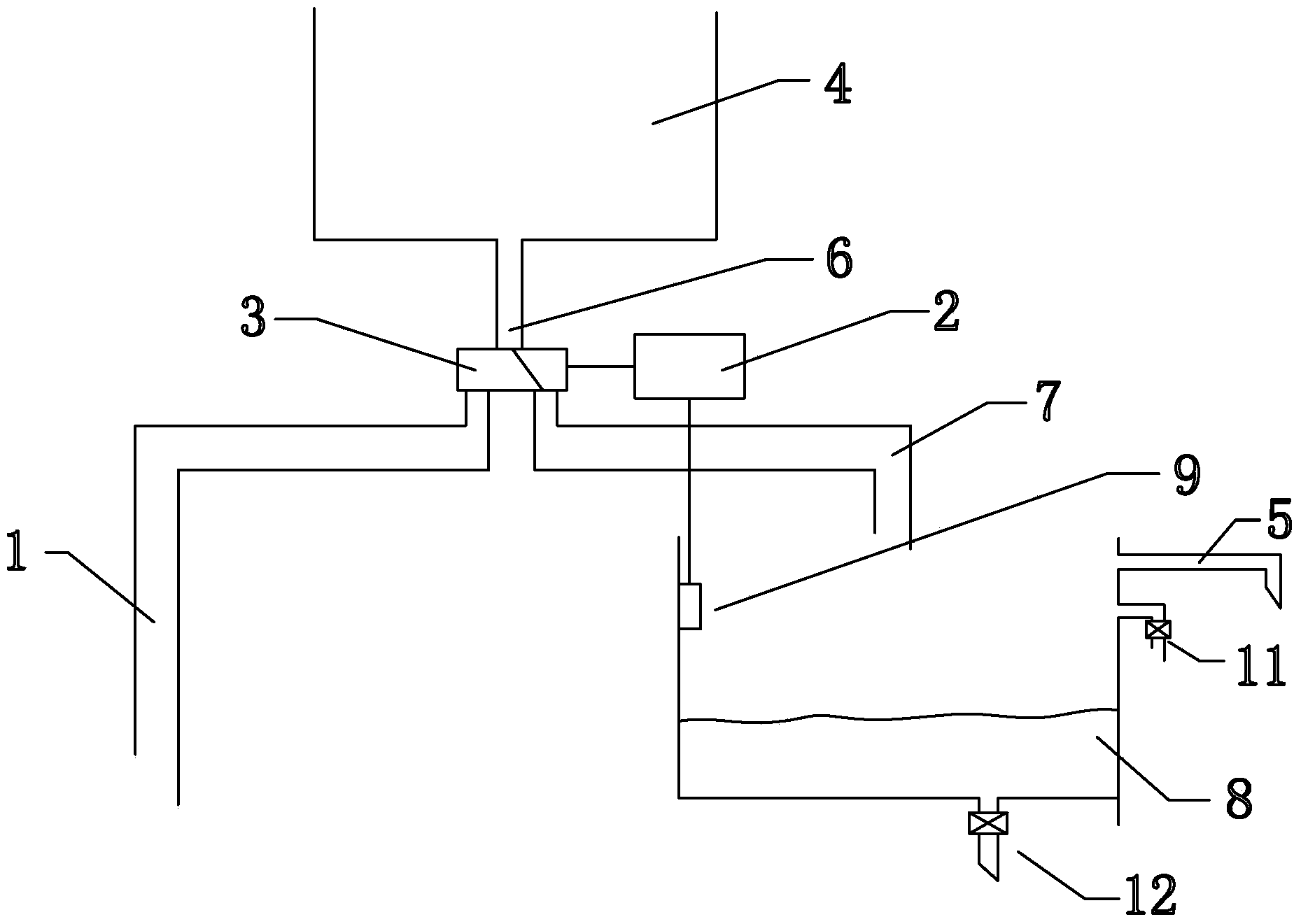

　　1.一種對生活污水進行改進的回收利用裝置，包括承接生活污水的水斗(4)和下水管(6)，其特征在于:在下水管(6)的出口連接設置一個電磁三通閥(3)，電磁三通閥(3)的另兩出口分別與下水道(1)和分水管(7)連接，所述分水管(7)輸出至一水池(8)，所述水池(8)內設置有一水位開關(9)，水位開關(9)通過一控制系統(2)與電磁三通閥(3)連接，所述水池(8)上端設置有一溢流管(5)。

　　2.根據權利要求1所述的一種對生活污水進行改進的回收利用裝置，其特征在于：所述水池(8)底部設置有一排水口(12)，所述水池(8)上端設置有一放水開關(11)。

　　說明書

　　一種對生活污水進行改進的回收利用裝置

　　技術領域

　　本實用新型涉及一種一種對生活污水進行改進的回收利用裝置。

　　背景技術

　　我國淡水資源表面上相對比較豐富，屬于豐水國家。但我國人口基數和耕地面積基數大，人均和每公頃土地面積平均水資源量相對要小的多，按照聯合國規定人均1700立方米為嚴重缺水線，人均1000立方米為生存起碼標準，我國已處于嚴重的缺水邊緣，中國目前有15個省人均水量低于嚴重缺水線。水資源短缺、供需矛盾突出、水污染嚴重制約我國水資源開發利用和國民經濟可持續發展。

　　基于水資源所面臨的現狀，從未來的發展趨勢看，由于社會對水的需求不斷增加，而自然界所能提供的可利用的水資源又有一定限度，突出的供需矛盾使水資源已成為國民經濟發展的重要制約因素。伴隨著水資源問題的日益突出，水資源利用與保護的關鍵在于水資源數量與質量的正確評價，供需平衡的合理分析、水資源開發利用工程的合理布局、節水技術與措施的有效實施，實現防止、控制和治理水污染，緩解水資源短缺的壓力，實現水資源的有效保護、持續利用和良性循環。

　　水資源的合理開發利用，有效保護與管理是維持水資源可持續利用，實現水資源良性循環的主要保證，也是維持社會進步，國民經濟可持續發展的關鍵所在。

　　人們大量活動的室內建筑物是一個使用消耗水資源很大的場所，如何節約水、利用水是一個有巨大現實意義的節能課題，人們?cè)跓崃业刈非�、探索�?/P>

　　發明內容

　　為了克服現有技術的不足，本實用新型提供一種一種對生活污水進行改進的回收利用裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種對生活污水進行改進的回收利用裝置，包括承接生活污水的水斗和下水管，在下水管的出口連接設置一個電磁三通閥，電磁三通閥的另兩出口分別與下水道和分水管連接，所述分水管輸出至一水池，所述水池內設置有一水位開關，水位開關通過一控制系統與電磁三通閥連接，所述水池上端設置有一溢流管。

　　所述水池底部設置有一排水口，所述水池上端設置有一放水開關。

　　本實用新型的有益效果是：采用本技術方案可以方便地對生活污水進行再利用，避免用潔凈的水直接沖洗馬桶拖地板，科學合理地使用水，既不影響使用及效果，又節約了清潔的水資源，節省了用戶的經濟開支，是一舉多得的舉措。
