申請日2013.12.04

　　公開(公告)日2014.05.28

　　IPC分類號E03C1/12

　　摘要

　　本發明公開了一種通過虹吸出水的污水處理裝置，包括儲水桶、虹吸管、彈力容器;所述虹吸管一端置于儲水桶內，所述虹吸管另一端與用于產生負壓的彈力容器的進水口相連;所述彈力容器出水口處設有出水管，并且所述儲水桶上端設置有過濾器。本發明使生活污水在二次使用時更加方便。此外，由于其不用手來控制，因此可避免因手部污染而再次洗手，節水效果顯著。

　　權利要求書

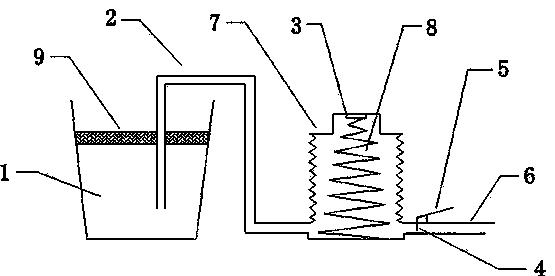

　　1.通過虹吸出水的污水處理裝置，其特征在于：包括儲水桶(1)、虹吸管(2)、彈力容器(7);所述虹吸管(2)一端置于儲水桶(1)內，所述虹吸管(2)另一端與用于產生負壓的彈力容器(7)的進水口相連;所述彈力容器(7)出水口處設有出水管(6),所述儲水桶(1)上端設置有過濾器(9)。

　　2.根據權利要求1所述的通過虹吸出水的污水處理裝置，其特征在于：所述出水管(6)上設有水閥(4)。

　　3.根據權利要求2所述的通過虹吸出水的污水處理裝置，其特征在于：所述水閥(4)與腳踏開關(5)相連。

　　4.根據權利要求1所述的通過虹吸出水的污水處理裝置，其特征在于：所述彈力容器(7)內設有張力彈簧(8)。

　　說明書

　　通過虹吸出水的污水處理裝置

　　技術領域

　　本發明涉及一種通過虹吸出水的污水處理裝置。

　　背景技術

　　我國是世界上最缺水的國家之一，淡水資源總量居世界第6位，但人均淡水資源僅為世界人均水平的四分之一，水資源已成為我國最嚴重的資源問題之一。如何充分節約利用水資源已引起人們的廣泛關注。在日常生活中，由于受傳統衛生設施的結構限制，用于洗菜、淘米、洗刷等的生活用水，都在用后一次性排放掉，直接倒入水槽經下水道排放，未進行有效再利用，浪費嚴重。

　　發明內容

　　為了克服現有技術的不足，本發明提供一種通過虹吸出水的污水處理裝置。

　　本發明解決其技術問題所采用的技術方案是：

　　通過虹吸出水的污水處理裝置，包括儲水桶、虹吸管、彈力容器;所述虹吸管一端置于儲水桶內，所述虹吸管另一端與用于產生負壓的彈力容器的進水口相連;所述彈力容器出水口處設有出水管,所述儲水桶上端設置有過濾器。

　　所述出水管上設有水閥。

　　所述水閥與腳踏開關相連。

　　所述彈力容器內設有張力彈簧。

　　本發明的有益效果是：本發明使生活污水在二次使用時更加方便。此外，由于其不用手來控制，因此可避免因手部污染而再次洗手，節水效果顯著。
