申請日2013.12.03
公開(公告)日2014.03.26
IPC分類號C02F9/10; C02F101/16; C02F1/20
摘要

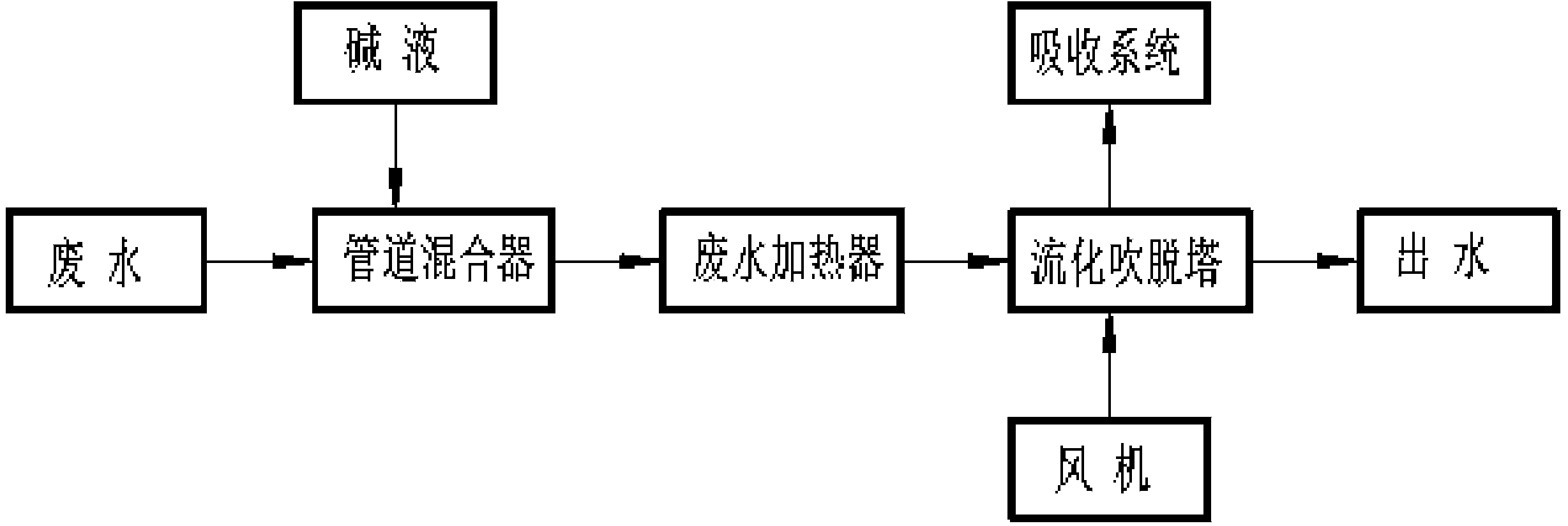

一種高氨氮廢水流化吹脫的處理方法，其過程為：分別將高氨氮廢水和堿液送入管道混合器內進行混合，調pH值為9-13，并加熱至20～50℃;加熱后的廢水進入流化吹脫塔內與空氣和流化狀態的顆粒填料接觸傳質，吹脫后的廢水由流化吹脫塔底端的廢水出口排出，含游離態氨的空氣由流化吹脫塔頂端的廢氣出口排出。本發明還公開了用于實現上述方法的裝置。
權利要求書
1.一種高氨氮廢水流化吹脫的處理方法，其過程為：
分別將高氨氮廢水和堿液送入管道混合器內進行混合，調pH值為 9-13，并加熱至20～50℃;
加熱后的廢水進入流化吹脫塔內與空氣和流化狀態的顆粒填料接觸 傳質，吹脫后的廢水由流化吹脫塔底端的廢水出口排出，含游離態氨的空 氣由流化吹脫塔頂端的廢氣出口排出。
2.根據權利要求1所述高氨氮廢水流化吹脫的處理方法，其中，顆 粒填料是生物陶粒、活性炭、稀土瓷砂的一種，平均粒徑為2～6mm。
3.根據權利要求1所述高氨氮廢水流化吹脫的處理方法，其中，顆 粒填料在靜態時填充高度為流化吹脫塔高的10%～30%。
4.根據權利要求1所述高氨氮廢水流化吹脫的處理方法，其中，流 化吹脫的氣液體積比為3000:1～8000:1，水力停留時間為1～3h。
5.一種實現權利要求1所述處理方法的裝置，包括有流化吹脫塔， 其中，該流化吹脫塔的塔體內上部設有廢水布水器，廢水布水器連接廢水 進口，高氨氮廢水導入廢水進口后通過廢水布水器均勻布于流化吹脫塔 內;廢水布水器為耐腐蝕的大阻力布水板或穿孔管的一種;
流化吹脫塔的塔體內底部設有空氣進口和廢水出口，流化吹脫塔的塔 體頂部設有廢氣出口;流化吹脫塔的塔體內的下部設有布?xì)獬型邪澹細?承托板上填充有顆粒填料;布?xì)獬型邪鍨槟透g且具有機械強度的大阻力 布?xì)獍?
空氣從流化吹脫塔的塔體底部的空氣進口鼓入并經過布?xì)獬型邪寰?勻布于流化吹脫塔內，與均勻布于流化吹脫塔內的廢水充分接觸傳質，吹 脫后的廢水由流化吹脫塔的塔體底端廢水出口排出，含游離態氨的空氣由 流化吹脫塔的塔體頂部廢氣出口排出。
6.根據權利要求5所述的裝置，其中，大阻力布水板和穿孔管上開 有孔洞。
7.根據權利要求5所述的裝置，其中，流化吹脫塔內的顆粒填料在 靜態時填充高度為流化吹脫塔高的10%～30%。
8.根據權利要求5或7所述的裝置，其中，顆粒填料是生物陶粒、 活性炭、稀土瓷砂的一種，平均粒徑為2～6mm。
說明書
一種高氨氮廢水流化吹脫的處理方法和裝置
技術領域
本發明屬于廢水處理技術領域，具體地涉及一高氨氮廢水流化吹脫的 處理方法。
本發明還涉及實現上述處理方法的裝置。
背景技術
高氨氮廢水主要來自化工、冶金、動物及人類的排泄，是當前引起水 污染的主要成因之一。針對高氨氮廢水的處理方法主要包括：生物處理法、 蒸汽吹脫法、蒸氨法、空氣吹脫法等。
生物處理法，如CN102503042，名稱為一種高氨氮廢水的高效處理方 法，該方法采用曝氣+接觸氧化+專嗜氨氮微生物的處理方法來去除氨氮， 其去除率達98%以上，但存在技術復雜、水力停留時間長(120h)等問題。
蒸汽吹脫法和蒸氨法雖然氨氮去除率低于生物處理法，但可以在較短 時間內回收氨氮資源，也被應用于工業，然而存在能耗大、運行成本高等 問題。
空氣吹脫法目前應用較為廣泛，該法具有工藝簡單、操作簡便、處理 效果穩定等優點，但存在氨氮去除率低(一般為60%～70%)，塔內填料 容易粘連結垢導致氨氮去除效果變差等問題。而改進的空氣吹脫法，如 CN101935080 A，名稱為高濃度氨氮吹脫處理系統，該系統通過改變氣液 上下分布方式達到提高氨氮去除效果(出水氨氮能夠達到國家《污水綜合 排放標準》(GB8978-1996)中一級標準)，但是裝置內構件復雜，建設 費用和運行成本高。綜上所述，目前工業上應用于高氨氮廢水的技術較多， 但仍需一種經濟、高效的高氨氮廢水處理技術。
發明內容
本發明的目的是提供一種用于高氨氮廢水流化吹脫的處理方法。
本發明的又一目的在于提供一種實現上述方法的裝置。
為實現上述目的，本發明提供的高氨氮廢水流化吹脫的處理方法，其 過程為：
分別將高氨氮廢水和堿液送入管道混合器內進行混合，調pH值為 9-13，并加熱至20～50℃;加熱后的廢水進入流化吹脫塔內與空氣和流化 狀態的顆粒填料接觸傳質，吹脫后的廢水由流化吹脫塔底端的廢水出口排 出，含游離態氨的空氣由流化吹脫塔頂端的廢氣出口排出。
所述高氨氮廢水流化吹脫的處理方法，其中，流化吹脫的氣液體積比 為3000:1～8000:1，水力停留時間為1～3h。
本發明提供的用于實現上述處理方法的裝置，為流化吹脫塔，該流化 吹脫塔內的上部設有廢水布水器，廢水布水器連接廢水進口，高氨氮廢水 導入廢水進口后通過廢水布水器均勻布于流化吹脫塔內;廢水布水器為耐 腐蝕的大阻力布水板或穿孔管的一種;
流化吹脫塔內的底部設有空氣進口和廢水出口，流化吹脫塔內的頂部 設有廢氣出口;流化吹脫塔內的下部設有布?xì)獬型邪�，布�(xì)獬型邪迳咸畛?有顆粒填料;布?xì)獬型邪鍨槟透g且具有機械強度的大阻力布?xì)獍?
空氣從流化吹脫塔底部的空氣進口鼓入并經過布?xì)獬型邪寰鶆虿加?流化吹脫塔內，與均勻布于流化吹脫塔內的廢水充分接觸傳質，吹脫后的 廢水由塔底端廢水出口排出，含游離態氨的空氣由塔頂端廢氣出口排出。
其中，大阻力布水板和穿孔管上開有孔洞。
其中，流化吹脫塔內的顆粒填料在靜態時填充高度為流化吹脫塔高的 10%～30%。
其中，顆粒填料是生物陶粒、活性炭、稀土瓷砂的一種，平均粒徑為 2～6mm。
本發明相比于傳統空氣吹脫法，具有如下的有益效果：
1)氣液傳質性能好，氨氮去除率高。本發明的流化吹脫塔內的顆粒 填料由靜態變?yōu)閯?dòng)態，使傳質液膜厚度變薄并及時打破氣泡，進而減小了 游離態氨在液膜中傳質的阻力，不斷更新氣泡內空氣，有利于氣液相有效 地傳質，提高了游離態氨傳質速率，從而達到提高氨氮去除率的目的。
2)避免了塔內顆粒填料之間粘連結垢。傳統吹脫方法，填料堆積于 塔內，由于堿性廢水不斷流經填料表面，污垢逐漸堆積，設備運行一段時 間后，使顆粒填料之間發生粘連結垢，氣液相傳質比表面積減少，導致氨 氮去除率下降;在流化吹脫塔內，由于顆粒填料顆粒時刻處于運動狀態， 增加了顆粒填料之間的相互摩擦，易將其表面污垢去除，達到自潔的效果， 從而避免了顆粒填料之間粘連結垢，減少了設備清洗次數。
3)設備投資小。本發明的顆粒填料采用生物陶粒、活性炭、稀土瓷 砂的一種，而傳統空氣吹脫法的填料一般采用拉西環、聚丙烯鮑爾環、聚 丙烯多面空心球等，在同等條件下，本發明中所用顆粒填料的市場價是傳 統吹脫填料的20%～50%，而用量為傳統空氣吹脫法的30%～50%，從而 大大降低了投資成本。
