申請日2013.12.03

　　公開(公告)日2014.05.07

　　IPC分類號G05B19/418; C02F9/14

　　摘要

　　本實用新型公開了一種太陽能多功能控制污水處理裝置，包括污水處理裝置、太陽能電池板、光伏蓄電池、多功能控制裝置、遠程控制裝置、檢測設備和微波感應器，所述的污水處理裝置周圍設有若干照明設備，所述的太陽能電池板輸出端連接有多功能控制裝置，多功能控制裝置的輸出端連接有照明設備、光伏蓄電池、污水處理裝置，多功能控制器的輸入端連接有檢測設備、微波感應器，多功能控制裝置與遠程控制裝置互聯;本實用新型能夠節能環保、無二次污染，運行簡單無需人工維護，方便夜間處理檢修，遠程操作系統，能夠?qū)崟r(shí)快捷處理相關問題，多項檢測全面保障系統正常運行。

　　權利要求書

　　1.一種太陽能多功能控制污水處理裝置，其特征在于：包括污 水處理裝置、太陽能電池板、光伏蓄電池、多功能控制裝置、遠程控 制裝置、檢測設備和微波感應器，所述的污水處理裝置周圍設有照明 設備，所述的太陽能電池板輸出端連接有多功能控制裝置，多功能控 制裝置的輸出端連接有照明設備、光伏蓄電池、污水處理裝置，多功 能控制器的輸入端連接有檢測設備、微波感應器，多功能控制裝置與 遠程控制裝置互聯。

　　2.根據權利要求1所述的一種太陽能多功能控制污水處理裝 置，其特征在于：所述的污水處理裝置包括進水井、初沉池、厭氧池、 缺氧池、好氧池、沉定池、過濾池、清水池、出水井、曝氣設備，所 述的曝氣設備通過布?xì)庵鞴芘c好氧池內布?xì)夤苓B接。

　　3.根據權利要求1所述的一種太陽能多功能控制污水處理裝 置，其特征在于：所述的檢測設備分別在污水處理裝置的進水井、厭 氧池、缺氧池、好氧池、清水池中設置。

　　4.根據權利要求1所述的一種太陽能多功能控制污水處理裝 置，其特征在于：所述的污水處理裝置的厭氧池、缺氧池、好氧池底 部設有軟性填料。

　　說明書

　　一種太陽能多功能控制污水處理裝置

　　技術領域：

　　本實用新型涉及污水處理裝置，具體的說尤其涉及一種太陽能多 功能控制污水處理裝置。

　　背景技術：

　　目前市場對于生活污水的處理，主要采用兩種方式：第一種是采 用原始電力設備輔助，每天人工維護、檢查、檢測，維持系統基本正 常運行，第二種是采用太陽能發電設備輔助，需要人工定期維護，且 每次都需要到處理現場、檢查、檢測，另當夜間水質突然出現問題時， 由于現場沒有照明設備，很難進行工作，不符合長期正常處理污水這 一標準，其次對環境也會造成污染。

　　實用新型內容：

　　本實用新型的目的是提供一種太陽能多功能控制污水處理裝置， 能夠節能環保、無二次污染，運行簡單無需人工維護，方便夜間處理 檢修，遠程操作系統，能夠?qū)崟r(shí)快捷處理相關問題，多項檢測全面保 障系統正常運行。

　　為了解決背景技術所存在的問題，本實用新型是采用以下技術方 案：

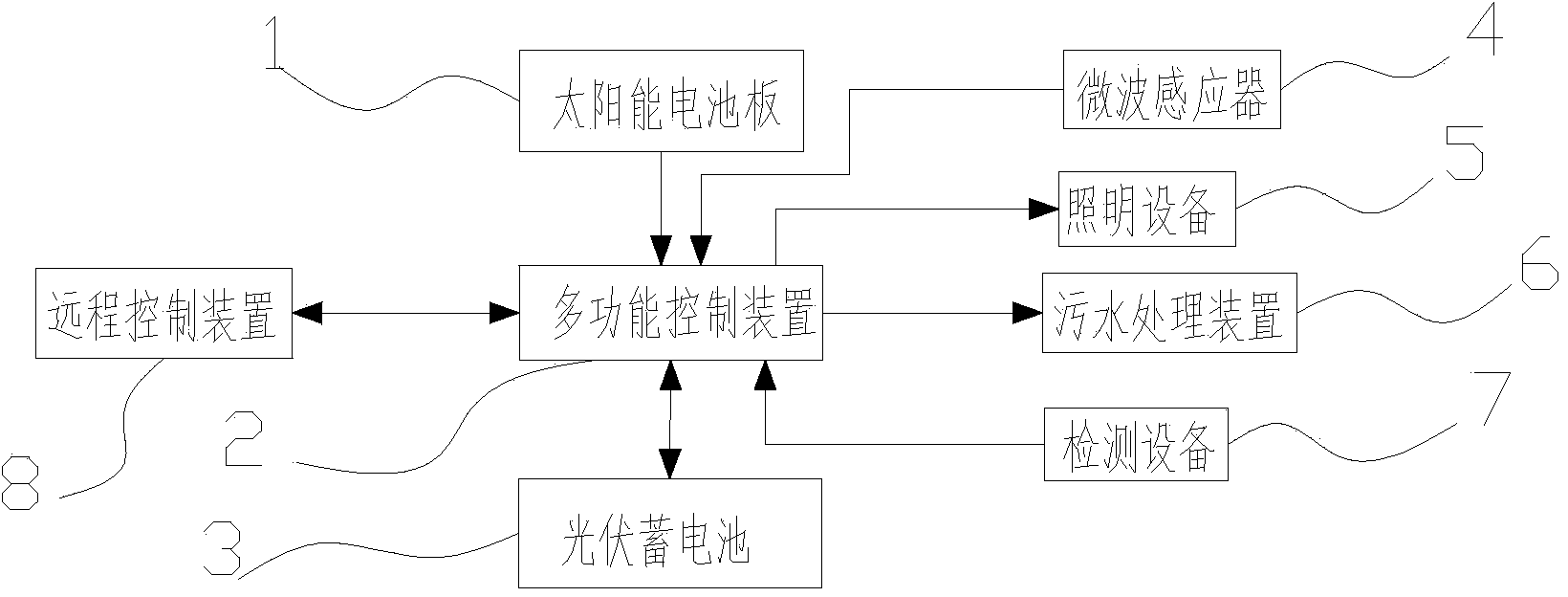

　　一種太陽能多功能控制污水處理裝置，包括污水處理裝置、太陽 能電池板、光伏蓄電池、多功能控制裝置、遠程控制裝置、檢測設備 和微波感應器，所述的污水處理裝置周圍設有若干照明設備，所述的 太陽能電池板輸出端連接有多功能控制裝置，多功能控制裝置的輸出 端連接有照明設備、光伏蓄電池、污水處理裝置，多功能控制器的輸 入端連接有檢測設備、微波感應器，多功能控制裝置與遠程控制裝置 互聯。

　　所述的污水處理裝置包括進水井、初沉池、厭氧池、缺氧池、好 氧池、沉定池、過濾池、清水池、出水井、曝氣設備，所述的曝氣設 備通過布?xì)庵鞴芘c好氧池內布?xì)夤苓B接。

　　所述的檢測設備分別在污水處理裝置的進水井、厭氧池、缺氧池、 好氧池、清水池中設置。

　　所述的污水處理裝置的厭氧池、缺氧池、好氧池底部設有軟性填 料。

　　其工作原理為：本實用新型包括污水處理裝置、太陽能電池板、 光伏蓄電池、多功能控制裝置、遠程控制裝置、檢測設備、微波感應 器，所述的污水處理裝置周圍設有若干照明裝備，所述的太陽能電池 板輸出端連接有多功能控制裝置，多功能控制裝置的輸出端連接有照 明設備、光伏蓄電池、污水處理裝置，太陽能電池板通過接收太陽光 產生電能，電能經多功能控制裝置穩壓后給光伏蓄電池充電，多功能 控制器的輸入端連接有檢測設備、微波感應器，檢測設備安放在需要 檢測的處理池中，向多功能控制裝置傳輸各處理池中水的各項數據， 夜晚時水質大面積出現問題時，需要人員現場處理，微波感應器感應 人員到達現場，多功能控制裝置控制照明設備打開，照明現場，方便 維修，當工作人員離開現場時，微波感應器感應并傳輸信號，多功能 控制裝置則會關閉照明設備，這樣方便維修人員對裝置的維修并保證 了維修人員的安全，多功能控制裝置與遠程控制裝置互聯，實現了裝 置的遠程控制，時時傳送相關數據，能夠?qū)崟r(shí)快捷的處理相關問題。

　　本實用新型的有益效果：

　　本實用新型能夠節能環保、無二次污染，運行簡單無需人工維 護，方便夜間處理檢修，遠程操作系統，能夠?qū)崟r(shí)快捷處理相關問題， 多項檢測全面保障系統正常運行。
