申請日2013.12.02

　　公開(公告)日2014.06.04

　　IPC分類號C02F5/00

　　摘要

　　從水體中吸附鈣鎂等金屬離子的水處理裝置,設備由相互連接的置入循環水體內的電極部件和外部控制部件構成,其中,電極部件中包含交替電極(5)、接地電極(6)和接地保護罩(7)，一組至少包括二支交替電極(5)安裝在桶狀的接地保護罩(7)內，接地保護罩(7)與接地電極(6)連接;控制部件中包含震蕩電路模塊(1)、電源(2)、控制電路模塊(3)和輸出模塊(4)，電源(2)與控制電路模塊(3)連接，控制電路模塊(3)與震蕩電路模塊(1)和輸出模塊(4)連接。能夠長時間的把水垢有規格的結晶析出并吸附在保護罩上，安裝快速，既滿足循環水路封閉運行的工況下去除水垢，又不影響水體流動性。

　　權利要求書

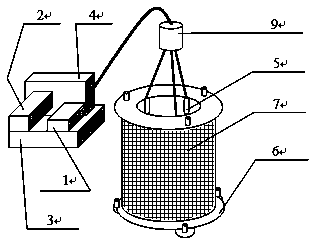

　　1.從水體中吸附鈣鎂等金屬離子的水處理裝置, 包括震蕩電路模塊(1)、電源(2)、控制電路模塊(3)、輸出模塊(4)、交替電極(5)、接地電極(6)和接地保護罩(7);其特征在于，設備由相互連接的置入循環水體內的電極部件和外部控制部件構成,其中, 電極部件中包含交替電極(5)、接地電極(6)和接地保護罩(7)，一組至少包括二支交替電極(5)安裝在桶狀的接地保護罩(7)內，接地保護罩(7)與接地電極(6)連接;控制部件中包含震蕩電路模塊(1)、電源(2)、控制電路模塊(3)和輸出模塊(4)，電源(2)與控制電路模塊(3)連接，控制電路模塊(3)與震蕩電路模塊(1)和輸出模塊(4)連接。

　　2.如權利要求1所述的從水體中吸附鈣鎂等金屬離子的水處理裝置，其特征在于，交替電極(5)為加電電極，交替電極(5)至少有二只，交替電極(5)與接地電極(6)組成一組電級。

　　3.如權利要求1所述的從水體中吸附鈣鎂等金屬離子的水處理裝置，其特征在于，接地電極(6)安裝在接地保護罩(7)上，接地保護罩(7)為圓桶形網狀結構。

　　4.如權利要求1所述的從水體中吸附鈣鎂等金屬離子的水處理裝置，其特征在于，輸出模塊(4)或接地保護罩(7)上安裝感應模塊(9)。

　　5.如權利要求1所述的從水體中吸附鈣鎂等金屬離子的水處理裝置，其特征在于，電極部件和控制部件通過電纜連接或者通過電磁感應耦合方式連接。

　　6.如權利要求1所述的從水體中吸附鈣鎂等金屬離子的水處理裝置，其特征在于，震蕩電路模塊(1)通過輸出模塊(4)向交替電極(5)加載方形波，頻率為7KM-900KM，掃頻實現。

　　說明書

　　從水體中吸附鈣鎂等金屬離子的水處理裝置

　　技術領域

　　本實用新型涉及供水或循環水管線路內水垢防止或處理技術，尤其是從水體中吸附鈣鎂等金屬離子的水處理裝置。

　　背景技術

　　循環水結垢其實是循環水系統中微溶物質在環境條件發生變化導致生過飽和現象，產生晶核由冷卻水中結晶析出，隨著晶核不斷長大沉積在換熱器的表面的現象，按垢的按鹽的種類可分為碳酸垢、磷酸垢、硅酸垢、硫酸垢等;按金屬離子區分可分為鈣垢、鎂垢、鐵垢等。換熱器內垢的形成受到水質、水溫、流速、換熱溫降、換熱器材質和光潔度等因素的影響的影響：循環冷卻水在運行過程中，隨著揮發水量的消耗，水中各種雜質的濃度就會相應增大，結垢的概率就會同時增加，這時補充水的水質其含鹽量、堿度、硬度、pH值等指標就顯得尤為重要。這幾個指標越高循環水越容易達到飽和而產生結晶。因此這在投加水質阻垢劑方案時就必須考慮進去，這是基礎。

　　工業循環水系統是代工業企業正常運行的基本保證，循環水系統管理中遇到的設備的結垢、腐蝕、生物粘泥堵塞等等，是換熱設備損壞和效率降低的主要危害。目前工業應用的水質穩定劑多為緩蝕阻垢劑，但阻垢劑的品質參差不齊，系統的換熱設備的種類千差萬別，同時管理的方法又各有不同，這就造成了循環水系統運行的優劣之分。因此，我將近年了解的情況對循環水的管理這一命題談?wù)勛约鹤鞒龃譁\的認識。

　　當前，作為針對循環水路水垢的方法，大多數采用化學方法;個別采用電化學的方法，不能眼肉看到固體水垢的形成。

　　實用新型內容

　　本實用新型的目的是提供一種從水體中吸附鈣鎂等金屬離子的水處理裝置，能夠長時間的把水垢有規格的結晶析出并吸附在保護罩上。

　　本實用新型的目的將通過以下技術措施來實現：包括：震蕩電路模塊、電源、控制電路模塊、輸出模塊、交替電極、接地電極和接地保護罩。設備由相互連接的置入循環水體內的電極部件和外部控制部件構成,其中, 電極部件中包含交替電極、接地電極和接地保護罩，一組至少包括二支交替電極安裝在桶狀的接地保護罩內，接地保護罩與接地電極連接;控制部件中包含震蕩電路模塊、電源、控制電路模塊和輸出模塊，電源與控制電路模塊連接，控制電路模塊與震蕩電路模塊和輸出模塊連接。

　　尤其是，交替電極為加電電極，交替電極至少有二只，交替電極與接地電極組成一組電級。

　　尤其是，接地電極安裝在接地保護罩上，接地保護罩為圓桶形網狀結構。

　　尤其是，輸出模塊或接地保護罩上安裝感應模塊。

　　尤其是，電極部件和控制部件通過電纜連接或者通過電磁感應耦合方式連接。

　　尤其是，震蕩電路模塊通過輸出模塊向交替電極加載方形波，頻率為7KM-900KM，掃頻實現。

　　本實用新型的優點和效果：能夠長時間的把水垢有規格的結晶析出并吸附在保護罩上，安裝快速，既滿足循環水路封閉運行的工況，而且，去除水垢的過程中不影響水體流動性，設備安裝維護和檢修方便安全，而且具有廣泛的適用性，節能減排效果顯著，安裝規范標準，工作穩定高效。
