申請日2013.12.03

　　公開(公告)日2015.06.03

　　IPC分類號B01D35/02; E03C1/12

　　摘要

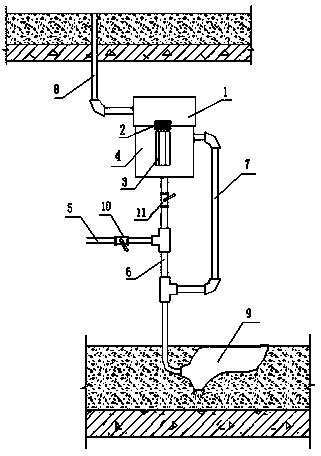

　　一種樓宇生活污水二次利用設備，包括集水器、雜質過濾器、管道高效過濾膜、積水箱、大便器、進水管路、沖水管路、備用管路和溢流管組成，生活污水通過進水管路進入到集水器，經雜質過濾器過濾后進入到積水箱，通過沖洗閥控制大便器的沖洗，所述備用管路一端連接自來水管另一端連通沖洗管路，備用管路上設置備用水控制閥，備用管路與積水箱之間設置沖洗閥。本發明通過樓層的高度差在下樓層的積水箱內存水，無需應泵，不耗電，結構簡單，實現了生活污水的再利用，該裝置適合于住宅、賓館、宿舍等樓房的節水。

　　權利要求書

　　1.樓宇生活污水二次利用設備，主要有集水器、集水器底部設置雜質過濾器、雜質過濾器通過管道與積水箱相連、積水箱底部設置沖水管路組成，其特征是：所述連接雜質過濾器和積水箱的管道內設置有高效管道過濾膜，過濾膜由納米高分子材料制成。

　　2.根據權利要求1所述的樓宇生活污水二次利用設備，其特征是：所述集水器的進水口通過進水管路與上層住戶的地漏生活污水排放管道連接，積水箱的排水口與大便器連通;所述備用管路一頭連接自來水管路另一頭連通沖水管路，管路上設置備用水控制閥;所述備用管路與水箱之間的設置有沖水閥。

　　3.根據權利要求1所述的樓宇生活污水二次利用設備，其特征是：所述出水管道上還并聯有溢流管，溢流管一端連通積水箱，溢流管另一端連通在備用管路與蹲式大便器之間的沖水管路上。

　　說明書

　　樓宇生活污水二次利用設備

　　技術領域

　　本發明涉及一種日常生活用品，具體的說是一種適合衛浴的節水型抽水馬桶或蹲式大便器。

　　背景技術

　　抽水馬桶現在已經成為家庭的必備設施，據統計每日的生活用水中一半左右都是用于抽水馬桶用水。家庭抽水馬桶所用的水全部都是從自來水管而來，但是大便器用水，對水的潔凈度要求并不高，因此大量的自來水被白白浪費了。

　　發明內容

　　本發明所要解決的技術問題是提供一種樓宇生活污水二次利用設備，該設備是將水箱與上層住戶的地漏生活污水排放管道連接，利用樓上的污水沖洗大便器內的排泄物，實現了生活污水的再利用。本發明是這樣實現的：樓宇生活污水二次利用設備，包括集水器、集水器底部設置雜質過濾器、雜質過濾器通過管道與積水箱相連、積水箱底部設置沖水管路組成，所述連接雜質過濾器和積水箱的管道內設置高效管道過濾膜，所述高效管道過濾膜由納米高分子材料制成。所述集水器的進水口通過進水管路與上層住戶的地漏生活污水排放管道連接，積水箱的排水口與大便器連通;所述備用管路一頭連接自來水管路另一頭連通沖水管路，管路上設置備用水控制閥;所述備用管路與水箱之間的設置有沖水閥。所述沖水管路上還并聯有溢流管，溢流管一端連通積水箱，另一端連通在備用管路與大便器之間的沖水管路上。本發明樓宇生活污水二次利用設備是將水箱與上層住戶的地漏生活污水排放管道連接，積水箱儲存的是過濾后上層住戶的生活污水，通過樓層的高度差在下樓層的積水箱內存水，無需應泵，不耗電，結構簡單，實現了生活污水的再利用，該裝置適合于住宅、賓館、宿舍等樓房的節水。
