申請日2018.02.09

　　公開(公告)日2018.05.18

　　IPC分類號B08B9/087; B08B9/093

　　摘要

　　本發明提供一種茶葉污水池清理裝置，包括懸浮架、垂直固定設置于懸浮架上表面的清理架、設置于清理架上的清理機構、設置于懸浮架底部的氣浮式升降機構、氣頂機構、工作遙控器，清理架的上端部具有與其垂直設置的行走架，行走架的底部轉動設置有與污水池邊相配合的移動滾輪，清理架為沿著上下方向伸縮的清理架，移動滾輪包括設置于行走架前部的驅動輪、設置于行走架后部的輔助輪，驅動輪由電機驅動轉動，驅動輪為萬向輪，電機由工作遙控器控制，能夠自動清潔粘附在污水池上的茶漬，實現在線自動清洗，不僅自動化程度高，而且清洗效果好、效率高。

　　權利要求書

　　1.一種茶葉 污水池清理裝置 ，其特征在于：包括懸浮架、垂直固定設置于所述懸浮架上表面的清理架、設置于所述清理架上的清理機構、設置于所述懸浮架底部的氣浮式升降機構、用于將所述懸浮架緊貼污水池的池壁的氣頂機構、工作遙控器，所述清理架的上端部具有與其垂直設置的行走架，所述行走架的底部轉動設置有與污水池邊相配合的移動滾輪，所述清理架為沿著上下方向伸縮的清理架，所述移動滾輪包括設置于所述行走架前部的驅動輪、設置于所述行走架后部的輔助輪，所述驅動輪由電機驅動轉動，所述驅動輪為萬向輪，所述電機由工作遙控器控制;

　　所述氣頂機構包括固定設置于所述懸浮架底部的氣瓶，所述氣瓶的開口正對所述污水池的池壁，所述氣瓶的開口處設置有電磁閥，所述電磁閥由工作遙控器控制;

　　所述清理機構包括轉動設置于所述清理架上的噴涂輥組件、刷洗輥組件以及沖洗輥組件，所述噴涂輥組件由第一電機驅動轉動，所述刷洗輥組件由第二電機驅動轉動，所述沖洗輥組件由第三電機驅動轉動，所述噴涂輥組件、所述刷洗輥組件以及所述沖洗輥組件沿著前后方向依次分布于所述清洗架上，所述噴涂輥包括中空的噴涂輥本體、包裹于所述噴涂輥本體外側的圓柱形海綿層，所述噴涂輥本體的表面開設有若干與其內腔相連通的噴涂孔，所述噴涂輥本體的內腔通過輸送管與第一抽取泵相連通，所述第一抽取泵與清洗液存儲箱相連通，所述刷洗輥組件包括輥軸、包裹于所述輥軸外側的圓柱形橡膠層、包裹于所述橡膠層外側的尼龍布層，所述沖洗輥組件包括中空的沖洗輥本體，所述沖洗輥本體的表面開設有若干與其內腔相連通的沖洗孔，所述沖洗輥本體的內腔通過送水管與第二抽取泵相連通，所述第二抽取泵與水箱相連通;

　　所述氣浮式升降機構包括設置于所述懸浮架上的儲氣罐、固定于所述懸浮架底部的若干空心的密封浮箱以及開口浮箱，所述密封浮箱與所述開口浮箱交錯設置，所述密封浮箱內設置有壓縮空氣，所述開口浮箱的底部開設有與其空腔相連通的開口，所述開口浮箱的頂部設置有與其空腔相連通的支氣管道，若干所述支氣管道均與設置于所述懸浮架上的總送氣管道相連通，所述總送氣管道與所述儲氣罐相連通，所述總送氣管道與所述儲氣罐的連接處設置有進氣閥，所述總送氣管道的端部連接有排空管，所述排空管上設置有排空閥。

　　2.如權利要求1所述的茶葉污水池清理裝置 ，其特征在于：所述所述輔助輪具有并列設置的兩組。

　　說明書

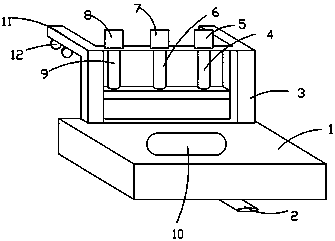

　　茶葉污水池清理裝置

　　技術領域

　　本發明涉及一種茶葉污水池清理裝置。

　　背景技術

　　現有技術中大部分茶葉加工污水池的內壁通常會由于茶葉長期浸泡產生茶漬，現有技術中通常采用人工清洗的方式進行清洗，不僅工作量大，而且需要先將污水池內的水抽干才能進行，操作極其不方便，而且效率低下。

　　發明內容

　　本發明的目的在于克服現有技術中存在的缺陷，提供一種茶葉污水池清理裝置 ，能夠自動清潔粘附在污水池壁上的茶漬，實現在線自動清洗，不僅自動化程度高，而且清洗效果好、效率高。

　　為實現上述目的，本發明的技術方案是提供了一種茶葉污水池清理裝置 ，包括懸浮架、垂直固定設置于所述懸浮架上表面的清理架、設置于所述清理架上的清理機構、設置于所述懸浮架底部的氣浮式升降機構、用于將所述懸浮架緊貼污水池的池壁的氣頂機構、工作遙控器，所述清理架的上端部具有與其垂直設置的行走架，所述行走架的底部轉動設置有與污水池邊相配合的移動滾輪，所述清理架為沿著上下方向伸縮的清理架，所述移動滾輪包括設置于所述行走架前部的驅動輪、設置于所述行走架后部的輔助輪，所述驅動輪由電機驅動轉動，所述驅動輪為萬向輪，所述電機由工作遙控器控制;

　　所述氣頂機構包括固定設置于所述懸浮架底部的氣瓶，所述氣瓶的開口正對所述污水池的池壁，所述氣瓶的開口處設置有電磁閥，所述電磁閥由工作遙控器控制;

　　所述清理機構包括轉動設置于所述清理架上的噴涂輥組件、刷洗輥組件以及沖洗輥組件，所述噴涂輥組件由第一電機驅動轉動，所述刷洗輥組件由第二電機驅動轉動，所述沖洗輥組件由第三電機驅動轉動，所述噴涂輥組件、所述刷洗輥組件以及所述沖洗輥組件沿著前后方向依次分布于所述清洗架上，所述噴涂輥包括中空的噴涂輥本體、包裹于所述噴涂輥本體外側的圓柱形海綿層，所述噴涂輥本體的表面開設有若干與其內腔相連通的噴涂孔，所述噴涂輥本體的內腔通過輸送管與第一抽取泵相連通，所述第一抽取泵與清洗液存儲箱相連通，所述刷洗輥組件包括輥軸、包裹于所述輥軸外側的圓柱形橡膠層、包裹于所述橡膠層外側的尼龍布層，所述沖洗輥組件包括中空的沖洗輥本體，所述沖洗輥本體的表面開設有若干與其內腔相連通的沖洗孔，所述沖洗輥本體的內腔通過送水管與第二抽取泵相連通，所述第二抽取泵與水箱相連通;

　　所述氣浮式升降機構包括設置于所述懸浮架上的儲氣罐、固定于所述懸浮架底部的若干空心的密封浮箱以及開口浮箱，所述密封浮箱與所述開口浮箱交錯設置，所述密封浮箱內設置有壓縮空氣，所述開口浮箱的底部開設有與其空腔相連通的開口，所述開口浮箱的頂部設置有與其空腔相連通的支氣管道，若干所述支氣管道均與設置于所述懸浮架上的總送氣管道相連通，所述總送氣管道與所述儲氣罐相連通，所述總送氣管道與所述儲氣罐的連接處設置有進氣閥，所述總送氣管道的端部連接有排空管，所述排空管上設置有排空閥。

　　進一步改進的是：所述所述輔助輪具有并列設置的兩組。

　　本發明的優點和有益效果在于：清洗池壁時，首先將懸浮架置于污水池內，啟動清理機構的各個電機，噴涂輥組件在防水膜表面噴涂清洗液，刷洗輥組件用于對茶漬進行刷洗，而最后通過沖洗輥組件用清水將粘附的茶漬沖離，通過各氣瓶上電磁閥的開啟以及關閉控制懸浮架在污水池內移動，整個過程只需通過工作遙控器控制，自動化程度高，而且無需將污水池內水放空進行操作，此外通過設置行走架以及移動滾輪，使得在清污過程中懸浮架始終沿著污水池壁平穩移動，使得各輥與防水膜緊貼，提高清理效果，通過設置氣浮式升降機構可以帶動懸浮架進行升降繼而調節清理位置。
