申請日2013.10.21

　　公開(公告)日2014.07.09

　　IPC分類號C02F1/30

　　摘要

　　本實用新型公開了一種可見光響應光催化廢水處理聯動棒，包括一個主軸圓柱玻璃棒，主圓柱玻璃棒下方設有兩個以上的圓柱玻璃攪拌棒，所述圓柱玻璃攪拌棒表面同軸的設有兩個以上的凹槽。所述主軸圓柱玻璃棒與單個圓柱玻璃攪拌棒的夾角范圍100度～160度。本實用新型有益效果包括：第一，三個圓柱玻璃攪拌棒在一個圓柱玻璃棒帶動作用下，能夠較大范圍的與廢水接觸;第二，每根圓柱玻璃攪拌棒的表面的多個凹槽能夠增大反應界面，提高界面反應效率;第三，每根圓柱玻璃攪拌棒表面負載具有較高可見光響應效果的氮摻雜二氧化鈦光催化劑涂層，具有較高可見光響應效果的氮摻雜二氧化鈦光催化劑涂層能夠較好吸收太陽光中的可見光，增加催化降解性能。

　　權利要求書

　　1.一種可見光響應光催化廢水處理聯動棒，其特征在于，包括一個主軸圓柱玻璃棒，主圓柱玻璃棒下方設有兩個以上的圓柱玻璃攪拌棒，所述圓柱玻璃攪拌棒表面同軸的設有兩個以上的凹槽。

　　2.根據權利要求1所述的一種可見光響應光催化廢水處理聯動棒，其特征在于，所述主軸圓柱玻璃棒與單個圓柱玻璃攪拌棒的夾角范圍100度～160度。

　　3.根據權利要求2所述的一種可見光響應光催化廢水處理聯動棒，其特征在于，每個圓柱玻璃攪拌棒與主軸圓柱玻璃棒的夾角大小相同。

　　4.根據權利要求2所述的一種可見光響應光催化廢水處理聯動棒，其特征在于，圓柱玻璃攪拌棒包括3個以上，且兩兩圓柱玻璃攪拌棒之間的夾角大小相同。

　　5.根據權利要求1所述的一種可見光響應光催化廢水處理聯動棒，其特征在于，圓柱玻璃攪拌棒表面的凹槽為三個以上，且等間隔角度設置。

　　說明書

　　一種可見光響應光催化廢水處理聯動棒

　　技術領域

　　本實用新型公開了一種廢水凈化裝置,尤其是一種可見光響應光催化廢水處理聯動 棒。

　　背景技術

　　近年來,污水處理裝置在環境治理方面得到了日益廣泛的研究和應用。簡單、有效、 易行的廢水處理裝置仍然是探索研究的焦點。攪拌裝置在廢水處理過程中有廣泛的應 用，如何增大其與廢水的有效接觸界面成為難點。開發具有特定結構、較大接觸界面 的攪拌裝置具有實際意義。

　　實用新型內容

　　實用新型目的：本實用新型所要解決的技術問題是針對現有技術的不足，提供一 種可見光響應光催化廢水處理聯動棒。

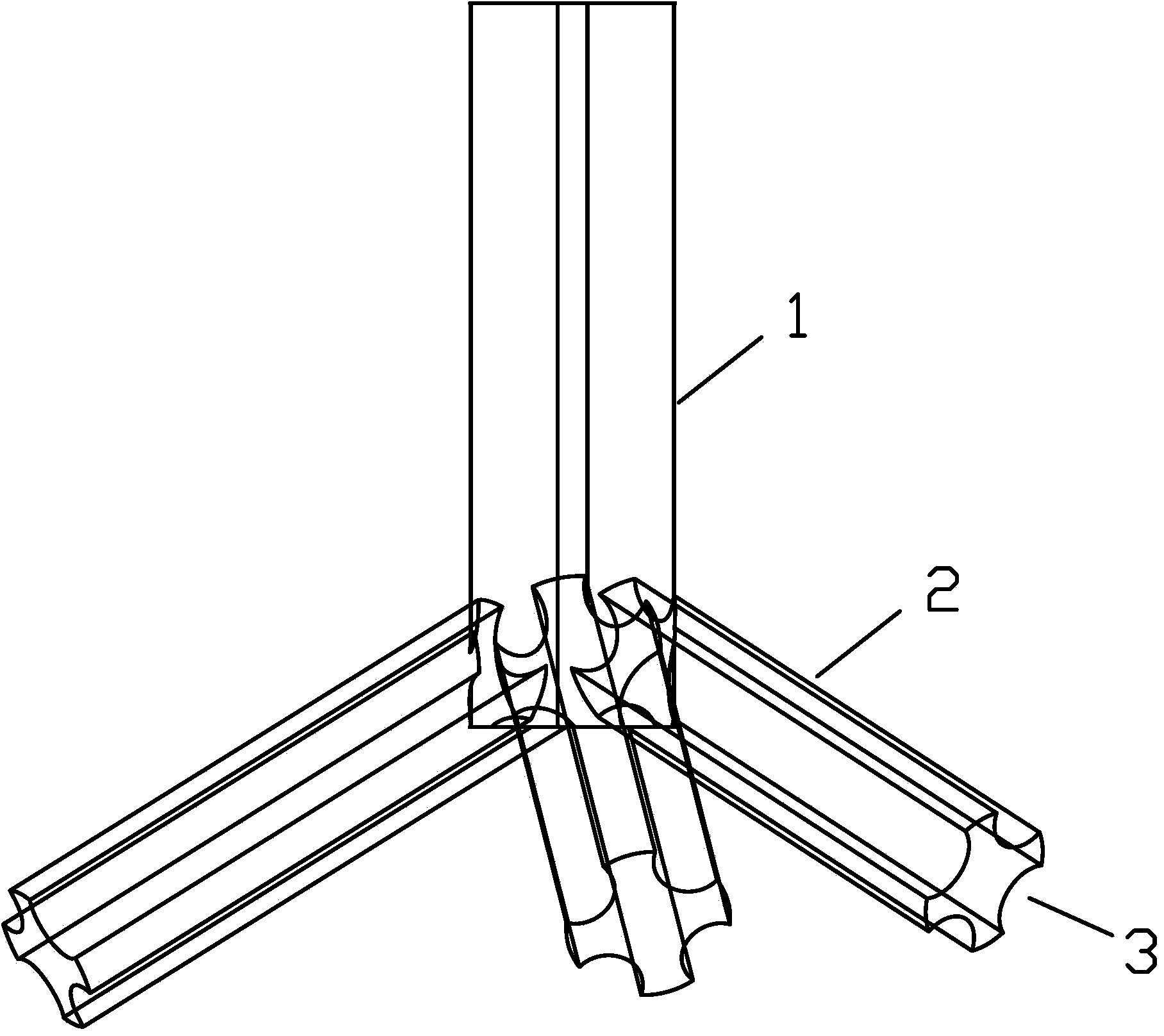

　　為了解決上述技術問題，本實用新型公開了一種可見光響應光催化廢水處理聯動 棒，包括一個主軸圓柱玻璃棒，主圓柱玻璃棒下方設有兩個以上的圓柱玻璃攪拌棒， 所述圓柱玻璃攪拌棒表面同軸的設有兩個以上的凹槽。

　　本實用新型中，所述主軸圓柱玻璃棒與單個圓柱玻璃攪拌棒的夾角范圍100度～160 度。

　　本實用新型中，每個圓柱玻璃攪拌棒與主軸圓柱玻璃棒的夾角大小相同。

　　本實用新型中，圓柱玻璃攪拌棒包括3個以上，且兩兩圓柱玻璃攪拌棒之間的夾 角大小相同。

　　本實用新型中，圓柱玻璃攪拌棒表面的凹槽為三個以上，且等間隔角度設置。

　　本實用新型中，每根圓柱玻璃攪拌棒表面的設有氮摻雜二氧化鈦光催化劑涂層。

　　本實用新型具備良好可見光殺菌、凈化功效。

　　有益效果：第一，三個圓柱玻璃攪拌棒在一個圓柱玻璃棒帶動作用下,能夠較大范 圍的與廢水接觸;第二，每根圓柱玻璃攪拌棒的表面的多個凹槽能夠增大反應界面,提 高界面反應效率。第三，每根圓柱玻璃攪拌棒表面負載具有較高可見光響應效果的氮 摻雜二氧化鈦光催化劑涂層,具有較高可見光響應效果的氮摻雜二氧化鈦光催化劑涂層 能夠較好吸收太陽光中的可見光，增加催化降解性能。
