申請日2013.10.21

　　公開(公告)日2014.05.14

　　IPC分類號G01N1/34; B01L3/16

　　摘要

　　本實用新型涉及一種測定污泥脂肪酸的蒸餾裝置，其特征在于：支架上設有燒瓶，燒瓶的一側設有與燒瓶配套的冷凝管，冷凝管與燒瓶之間通過導流管相連，所述的導流管上設有放氣閥。使用時，在蒸餾裝置的導流管上增加一個放氣閥，當發現存在爆炸危險時快速打開該閥，使蒸餾裝置中的環境和外界聯通，排出爆炸危險，保障了蒸餾裝置的使用安全。

　　權利要求書

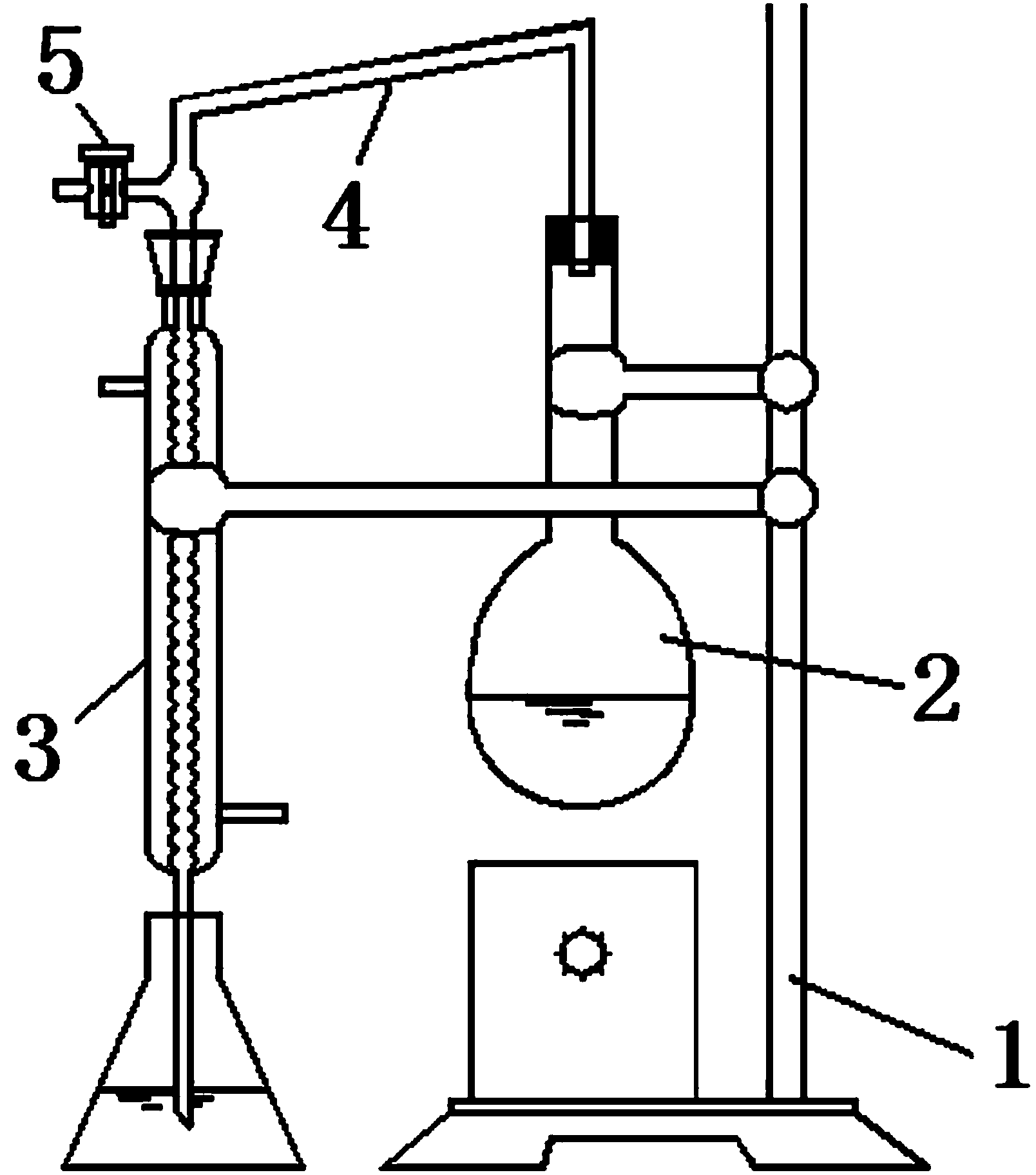

　　1.一種測定污泥脂肪酸的蒸餾裝置，它主要包括支架，其特征在于：支架上設有燒瓶，燒瓶的一側設有與燒瓶配套的冷凝管，冷凝管與燒瓶之間通過導流管相連，所述的導流管上設有放氣閥。

　　2.根據權利要求1所述的一種測定污泥脂肪酸的蒸餾裝置，其特征在于：所述的冷凝管為直型冷凝管，冷凝管與支架之間通過輔助支撐桿相連。

　　3.根據權利要求1所述的一種測定污泥脂肪酸的蒸餾裝置，其特征在于：所述燒瓶與冷凝管之間的導流管呈斜向分布，導流管的低端與冷凝管連接，導流管的高端與燒瓶連接。

　　說明書

　　一種測定污泥脂肪酸的蒸餾裝置

　　技術領域

　　本實用新型涉及檢測裝置的技術領域，具體地說是一種用于測定污泥脂肪酸的蒸餾裝置。

　　背景技術

　　目前，脂肪酸是鑒定污泥消化好壞的重要指標之一，CJ221-2005城市污水處理廠污泥檢驗方法中關于城市污泥脂肪酸蒸餾后滴定法規定脂肪酸的測定是將揮發性脂肪酸從污泥上清液中加熱蒸餾出來，用水吸收后與標準堿反應，測定揮發性脂肪酸的含量，其化驗裝置為帶有500ml燒瓶和直型冷凝管的蒸餾裝置(具體結構參見圖1)。由于污水廠的污泥性質比較復雜，蒸餾過程中可能會出現蒸餾瓶中泡沫過多等情況繼而存在蒸餾瓶爆炸的危險;同時也會出現冷凝水忘記打開而發生蒸餾瓶爆炸的情況，故現有的蒸餾裝置在使用過程中存在較大的安全隱患。

　　發明內容

　　本實用新型的目的在于提供一種改進的測定污泥脂肪酸的蒸餾裝置，它可克服現有技術中蒸餾瓶容易爆炸，存在較大隱患的一些不足。

　　為了實現上述目的，本實用新型的技術方案是：一種測定污泥脂肪酸的蒸餾裝置，它主要包括支架，其特征在于：支架上設有燒瓶，燒瓶的一側設有與燒瓶配套的冷凝管，冷凝管與燒瓶之間通過導流管相連，所述的導流管上設有放氣閥。

　　使用時，在蒸餾裝置的導流管上增加一個放氣閥，當發現存在爆炸危險時快速打開該閥，使蒸餾裝置中的環境和外界聯通，排出爆炸危險，保障了蒸餾裝置的使用安全。
