申請日2014.01.03
公開(公告)日2014.07.02
IPC分類號C02F9/14
摘要

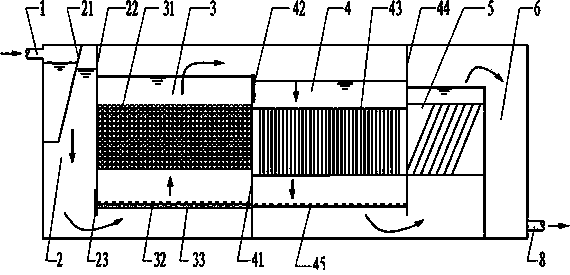

本實用新型涉及環保設備技術領域，具體為一種集成化污水處理裝置。該裝置包括集成化污水處理裝置本體、進水緩沖間(2)、設備間(7)、一級生物處理間(3)、二級生物處理間(4)、斜板沉淀池(5)和消毒池(6)，其在集成化污水處理裝置本體內設置進水緩沖間(2)，一級生物處理間(3)、二級生物處理間(4)、斜板沉淀池(5)和消毒池(6)，在集成化污水處理裝置本體的前端設置進水緩沖間(2)，在集成化污水處理裝置本體的后端設置消毒池(6)等。本套裝置可對進水量變化大、進水濃度不穩定的污水進行處理，裝置結構完善、緊湊、運行簡單、維護方便、出水水質穩定。
權利要求書
1.一種集成化污水處理裝置，包括集成化污水處理裝置本體、進水緩沖間(2)、設備間(7)、一級生物處理間(3)、二級生物處理間(4)、斜板沉淀池(5)和消毒池(6)，其特征在于：在集成化污水處理裝置本體內設置進水緩沖間(2)，一級生物處理間(3)、二級生物處理間(4)、斜板沉淀池(5)和消毒池(6)，在集成化污水處理裝置本體的前端設置進水緩沖間(2)，在集成化污水處理裝置本體的后端設置消毒池(6)，一級生物處理間(3)的前端與進水緩沖間(2)連接，后端與二級生物處理間(4)連接，在二級生物處理間(4)的另外一側設置斜板沉淀池(5)，斜板沉淀池(5)與消毒池(6)連接。
2.根據權利要求1所述的集成化污水處理裝置，其特征在于：所述的進水緩沖間(2)和一級生物處理間(3)通過隔板一(22)隔開，并在隔板下部留有連通口，連通口設有隔板二(23)。
3.根據權利要求1所述的集成化污水處理裝置，其特征在于：所述的一級生物處理間(3)和二級生物處理間(4)通過隔板三(41)隔開，并在隔板上部留有連通口，連通口設有隔板四(42)。
4.根據權利要求1所述的集成化污水處理裝置，其特征在于：所述的進水緩沖間(2)和二級生物處理間(4)設有出水連通管道(34)，管道上設有閥門，進水緩沖間(2)設有攔截格柵(21)。
5.根據權利要求1所述的集成化污水處理裝置，其特征在于：在所述的二級生物處理間(4)內設置二級生物處理片狀填料(43)，并在二級生物處理間(4)的底部設置二級生物處理間空氣曝氣器(45)，所述的片狀填料的安裝方式為懸掛式，并在每個片狀填料的上端安裝填料間距壓片，片狀填料的厚度為1-2毫米，每個片狀填料之間的安裝間距L是根據生物膜最大厚度確定的。
6.根據權利要求1所述的集成化污水處理裝置，其特征在于：在所述的一級生物處理間(3)內設置一級生物處理彈性生物復合填料(31)，并在一級生物處理間(3)的下部設置柵板式布水板(33)，柵板式布水板(33)的高度高于連通口的高度，在柵板式布水板(33)上設置一級生物處理間空氣曝氣器(32)。
7.根據權利要求1所述的集成化污水處理裝置，其特征在于：一級生物處理間(3)與二級生物處理間(4)的連接方式為串聯連接或并聯連接。
8.根據權利要求1所述的集成化污水處理裝置，其特征在于：所述的一級生物處理間(3)的出水口處設有與沉淀池連接的連通管道(46)，管道上設有閥門。
說明書
一種集成化污水處理裝置
技術領域
本實用新型涉及環保設備技術領域，屬于一種污水處理設備，具體為一種集成化污水處理裝置。
背景技術
隨著我國國民經濟的快速發展和城鎮化建設的不斷推進，大型污水處理廠已不適應多點源式水污染的集中治理，表現如下：一、大型污水處理廠本身占地面積大;二、多種污水混合增加處理難度，影響處理結果;三、污染源覆蓋面廣，需要大面積的鋪設管網，從而又大大增加的建設成本�，F(xiàn)有的許多污水處理設備采用一體化設計，結構組合不夠完善，導致在實際應用中并沒有達到理想的處理效果。
發明內容
本實用新型正是基于以上技術問題，提供一種設備結構完善、緊湊、運行簡單、維護方便、出水水質穩定的集成化污水處理設備。
本發明的技術方案為：
一種集成化污水處理裝置，包括集成化污水處理裝置本體、進水緩沖間、設備間、一級生物處理間、二級生物處理間、斜板沉淀池和消毒池，首先，在集成化污水處理裝置本體內設置進水緩沖間，一級生物處理間、二級生物處理間、斜板沉淀池和消毒池，在集成化污水處理裝置本體的前端設置進水緩沖間，進水緩沖間設有攔截格柵，用于攔截污水中顆粒較大的污染物，并且起到一個緩沖作用。進水緩沖間前與進水管相接，在集成化污水處理裝置本體的后端設置消毒池，一級生物處理間的前端與進水緩沖間連接，后端與二級生物處理間連接，在二級生物處理間的另外一側設置斜板沉淀池，斜板沉淀池與消毒池連接。所述的消毒池采用紫外線消毒池。
在一級生物處理間的下部設置柵板式布水板;柵板式布水板的安裝高度略高于連通口的高度;在柵板式布水板上設有空氣曝氣裝置，通過控制空氣的曝氣量，可以使一級生物處理間發揮不同的作用：不進行空氣曝氣或需少曝氣時，一級生物處理間處于厭氧狀態，可處理污水中需要厭氧處理的污染物;在設備進行維修時，一級生物處理間還可以作為調節池使用。
進水緩沖間和一級生物處理間通過隔板一隔開并在隔板下部留有連通口，連通口設有隔板二可上下開啟(關閉)，用于隔斷進水緩沖間和一級生物處理間;進水緩沖間和二級生物處理間設有出水連通管道，管道上設有閥門，進水緩沖間出水可直接進入二級生物處理間。
一級生物處理間和二級生物處理間亦通過隔板三隔開并在隔板上部留有連通口，連通口設有隔板四可上下開啟(關閉)，用于隔斷一級生物處理間和二級生物處理間。一級生物處理間和沉淀池設有出水連通管道，管道上設有閥門，一級生物處理間出水可通過管道進入沉淀池。
進水緩沖間與一級污水處理間的連通口開啟，一級生物處理間和二級處理間的連通口開啟，一級生物處理間和沉淀池連通管道閥門關閉，進水緩沖間與二級生物處理間連通管道關閉，一級生物處理間和二級生物處理間是串聯使用，即污水進入進水緩沖間，通過下部的連通口，流入一級生物處理間，經過處理，再由一級生物處理間上部連通口溢流流入二級生物處理間進行深度處理，出水流經沉淀池沉淀，最后流入紫外線消毒池消毒后達標排放。
進水緩沖間與一級污水處理間的連通口關閉，一級生物處理間和二級處理間的連通口關閉，一級生物處理間和沉淀池連通管道閥門開啟，進水緩沖間與二級生物處理間連通管道開啟，一級生物處理間和二級生物處理間是并聯使用，一級生物處理間和二級生物處理間出水都直接進入沉淀池處理，最后流入紫外線消毒池消毒后達標排放。
在所述的二級生物處理間內設置二級生物處理片狀填料，并在二級生物處理間的底部設置二級生物處理間空氣曝氣器，可以提供生物生長代謝所需的氧氣，所述的片狀填料的安裝方式為懸掛式，并在每個片狀填料的上端安裝填料間距壓片，片狀填料的厚度為1-2毫米，每個片狀填料之間的安裝間距L是根據生物膜最大厚度確定的，可根據除臭設備及除臭工藝任意調節，片狀填料的高度不受片狀填料堆壓的限制，只受可進行生物除臭的片狀填料強度的限制，理論上可達無窮大。在每個片狀填料的上端安裝填料間距壓片，可以保證每個片狀填料之間的間距穩定。片狀填料的比表面積大、且具有毛細功能的材料編織面成。由于片狀填料的頂部設置了布水保濕裝置，片狀填料與布水保濕裝置中的水相連，通過片狀填料上的毛細材料，保證生物膜的水分充足，所采用的毛細材料可以選用親水性能好的毛線或其余具有毛細功能的編織物等等。
在一級生物處理間內設置一級生物處理彈性生物復合填料，并在一級生物處理間的底部設置一級生物處理間空氣曝氣器。
與現有技術相比，本實用新型的有益效果為：
(一) 由于在二級生物處理間內設置二級生物處理片狀填料，很好的解
決了普通填料由于生物膜不斷生長覆蓋，死亡后的微生物不斷淤積，氣體通道變小甚至堵塞，致使微生物無法在填料中下部生長掛膜，最終導致整體的生物膜有效處理面積大大減少等問題。大大提高了單位體積內的填料有效處理面積;保持生物膜不斷更新，保持生物膜活性，保持生物膜總量不變。
(二) 待處理的污水的水流量變化大，處理的濃度不穩定，均可以采用本套裝置進行污水處理。
(三) 結構完善、緊湊、運行簡單、維護方便、出水水質穩定。
