申請日2014.01.02
公開(公告)日2014.04.09
IPC分類號C02F11/12
摘要
本發明涉及一種蒸汽壓縮回收余熱的節能污泥干燥裝置，由蒸汽壓縮機、三通閥、換熱器和污泥干化機組成。濕冷的污泥進入污泥干化機，利用蒸汽壓縮機產生的高溫高壓的氣體在通入螺旋攪拌污泥預熱機的中空管給污泥進行預熱干燥。同時，從污泥干化機底部通入的干冷空氣，一部分進入換熱器與蒸汽壓縮機產生的高溫氣體進行換熱，產生干熱空氣進入污泥干化系統，進一步帶走多重傳送帶上濕熱污泥的蒸汽，一部分直接用于回收干化污泥的剩余熱量。本發明能夠有效減少能源消耗，系統為立式，占地面積小，污泥干化系統中的傳送帶數量可多條，這樣干燥效率大大提高，干化后的污泥實現了穩定化、減量化、無害化、資源化。本發明設備簡單，初投資少，能耗和運行成本低，污泥干化處理效果好。
權利要求書
1.一種蒸汽壓縮回收余熱的節能污泥干燥裝置，由蒸汽壓縮機(1)、三通閥(2)、換熱器(3)和污泥干化機組成，其特征在于：
污泥干化機由電機(4)、螺旋攪拌污泥預熱機(5)、污泥傳送帶(6)、鼓風機(7)和保溫外殼(8)構成，螺旋攪拌污泥預熱機(5)位于保溫外殼(8)內上部，若干條污泥傳送帶(6)均勻分布于保溫外殼(8)內，且位于螺旋攪拌污泥預熱機(5)下方，保溫外殼(8)內底部設有鼓風機(7)和干化污泥出口(11)，通過鼓風機(7)將干冷空氣鼓入污泥干化機內，保溫外殼(8)頂部設有濕污泥進口(10);螺旋攪拌污泥預熱機(5)連接電機(4);螺旋攪拌污泥預熱機(5)一側設有熱空氣進口(5-3)，另一側設有不凝性氣體排出口(5-1)和冷凝水排出口(5-2);
螺旋攪拌污泥預熱機(5)底部的濕熱空氣出口通過管道連接蒸汽壓縮機(1)，蒸汽壓縮機(1)通過第一三通閥管路(2-1)連接三通閥(2)，蒸汽壓縮機(1)中的高溫高壓氣體通過三通閥(2)分為二路，一路通過第二三通閥管路(2-2)連接污泥干化機的熱空氣進口(5-3)，使一部分高溫高壓氣體回用到污泥干化機，另一路依次通過第三三通閥管路(2-3)和第一換熱器管路(3-1)連接換熱器(3)，使其余部分高溫高壓氣體進入換熱器(3);污泥干化機下部一側的干冷空氣出口通過第二換熱器管路(3-2)連接換熱器(3)，換熱器(3)設有第三換熱器管路(3-3)和第四換熱器管路(3-4);換熱器(3)內的來自蒸汽壓縮機(1)的高溫高壓氣體和來自污泥干化機的干冷空氣進行換熱，換熱過程中產生的干燥高溫氣體通過第三換熱器管路(3-3)進入污泥干化機;第四換熱器管路(3-4)排出換熱過程中產生的不凝性氣體和冷凝水。
2.根據權利要求1所述的裝置，其特征在于所述污泥傳送帶(6)的布置是多條傳送帶上下擺放。
3.根據權利要求1所述的裝置，其特征在于污泥干化機的濕熱空氣出口(12)處安裝有過濾網(9)。
說明書
一種蒸汽壓縮回收余熱的節能污泥干燥裝置
技術領域
本發明屬于污泥干化技術領域，具體涉及一種蒸汽壓縮回收余熱的節能污泥干燥裝置。
背景技術
隨著經濟發展、人口增長和城市化進程的加快以及污水處理率的提高，市政污泥的產生量也越來越大，但是我國污泥處理技術和裝備卻普遍落后，污泥安全處理處置的保障率很低，成為目前我國面臨的一個急需解決的問題。
污泥干燥是用熱源對污泥進行深度脫水的處理方法，它能使污泥顯著減容，體積可以減少4-5倍，產品穩定、無臭、無病原生物，干化處理后的污泥產品用途多，可以用作肥料、土壤改良劑、替代能源等。常規的污泥干燥機使用電熱或燃煤、燃油鍋爐產生蒸汽等高品位能源，不僅消耗大量能源，增加碳排放，而且該技術干燥溫度高，與環境溫差大，排氣溫度高，能源利用效率低，運行成本高，不適合現在社會提倡的節能減排目標。另外燃煤、燃油鍋爐熱源產生的煙氣對大氣產生二次污染，需要額外氣體污染處理費用。污泥干燥的另一種常用方式為輻射干燥，其原理為將能量直接作用于物料，可減少內部熱量傳遞的阻力，干燥速度較快，但熱效率較低，干燥成本和運行費用較高。污泥干化的一次性投資及運行費用高，在很大程度上阻礙了污泥干燥的應用和推廣，延緩了中小型城市污水處理廠污泥處理的進程。現在許多污水處理廠的污泥大量堆積，對環境已造成了嚴重的二次污染。
污泥干燥方法多種多樣，但是無論使用哪種方法干燥污泥，在污泥干燥過程中，蒸發排放的濕空氣溫度較高，所含可利用的能量多。但是，因濕空氣含有的水分較多，不能用來直接干燥污泥，并且溫度也達不到直接用來干燥污泥的標準，所以許多研究或?qū)＠形纯紤]回收利用這部分濕熱空氣。在綠色能源理念指導下，回收利用干燥污泥產生的濕熱蒸汽中的低品位能量，降低高品位能源消耗，提高能源利用效率，不僅能夠減少污泥干燥過程產生濕熱蒸汽散發到大氣中形成的二次污染，還能夠間接的減少能源產生過程中的其他能源的消耗和對環境帶來的危害。
現有的污泥干燥工業設備，在污泥干燥過程中，蒸發排放的濕空氣溫度較高，所含可回收利用的能量較多。但是，因濕空氣含有的水分較多，直接用來干燥污泥的效果較差，并且溫度也達不到直接用來干燥污泥的標準，所以這部分可重復利用的熱能并沒有得到回收利用。
發明內容
本發明的目的在于提出一種蒸汽壓縮回收余熱的節能污泥干燥裝置。該裝置能夠循環利用污泥干化機中的濕熱蒸汽所蘊含的熱能，回用到污泥干化機中繼續干燥污泥。以解決回收利用污泥干燥過程中產生的濕熱蒸汽這部分低品位能源，降低高品位能源的消耗量，提高能源利用效率的問題。

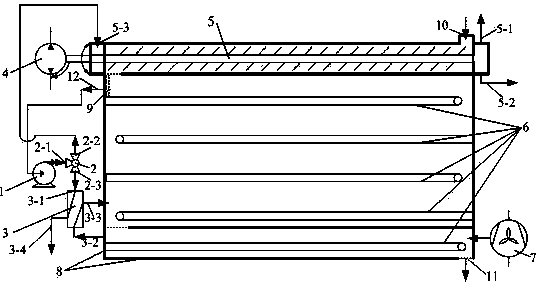

本發明提出的蒸汽壓縮回收余熱的節能污泥干燥裝置，由蒸汽壓縮機1、三通閥2、換熱器3和污泥干化機組成，其中：
污泥干化機由電機4、螺旋攪拌污泥預熱機5、污泥傳送帶6、鼓風機7和保溫外殼8構成，螺旋攪拌污泥預熱機5位于保溫外殼8內上部，若干條污泥傳送帶6均勻分布于保溫外殼8內，且位于螺旋攪拌污泥預熱機5下方，保溫外殼8內底部設有鼓風機7和干化污泥出口11，通過鼓風機7將干冷空氣鼓入污泥干化機內，保溫外殼8頂部設有濕污泥進口10;螺旋攪拌污泥預熱機5連接電機4;螺旋攪拌污泥預熱機5一側設有熱空氣進口5-3，另一側設有不凝性氣體排出口5-1和冷凝水排出口5-2;
螺旋攪拌污泥預熱機5底部的濕熱空氣出口通過管道連接蒸汽壓縮機1，蒸汽壓縮機1通過第一三通閥管路2-1連接三通閥2，蒸汽壓縮機1中的高溫高壓氣體通過三通閥2分為二路，一路通過第二三通閥管路2-2連接污泥干化機的熱空氣進口5-3，使一部分高溫高壓氣體回用到污泥干化機，另一路依次通過第三三通閥管路2-3和第一換熱器管路3-1連接換熱器3，使其余部分高溫高壓氣體進入換熱器3;污泥干化機下部一側的干冷空氣出口通過第二換熱器管路3-2連接換熱器3，換熱器3設有第三換熱器管路3-3和第四換熱器管路3-4;換熱器3內的來自蒸汽壓縮機1的高溫高壓氣體和來自污泥干化機的干冷空氣進行換熱，換熱過程中產生的干燥高溫氣體通過第三換熱器管路3-3進入污泥干化機;第四換熱器管路3-4排出換熱過程中產生的不凝性氣體和冷凝水。
本發明通過蒸汽壓縮機1，可以將從污泥干化機中回收的低溫濕熱氣體壓縮成高溫高壓的氣體，這些氣體通過換熱器加熱干空氣，得到干熱空氣，使之進入污泥干化機中繼續干化污泥，這就有效的回收了干化污泥過程中產生的濕熱蒸汽的潛熱余熱，節約了能源。
本發明利用三通閥2，將來自蒸汽壓縮機1中的高溫高壓氣體通過入口2-1進入三通閥后進行分流，一部分氣體通過三通閥管路2-2直接回用到污泥干化機，一部分氣體通過三通閥管路2-3進入換熱器3，與干空氣進行換熱，產生的干燥高溫氣體回用到污泥干化機中。
本發明利用換熱器3，使得來自蒸汽壓縮機的高溫高壓氣體與通過第二換熱器管路3-2進入的干空氣進行換熱，產生的干燥高溫氣體通過第三換熱器管路3-3進入污泥干化機，參與污泥干化過程。本發明中，電機4和螺旋攪拌污泥預熱機5聯動，對進入污泥干化機的濕冷污泥進行攪拌碎化，有利于快速?gòu)氐椎母苫勰唷２⑶依脕碜哉羝麎嚎s機的高溫高壓氣體進入螺旋攪拌污泥預熱機的中空管預熱濕冷的污泥，有利于接下來的污泥干化過程。
本發明中，在污泥干化機中使用了多條傳送帶6來輸送顆粒污泥，其中，傳送帶的數量可以根據污泥的性質，污泥干化所需的時間以及污泥的含水量進行相應的調節，這可以做到既不浪費能源，又可以最大程度的干化污泥。并且污泥傳送帶6的布置是多條傳送帶上下擺放的，這樣可以大大節約污泥干化機的占地面積，有利于整套裝置的推廣使用。
本發明中，使用鼓風機7將外界的干冷空氣從污泥干化機底部鼓進，這樣達到了利用干冷空氣回收傳送帶上顆粒污泥余熱的目的。
本發明中，所述保溫外殼8是由保溫材料制成，保溫效果好，可以大大降低污泥干化機內的熱量損失，回收更多的余熱。
本發明中，污泥干化機的濕熱空氣出口12處，安裝了過濾網9，有效截留濕熱蒸汽中的灰塵等雜質，且過濾網為插入式，易于定期更換清洗。
本發明提出的一種蒸汽壓縮回收余熱的節能污泥干燥裝置，與現有廣泛使用的污泥干燥設備相比，其特點及優勢在于：
(1) 該蒸汽壓縮回收余熱的節能污泥干燥裝置，回收利用污泥干燥過程中產生的濕熱蒸汽這部分低品位能源，降低高品位能源的消耗量，提高能源利用效率，符合綠色、節能、環保的要求。
(2) 該蒸汽壓縮回收余熱的節能污泥干燥裝置，在污泥干化系統中，使用螺旋攪拌污泥預熱機將進入系統的濕污泥進行粉碎，并利用來自蒸汽壓縮機的高溫氣體給污泥預熱，這樣可以顯著縮短污泥干化所需的時間，提高污泥干化效率。
(3) 該蒸汽壓縮回收余熱的節能污泥干燥裝置，在污泥干化系統中，使用的是多條傳送帶上下立體布置方式，取代了一般污泥干燥設備一條傳送帶的水平布置方式，這樣可以大大節約裝置的占地面積。
(4) 該蒸汽壓縮回收余熱的節能污泥干燥裝置，利用三通閥將來自蒸汽壓縮機的高溫高壓氣體進行分流，一部分進入螺旋攪拌污泥預熱機的中空管給濕污泥進行預熱，一部分進入換熱器與新的干空氣進行換熱，產生溫度較高的干燥氣體。
(5) 該蒸汽壓縮回收余熱的節能污泥干燥裝置，通過回收利用蒸汽余熱、干化污泥余熱，不僅能夠顯著降低污泥干燥過程中產生的二次污染，而且能夠大大降低污泥干燥過程中高品位能源的消耗，因此其具有廣闊的應用前景。
