申請日2014.01.02

　　公開(公告)日2014.06.18

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及鹽酸酸性廢水處理設備，包括綜合調節池、一次中和池、沉淀池、二次中和池、一級混凝沉淀池、三次中和池、曝氣池、二級混凝沉淀池、排放管道、污泥池、壓濾機、污水管道、廢酸收集罐、第一風機、石灰乳制備裝置、第二風機、第一PAM加藥裝置、第三風機、第二PAM加藥裝置。本實用新型所述鹽酸酸性廢水處理設備的優越效果在于：所述鹽酸酸性廢水處理設備工藝流程簡單、投入成本低，具有去除各種難降解有機物和水溶性有機物的良好性能，還大大降低了工業廢水的處理成本。經本實用新型廢水處理裝置處理后的水質能夠達到各種排放標準和要求。

　　權利要求書

　　1.鹽酸酸性廢水處理設備，其特征在于，包括綜合調節池、一次中和池、沉淀池、二 次中和池、一級混凝沉淀池、三次中和池、曝氣池、二級混凝沉淀池、排放管道、污泥池、 壓濾機、污水管道、廢酸收集罐、第一風機、石灰乳制備裝置、第二風機、第一PAM加藥 裝置、第三風機、第二PAM加藥裝置，所述綜合調節池、一次中和池、沉淀池、二次中和 池、一級混凝沉淀池、三次中和池、曝氣池、二級混凝沉淀池、污泥池、壓濾機通過管道 依次連接，所述綜合調節池設有廢酸收集罐和第一風機，所述一次中和池和二次中和池都 與所述石灰乳制備裝置連接，所述二次中和池與第二風機相連，所述二次中和池與所述一 級混凝沉淀池的管道上設有第一PAM加藥裝置，所述曝氣池與第三風機連接，所述曝氣池 與二級混凝沉淀池的管道上設有第二PAM加藥裝置，所述二級混凝沉淀池設有排放管道， 所述綜合調節池與所述污水管道連接，所述二級混凝沉淀池、污泥池之間的管道分別與所 述沉淀池、一級混凝沉淀池相通。

　　2.根據權利要求1所述的鹽酸酸性廢水處理設備，其特征在于，所述綜合調節池與廢酸 收集罐之間設有調節泵。

　　3.根據權利要求1所述的鹽酸酸性廢水處理設備，其特征在于，所述沉淀池是斜板沉淀 池。

　　4.根據權利要求1所述的鹽酸酸性廢水處理設備，其特征在于，所述第一PAM加藥裝 置和第二PAM加藥裝置均由干粉投加裝置、注水投加裝置、熟化箱、儲藥箱、攪拌裝置、 液位控制器組成。

　　5.根據權利要求1所述的鹽酸酸性廢水處理設備，其特征在于，所述第一風機、第二風 機和第三風機為羅茨風機。

　　6.根據權利要求1所述的鹽酸酸性廢水處理設備，其特征在于，所述三次中和池與加酸 裝置連接。

　　說明書

　　鹽酸酸性廢水處理設備

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種鹽酸酸性廢水處理設備。

　　背景技術

　　現有的工業企業，特別是石油化工、化學化肥、印染、造紙、制藥企業處理污水的方法 一般是采用污水處理廠，由污水處理廠將各種企業的廢水收集在一起進行處理。這種方法的 缺陷在于;廢水的源頭多、水質復雜、污染物多、水量多、處理量大。對此，一般污水處理 廠面對這種混合型污水，使用現有的處理方法和設備難以有效地去除廢水中難降解的有機物 和水溶性有機物和其他污染物，如苯、甲苯、硝基苯、四氯化碳、三氯甲烷、硫化物、離分 子烴類、染料、汽油、胺類等。其結果是許多工業企業所排放的污水中，污染物長期嚴重超 出排放標準，污染著江河、湖泊和進海水水域，危害著人們的生存環境。

　　申請?zhí)枮?01220026223.1的專利申請公開了廢水處理設備，包括貯存廢水的廢水槽;加 熱由所述廢水槽供給的廢水的加熱裝置，與所述廢水槽連接;收集所述加熱裝置中所發生的 粉塵的集塵裝置，與所述加熱裝置連接;冷卻所述加熱裝置中所發生的蒸汽的風冷裝置，與 所述加熱裝置連接;氣液分離裝置，與所述風冷裝置連接;以及通過白金觸媒產生臭氧來進 行液體凈化的液體凈化裝置，與所述氣液分離裝置連接。

　　然而，現有的廢水處理設備則難以滿足近年來所提出的環境標準，現在正在研究是否不 讓上述的廢水流入下水道而是積存在積存設備內，在積存到某一定的量時再由專業機構回收， 通過專門的設施進行整體處理等方法。但是，如果將上述廢水大量積聚然后進行整體處理的 話，必須備有這個量所需的大型的處理設施。另外，還需考慮到行政方面也必須準備這樣的 設施，并且，如果構筑這樣的社會性的廢水設施會對這些廢水排除機構或個人增加很大的廢 水處理費用的負擔，也是需要考慮的問題。

　　實用新型內容

　　為了克服現有技術中的缺陷，本實用新型的目的是提供一種工藝流程簡單、成本低、 的鹽酸酸性廢水處理設備。

　　本實用新型是通過如下技術方案實現的：

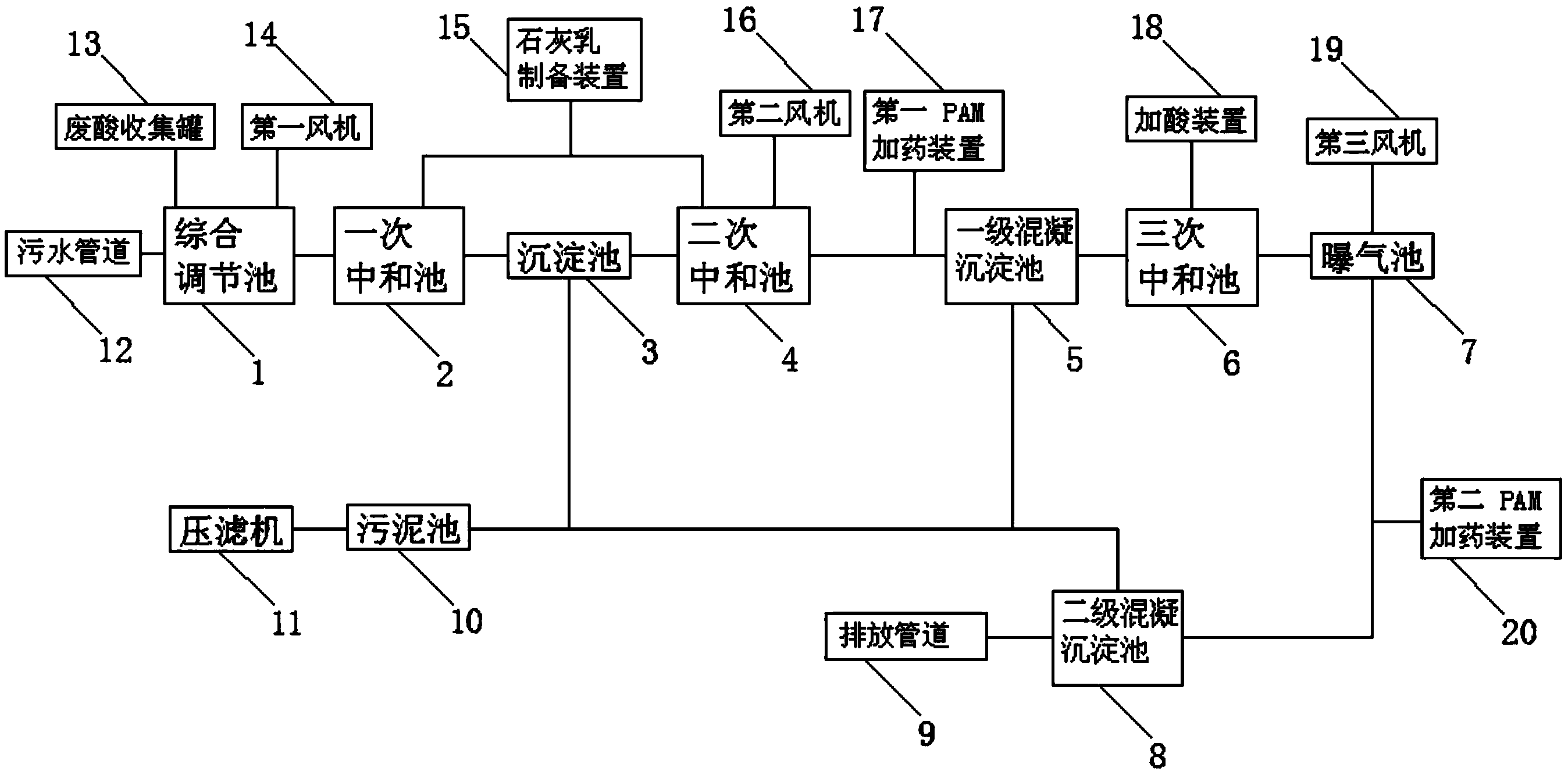

　　鹽酸酸性廢水處理設備，包括綜合調節池、一次中和池、沉淀池、二次中和池、一級混 凝沉淀池、三次中和池、曝氣池、二級混凝沉淀池、排放管道、污泥池、壓濾機、污水管道、 廢酸收集罐、第一風機、石灰乳制備裝置、第二風機、第一PAM加藥裝置、第三風機、第二PAM 加藥裝置，所述綜合調節池、一次中和池、沉淀池、二次中和池、一級混凝沉淀池、三次中 和池、曝氣池、二級混凝沉淀池、污泥池、壓濾機通過管道依次連接，所述綜合調節池設有 廢酸收集罐和第一風機，所述一次中和池和二次中和池都與所述石灰乳制備裝置連接，所述 二次中和池與第二風機相連，所述二次中和池與所述一級混凝沉淀池的管道上設有第一PAM 加藥裝置，所述曝氣池與第三風機連接，所述曝氣池與二級混凝沉淀池的管道上設有第二PAM 加藥裝置，所述二級混凝沉淀池設有排放管道，所述綜合調節池與所述污水管道連接，所述 二級混凝沉淀池、污泥池之間的管道分別與所述沉淀池、一級混凝沉淀池相通。

　　優選為，所述綜合調節池與廢酸收集罐之間設有調節泵。

　　優選地，所述沉淀池是斜板沉淀池。

　　優選地，所述第一PAM加藥裝置和第二PAM加藥裝置均由干粉投加裝置、注水投加裝 置、熟化箱、儲藥箱、攪拌裝置、液位控制器組成。

　　優選地，所述第一風機、第二風機和第三風機為羅茨風機。

　　優選地，所述三次中和池與加酸裝置連接。

　　與現有技術相比，本實用新型所述鹽酸酸性廢水處理設備的優越效果在于：所述廢水 處理設備工藝流程簡單、投入成本低，具有去除各種難降解有機物和水溶性有機物的良好 性能，還大大降低了工業廢水的處理成本。經本實用新型廢水處理裝置處理后的水質能夠 達到各種排放標準和要求。
