申請日2014.01.02

　　公開(公告)日2014.04.30

　　IPC分類號C02F11/00; C02F11/12; C02F11/02

　　摘要

　　本發明公開了一種三段式污泥處理用傳送裝置，包括污泥池，還包括第一傳送帶，第二傳送帶以及第三傳送帶，所述第一傳送帶、第二傳送帶以及第三傳送帶均設置在支架上，每個所述傳送帶首尾兩端均設置同步轉向軸;所述污泥池與所述第一傳送帶之間設置一污泥管道，在所述第一傳送帶上固定設置除臭與消毒裝置，所述第二傳送帶的傳送帶下面設置氣體發生裝置，所述第三傳送帶的傳送帶下部設置烘干裝置，采用本發明技術方案的有益效果是：處理效率高，處理用時間短，處理效果好，節省成本，資源再利用效率高，處理步驟得到簡化。

　　權利要求書

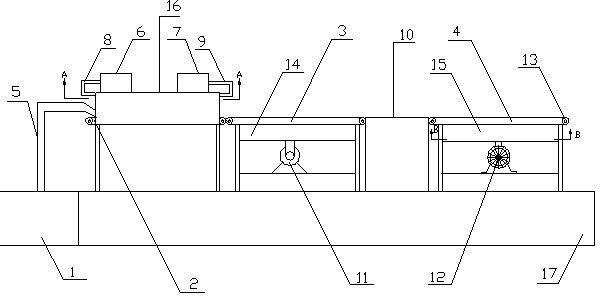

　　1.三段式污泥處理用傳送裝置，包括污泥池(1)，其特征在于：還包括第一傳送帶(2)，第二傳送帶(3)以及第三傳送帶(4)，所述第一傳送帶(2)、第二傳送帶(3)以及第三傳送帶(4)均設置在支架上，每個所述傳送帶首尾兩端均設置同步轉向軸(13);所述污泥池(1)與所述第一傳送帶(2)之間設置一污泥管道(5)，在所述第一傳送帶(2)上固定設置除臭與消毒裝置，所述第二傳送帶(3)的傳送帶下面設置氣體發生裝置，所述第三傳送帶(4)的傳送帶下部設置烘干裝置。

　　2.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：所述除臭與消毒裝置包括密閉殼體(16)，除臭劑儲存箱(6)，消毒液儲存箱(7)，除臭管(8)以及消毒管(9);所述密閉殼體(16)兩端與所述第一傳送帶(2)的首、尾端固定焊接，且所述除臭劑儲存箱(6)與所述消毒液儲存箱(7)分別位于所述密閉殼體(16)的上端面的兩端部。

　　3.根據權利要求2所述的三段式污泥處理用傳送裝置，其特征在于：所述除臭管(8)一端與所述除臭劑儲存箱(6)連接，另一端穿過所述密閉殼體(16)的一端面且延伸至另一端面;所述消毒管(9)的起始端對應所述除臭管(8)的結尾端;位于所述密閉殼體(16)內部的那段所述除臭管(8)與所述消毒管(9)均固定卡接在所述密閉殼體(16)的頂蓋上，且兩者管體上均設置若干小孔。

　　4.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：所述氣體發生裝置包括增氧泵(11)、氧氣槽(14);所述增氧機(11)架設在所述第二傳送帶(3)的兩支架腿之間，所述增氧機(11)通過出氣管與所述氧氣槽(14)貫通連接，所述氧氣槽(14)固定設置在所述第二傳送帶(3)的傳送帶底部。

　　5.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：所述烘干裝置由暖風機(12)，暖風槽(15)以及暖風管(19)組成，所述暖風機(12)架設在所述第三傳送帶(4)的兩支架腿之間，所述暖風槽(15)固定設置在所述第三傳送帶(4)的傳送帶底部，在所述暖風槽(15)內設置一暖風管(19)。

　　6.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：在所述第一傳送帶(2)，第二傳送帶(3)以及第三傳送帶(4)底部設置一方形蓄水池(17)，貫穿傳送帶始末，在三個傳送帶上方且沿著傳送帶運作的方向設置一水管(18)，所述水管(18)的兩端分別插進所述蓄水池(17)，所述水管(18)上開有一排出水孔。

　　7.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：所述第一傳送帶(2)采用丙綸濾布，所述第二傳送帶(3)采用透氣管帶，所述第三傳送帶(4)采用聚酯網帶，且在每個傳送帶上配有電機，帶動傳送帶傳動。

　　8.根據權利要求1所述的三段式污泥處理用傳送裝置，其特征在于：在所述第二傳送帶(3)與所述第三傳送帶(4)之間設置一離心脫水機(10)。

　　說明書

　　三段式污泥處理用傳送裝置

　　技術領域

　　本發明屬于工業用傳送帶領域，具體涉及三段式污泥處理用傳送裝置。

　　背景技術

　　污水，通常指受一定污染的、來自生活和生產的廢棄水。污水主要有生活污水，工業廢水和初期雨水，病原體污染物， 耗氧污染物，植物營養物，有毒污染物。

　　因為污水中存在較多有害物質，故在其排進江河湖泊之前需要對大量污水進行處理，經過嚴格處理且達到排放標準的水質才可以排放，污水處理過后隨之產生的就是較大體積的污泥，污泥首先經過重力濃縮脫水后，水分含水量還在94—96%，仍為流體狀態，還是不便于收集運輸與處理，所以需要對污泥進行除臭與消毒、好氧消化以及干化等三個階段的處理，這樣處理的污泥其體積小，污泥干燥，便于運輸與管理。

　　但是，目前由于污水的比重越來越高，單純靠傳統的先沉淀，再抽出消毒與除臭，接著再沉淀，抽出，好氧消化，離心脫水以及自然風干，這種污泥處理技術大大降低了污泥處理效率，使得污水處理過后的污泥大量堆積，來不及處理，造成對環境的又一次污染。

　　發明內容

　　針對目前存在的上述問題，本發明提供一種污泥處理效率高，處理時間短，處理效果好，節約成本的三段式污泥處理用傳送裝置。

　　為了實現上述目的，本發明所采用的技術方案如下：

　　三段式污泥處理用傳送裝置，包括污泥池，還包括第一傳送帶，第二傳送帶以及第三傳送帶，所述第一傳送帶、第二傳送帶以及第三傳送帶均設置在支架上，每個所述傳送帶首尾兩端均設置同步轉向軸;所述污泥池與所述第一傳送帶之間設置一污泥管道，在所述第一傳送帶上固定設置除臭與消毒裝置，所述第二傳送帶的傳送帶下面設置氣體發生裝置，所述第三傳送帶的傳送帶下部設置烘干裝置。

　　本發明的進一步改進在于：所述除臭與消毒裝置包括密閉殼體，除臭劑儲存箱，消毒液儲存箱，除臭管以及消毒管;所述密閉殼體兩端與所述第一傳送帶的首尾端固定焊接，且所述除臭劑儲存箱與所述消毒液儲存箱分別位于所述密閉殼體的上端面的兩端部。

　　本發明的進一步改進在于：所述除臭管一端與所述除臭劑儲存箱連接，另一端穿過所述密閉殼體的一端面且延伸至另一端面;所述消毒管的起始端對應所述除臭管的結尾端;位于所述密閉殼體內部的那段所述除臭管與所述消毒管均固定卡接在所述密閉殼體的頂蓋上，且兩者管體上均設置若干小孔。

　　本發明的進一步改進在于：所述氣體發生裝置包括增氧泵、氧氣槽;所述增氧機架設在所述第二傳送帶的兩支架腿之間，所述增氧機通過出氣管與所述氧氣槽貫通連接，所述氧氣槽固定設置在所述第二傳送帶的傳送帶底部。

　　本發明的進一步改進在于：所述烘干裝置由暖風機，暖風槽以及暖風管組成，所述暖風機架設在所述第三傳送帶的兩支架腿之間，所述暖風槽固定設置在所述第三傳送帶的傳送帶底部，在所述暖風槽內設置一暖風管。

　　本發明的進一步改進在于：在所述第一傳送帶，第二傳送帶以及第三傳送帶底部設置一方形蓄水池，貫穿傳送帶始末，在三個傳送帶上方且沿著傳送帶運作的方向設置一水管，所述水管的兩端分別插進所述蓄水池，所述水管上開有一排出水孔。

　　本發明的進一步改進在于：所述第一傳送帶采用丙綸濾布，所述第二傳送帶采用透氣管帶，所述第三傳送帶采用聚酯網帶，且在每個傳送帶上配有電機，帶動傳送帶傳動。

　　本發明的進一步改進在于：在所述第二傳送帶與所述第三傳送帶之間設置一離心脫水機。

　　本發明的原理及有益效果是：設置三段式污泥處理用傳送帶，從根本上解決污泥處理效率低，處理效果差以及耗費時間長的問題，三個不同材質的傳送帶同時運作，一次對污泥進行除臭與消毒，好氧消化以及干化的處理，均在傳送帶上進行，整個過程無需將污泥另外擱置進行下一道工序的處理，一體式污泥處理簡化了操作程序，首先，經過沉淀的污泥通過泵體抽到第一傳送帶上，通過除臭管與消毒管向污泥表面噴灑除臭劑與消毒液，污泥在第一傳送帶上緩慢前行的同時達到除臭消毒的效果，其次，污泥直接轉運到第二傳送帶上，對污泥進行好氧消化，將污泥中的有害物質降解，通過第二傳送帶底部的增氧泵向氧氣槽中輸送大量氧氣，外加污泥表面吸收的自然空氣對污泥進行全方位好氧消化，有毒有害物質降解較快;再次，對污泥進行干化處理，在干化處理前可對污泥進行離心脫水，離心脫水后的污泥，輸送到第三傳送帶上，通過第三傳送帶底部設置的暖風機向暖風槽供入大量的暖風，暖風向上滲入污泥內部，對污泥進行烘干;經過這幾道傳送帶一體式處理污泥的步驟，污泥處理的效果、效率均得到提高，而且縮短了整個污泥處理的時間，污泥的處理不會存在積壓的現象。

　　還有，因污泥較粘稠，需要定期清洗傳送帶，因此在三個傳送帶下方設置一蓄水池，在三個傳送帶上方且沿著傳送帶運作的方向設置一水管，水管的兩端分別插進蓄水池，先收集污泥處理過的水，再將水抽進水管，通過水管上的一排出水孔向各個傳送帶上噴灑水，對各個傳送帶進行清洗，達到資源循環高效利用，無需外加清洗裝置，確保各個傳送帶不堵塞，節省資源和成本。
