申請日2014.01.02

　　公開(公告)日2014.08.13

　　IPC分類號E03F7/04

　　摘要

　　本實用新型提出了一種應用于排污水管道上的多路閥，解決了現有技術中雙泵排水需要每一個水泵出水管都需要安裝獨立止回閥造成安裝復雜及制作成本高的問題。該應用于排污水管道上的多路閥，包括：用于連接A、B兩個水泵的罐體，罐體的兩側分別設置有A泵連接口和B泵連接口，罐體的中部設置有出水口，其中，A泵連接口與B泵連接口在罐體上為對稱設置;用于阻水回流的空心球閥，設置于罐體內，空心球閥的直徑大于A泵連接口的直徑及B泵連接口的直徑，小于罐體的內徑。通過上述設計，無需再在每個水泵的連接口處設置止回閥，避免了復雜的安裝，并節約了生產成本。

　　權利要求書

　　1.一種應用于排污水管道上的多路閥，其特征在于，包括：

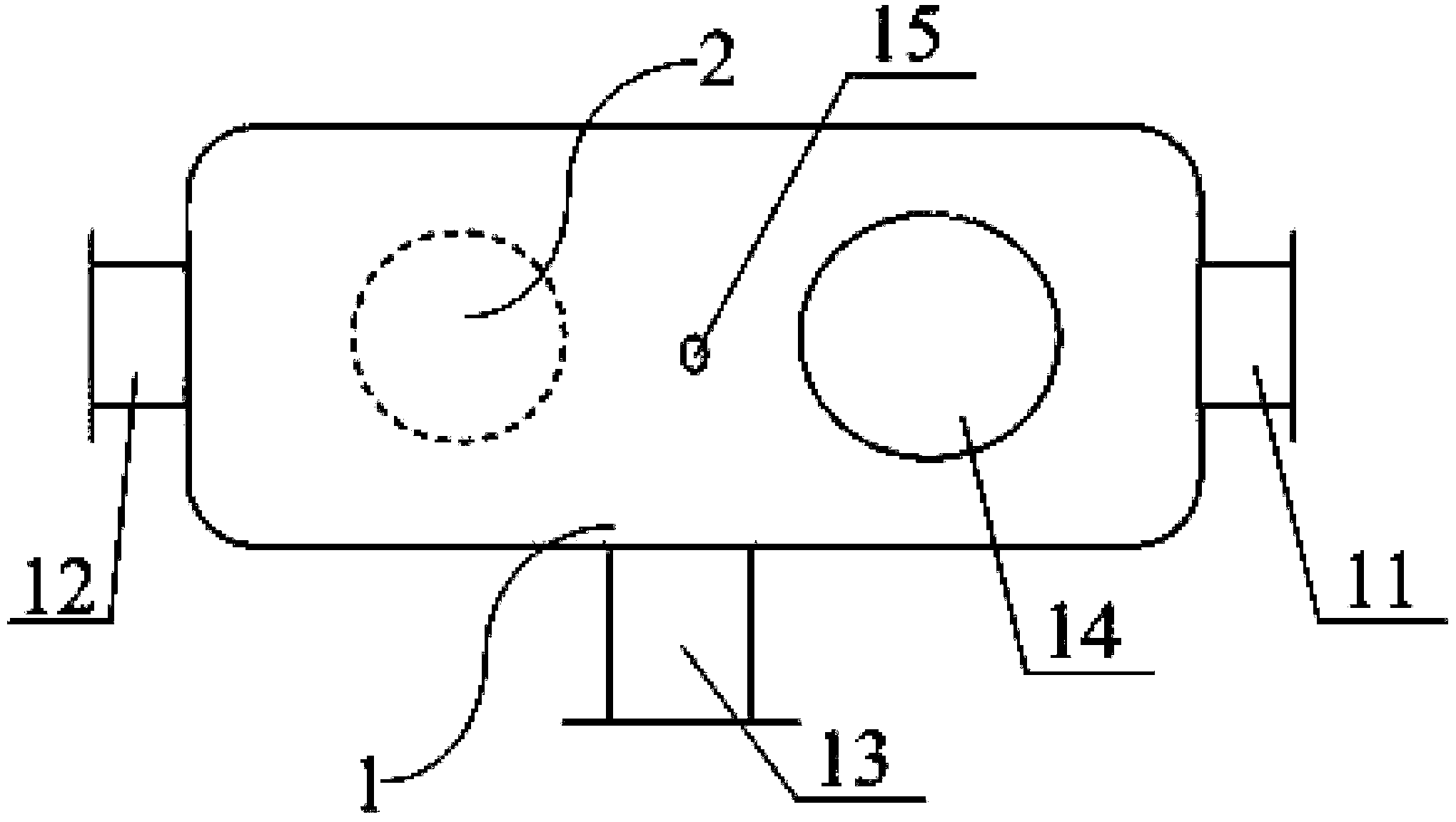

　　用于連接A、B兩個水泵的罐體(1)，所述罐體(1)的兩側分別設置有A 泵連接口(11)和B泵連接口(12)，所述罐體(1)的中部設置有出水口(13)， 其中，所述A泵連接口(11)與所述B泵連接口(12)在所述罐體(1)上為對 稱設置;

　　用于阻水回流的空心球閥(2)，設置于所述罐體(1)內，所述空心球閥(2) 的直徑大于A泵連接口(11)的直徑及B泵連接口(12)的直徑，小于所述罐 體(1)的內徑。

　　2.如權利要求1所述的應用于排污水管道上的多路閥，其特征在于，所述 罐體(1)包括多功能管口(15)，設置于所述罐體(1)的頂部。

　　3.如權利要求1所述的應用于排污水管道上的多路閥，其特征在于，所述 罐體(1)還包括用于將所述空心球閥(2)放置于所述罐體(1)內的檢查口(14)， 設置在所述罐體(1)上，且為密封設置。

　　說明書

　　一種應用于排污水管道上的多路閥

　　技術領域

　　本實用新型涉及一種污水排水設施中的輔助裝置，特別是指一種連接有雙 泵的排污水管道上的多路閥。

　　背景技術

　　現代建筑地下排水及市政排水大多采用雙泵互為備用的排水形式，當兩臺 泵共用一個總出水管路的時候，為避免一臺泵工作時候從另一臺水泵處造成回 流，一般在每臺水泵出水管上安裝獨立的止回閥，然后再匯總接入主管路，這 樣當一個水泵開始工作的時候，通過另一個水泵出水管上的止回閥阻隔，不會 產生回流工作的水泵排出的水可以全部流入主管路。但是這樣的連接方式，要 為每個水泵都安裝一個獨立的止回閥，不僅安裝復雜，而且制作成本也很高。

　　實用新型內容

　　本實用新型提出一種應用于排污水管道上的多路閥，解決了現有技術中雙 泵排水需要每一個水泵出水管都需要安裝獨立止回閥造成安裝復雜及制作成本 高的問題。

　　本實用新型的技術方案是這樣實現的：

　　一種應用于排污水管道上的多路閥，包括：

　　用于連接A、B兩個水泵的罐體，罐體的兩側分別設置有A泵連接口和B 泵連接口，罐體的中部設置有出水口其中，A泵連接口與B泵連接口在罐體上 為對稱設置;

　　用于阻水回流的空心球閥，設置于罐體內，空心球閥的直徑大于A泵連接 口的直徑及B泵連接口的直徑，小于罐體的內徑。

　　作為進一步的技術方案，罐體包括多功能管口，設置于罐體的頂部。

　　作為進一步的技術方案，罐體還包括用于將空心球閥放置于罐體內的檢查 口，設置在罐體上，且為密封設置。

　　本實用新型與現有技術對比，具有以下有益效果：

　　由于本實用新型防止水回流采用空心球閥，使得本實用新型具有結構簡單、 安裝方便及造價成本低的優點，解決了現有技術中雙泵排水需要每一個水泵出 水管都需要安裝獨立止回閥造成安裝復雜及制作成本高的問題。
