申請日2014.01.02
公開(公告)日2014.08.13
IPC分類號C02F1/30; C02F1/72; B01J27/24; C23C14/06; C25D11/26
摘要
本實用新型公開了一種太陽能一體化廢水降解反應裝置，包括：帶進水口和出水口的反應器;插入在所述反應器中的氮化碳/二氧化鈦納米管的復合電極和鎳片電極;以及與所述氮化碳/二氧化鈦納米管的復合電極和鎳片電極連接的太陽發電儲電裝置。本實用新型采用具有可見光響應性能的氮化碳/二氧化鈦納米管的復合電極作為光催化劑，并充分利用了太陽光進行產電，降低能源功耗問題，在太陽光照射下治理有機有毒污染物和重金屬反應速度快，降解沒有選擇性，無二次污染，且只需要太陽光就可進行光電催化降解。本實用新型可應用于有機有毒物質和重金屬的降解，工業廢水治理以及水質深度凈化，應用廣泛，具有廣闊的應用前景。
權利要求書
1.一種太陽能一體化廢水降解反應裝置，其特征在于，包括：
帶進水口和出水口的反應器;
插入在所述反應器中的氮化碳/二氧化鈦納米管的復合電極和鎳片電極;
以及與所述氮化碳/二氧化鈦納米管的復合電極和鎳片電極連接的太陽 發電儲電裝置。
2.根據權利要求1所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的反應器為圓筒狀石英反應器。
3.根據權利要求1所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的進水口位于所述反應器的底部，所述的出水口位于所述反應器的 頂部。
4.根據權利要求3所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的進水口連接有加壓泵。
5.根據權利要求4所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的加壓泵與進水口之間設有帶吸氣口的水射器。
6.根據權利要求1所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的太陽發電儲電裝置包括：用于將太陽光轉化為電能的太陽能電池 組件、用于儲備電能的蓄電池以及控制電能輸出的太陽能控制器。
7.根據權利要求6所述的太陽能一體化廢水降解反應裝置，其特征在 于，所述的太陽能電池組件與所述蓄電池連接，所述的蓄電池與所述太陽能 控制器連接。
說明書
一種太陽能一體化廢水降解反應裝置
技術領域
本實用新型涉及光催化降解有機物的水處理技術領域，具體涉及一種太 陽能一體化廢水降解反應裝置。
背景技術
當今社會，人類面臨著能源短缺和環境污染兩大嚴峻問題。一方面，隨 著能源消耗速率的不斷加快，煤、石油、天然氣等化石資源已面臨枯竭;另 一方面，工業的發展造成了工業廢水排放、溫室氣體產生等諸多環境污染問 題。在各種環境問題中，由于用水需求量不斷增長以及部分地區長期干旱等 原因，可利用淡水資源呈現持續減少的趨勢，從而顯得水污染治理尤為重要。 根據污染物質化學特性的不同，廢水種類多樣，主要包括了有機廢水、無機 廢水以及混合廢水等。在眾多不同種類廢水中，不乏存在難降解的有機或無 機污染物質。難降解污染物廢水的共同特點就是毒性大，成份復雜，化學需 氧量高，微生物難以降解，對環境和人體具有嚴重的危害性，從而受到了廣 泛關注和研究。
近年來光電催化技術受到了廣泛關注和研究，主要因為其具有如下特 點：
一、光電催化反應中，導帶電子被轉移至陰極，體系中不需另外加入電 子捕獲劑，可節約成本。
二、半導體電極相比于分散在反應體系中的半導體粉末，抗反射能力好， 能充分利用光能。
三、光電催化使空穴的氧化作用及電子的還原作用能夠在不同空間上進 行得以實現，有利于提升催化劑表面羥基自由基的產生速度。
而光電催化的關鍵在于開發高效穩定的半導體光催化劑。TiO2是目前光 電催化領域研究較多的一種光催化劑，因其具有催化效率高、對環境無害等 優勢，因此在光電催化領域備受關注，而且TiO2被認為是目前研究最深入、 最廣泛的一種光催化材料。但目前的大多數光催化劑都面臨這樣同樣的問 題：
一、由于其禁帶寬度(Eg=3.0～3.2eV)較寬，只能對太陽光中占總量約4% 的紫外光進行吸收和利用，在催化降解污染物產氫上，對占太陽能量43%的 可見光(400～750nm)部分并未發揮作用。
二、價帶和導帶的電位很難同時滿足各種催化反應的電位需要。
三、電子空穴易復合，量子效率很低。
因此，太陽能光電催化降解污染物產氫的關鍵在于開發并研制高效、穩 定的、同時協同電化學促進光電分離，光催化和光電轉化效率高的新型可見 光催化材料。
而類石墨相氮化碳(g-C3N4)能在犧牲介質存在的情況下和可見光作用 下催化光解水析氫(即光解水制氫)，也能在可見光作用下活化CO2并催化 苯氧化為苯酚。且與其他的半導體相比，g-C3N4能夠吸收可見光，化學穩定 性和熱穩定性強，此外還具有無毒、來源豐富、制備成型工藝簡單等特點， 成為目前光催化領域研究的新寵。
同時，在電催化過程中，需要外接電源，可在某些基礎設施發展緩慢的 地區，用電十分緊張。如需大量、連續地降解廢水，所需要的電量也是一個 不可忽視的問題。而如果采用太陽光電池板來代替外接電源產電的話，將可 以大大減少甚至不需要外接用電，而且很好地利用起了太陽能這種清潔能 源，節約成本，降低能耗。
實用新型內容
本實用新型提供了一種太陽能一體化廢水降解反應裝置，將氮化碳/二氧 化鈦納米管的復合電極應用到廢水處理裝置中，氮化碳/二氧化鈦納米管的復 合電極能夠?qū)梢姽忭憫?yīng)，并充分利用了太陽光進行產電，降低能源功耗問 題，該裝置對廢水具有良好的降解能力。

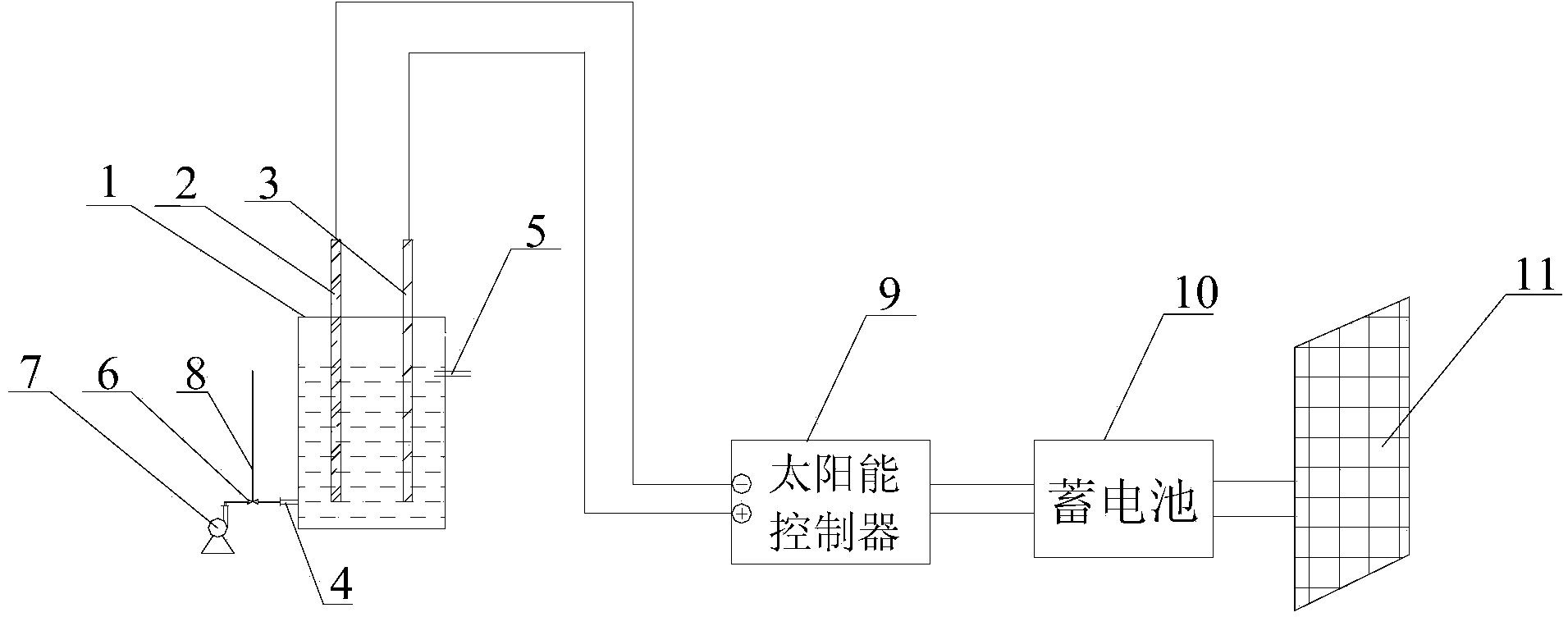

一種太陽能一體化廢水降解反應裝置，包括：
帶進水口和出水口的反應器;
插入在所述反應器中的氮化碳/二氧化鈦納米管的復合電極和鎳片電極;
以及與所述氮化碳/二氧化鈦納米管的復合電極和鎳片電極連接的太陽 發電儲電裝置。
使用時，廢水從進水口通入到反應器中，氮化碳/二氧化鈦納米管的復合 電極具有可見光響應性能，同時以太陽發電儲電裝置作為電源，產生弱電壓， 形成光電催化體系，使氮化碳/二氧化鈦納米管的復合電極能在水體系的太陽 光照射下，在其表面產生光生電子-空穴對，在降解有機污染物時空穴產生 強氧化性的羥基自由基(·OH)，這種·OH氧化性能極強，對有機污染物的摧 毀大，因此，它使水中的難以降解有機物和其他有機污染物礦化。同時能消 滅水中的細菌，具有極強的消毒性能，而其電子能還原水中的重金屬等污染 物質。太陽發電儲電裝置為直流電源，可降低光催化氧化反應中電子-空穴 對的復合率，有效提高光催化氧化反應效率。
作為優選，所述的反應器為圓筒狀石英反應器，反應器中因不斷產生氧 化劑并進行強氧化和還原反應，因此，反應器的材料要選擇抗氧化還原的石 英制成。
作為優選，所述的進水口位于所述反應器的底部，所述的出水口位于所 述反應器的頂部，廢水從反應器由下至上進入，與氮化碳/二氧化鈦納米管的 復合電極充分接觸，這樣的水流形式要求石英容器為圓筒狀為佳。
進一步優選，所述的進水口連接有加壓泵，從而保證廢水可以從反應器 由下至上進入。
再進一步優選，所述的加壓泵與進水口之間設有帶吸氣口的水射器，加 壓泵的作用在于增加進水的壓力，滿足水射器所需要的壓力，使水射器能正 常工作。水射器能在吸氣口處產生一個負壓，使得可以在進水的同時吸入 O2，增加水中的溶解氧含量，提高光催化氧化效率。吸氣口的作用在于能吸 收空氣，將吸收的空氣導入廢水反應中，提高含氧量。
作為優選，所述的太陽發電儲電裝置包括：用于將太陽光轉化為電能的 太陽能電池組件(陣列)、用于儲備電能的蓄電池以及控制電能輸出的太陽 能控制器。所述的太陽能電池組件與所述蓄電池連接，所述的蓄電池與所述 太陽能控制器連接，所述的太陽能控制器控制電能的輸出。太陽發電儲電裝 置可采用現有技術。
一種氮化碳/二氧化鈦納米管的復合電極的制備方法，通過物理氣相沉積 的方法將類石墨相氮化碳(g-C3N4)納米顆粒負載至二氧化鈦納米管 (TiO2-NTs)上，得到具有可見光響應性能的氮化碳/二氧化鈦納米管的復合 電極。
一種氮化碳/二氧化鈦納米管的復合電極的制備方法，包括以下步驟：
1)采用陽極氧化法制備二氧化鈦納米管電極(即TiO2-NTs電極);
2)將三聚氰胺的粉末升溫到500℃～700℃，煅燒1～3h，冷卻后經研 磨得到氮化碳顆粒;
3)在保護氣體的氛圍下，升溫至550℃～750℃，采用保護氣體將氮化 碳顆粒吹落負載到二氧化鈦納米管電極上，在550℃～750℃煅燒保持20 min～60min，得到氮化碳/二氧化鈦納米管的復合電極。
步驟1)中，作為優選，所述的陽極氧化法包括：以氟化銨(NH4F)和 草酸二水(C2H2O4·2H2O)的水溶液為電解液，以鈦片為陽極，鎳片為陰極， 陽極和陰極之間的電極距離1～5cm，外加電壓10～30V，攪拌，電解1～3h， 得到二氧化鈦納米管電極。
步驟2)中，作為優選，將三聚氰胺的粉末以1～5℃/min的升溫速率升 溫到500℃～700℃，從而有利于分解研磨后得到細小均勻的氮化碳顆粒。
步驟3)中，作為優選，采用保護氣體將氮化碳顆粒吹落負載到二氧化 鈦納米管電極上，在管式反應器中進行。所述的管式反應器包括：帶有進氣 口和出氣口的石英管以及包裹在所述石英管上的管式爐。所述進氣口和出氣 口位于所述石英管兩端。將氮化碳顆粒置于所述石英管內的中部，將二氧化 鈦納米管電極置于所述石英管內靠近出氣口的位置，從進氣口通入保護氣 體，然后通過管式爐對石英管加熱，加熱至550℃～750℃煅燒保持20min～60 min，之后冷卻，關閉保護氣體。所述的保護氣體的流量為50～150mL/min。 所述的保護氣體采用氮氣或者惰性氣體，作為優選，所述的保護氣體為氮氣。
進一步優選，所述二氧化鈦納米管電極與所述石英管的軸向成40°～50 的夾角，更進一步優選為45°，有利于氮化碳顆粒均勻吹落負載到二氧化鈦 納米管電極上。
與現有技術相比，本實用新型具有如下優點：
一、氮化碳/二氧化鈦納米管的復合電極的制備方法，通過物理氣相沉積 的方法將類石墨相氮化碳(g-C3N4)納米顆粒負載至二氧化鈦納米管 (TiO2-NTs)上，得到具有可見光響應性能的氮化碳/二氧化鈦納米管的復合 電極，g-C3N4在TiO2-NTs電極上形成的薄膜不容易脫落，穩定性好。該制 備方法步驟簡潔，易操作，成本低。
二、本實用新型太陽能一體化廢水降解反應裝置，采用具有可見光響應 性能的氮化碳/二氧化鈦納米管的復合電極作為光催化劑，并充分利用了太陽 光進行產電，降低能源功耗問題，在太陽光照射下治理有機有毒污染物和重 金屬反應速度快，降解沒有選擇性，無二次污染，且只需要太陽光就可進行 光電催化降解。本實用新型太陽能一體化廢水降解反應裝置可應用于有機有 毒物質和重金屬的降解，工業廢水治理以及水質深度凈化，應用廣泛，具有 廣闊的應用前景。
