申請日2014.01.02

　　公開(公告)日2014.08.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供的生活污水環流溝槽預處理裝置，包括厭氧池1、厭氧池出水管2、環形溝3、土壤溝槽布水管5、土壤溝槽出水管6;厭氧池1連接厭氧池出水管2的前端，厭氧池出水管2的后端連接環形溝3，環形溝3環繞于土壤溝槽布水管5周?chē)�，土壤溝槽布水�?連接土壤溝槽出水管6。本實用新型使經過厭氧池厭氧消化處理過后的生活污水再次獲得富氧，并對污水中的有機污染物進行有效地降解處理，能使COD降低20～35%、氨氮降低30%～40%，有效地減輕了土壤溝槽處理系統的有機、氨氮負荷，大幅降低了噸水的處理面積。因此具有工藝簡便，易于操作管理的優點，不僅可以產生良好的環境效益，還可以產生良好的經濟效益。

　　權利要求書

　　1.一種生活污水環流溝槽預處理裝置，其特征在于，包括：厭氧池(1)、厭氧池 出水管(2)、環形溝(3)、土壤溝槽布水管(5)、土壤溝槽出水管(6);

　　厭氧池(1)連接厭氧池出水管(2)的前端，厭氧池出水管(2)的后端連接環形 溝(3)，環形溝(3)環繞于土壤溝槽布水管(5)周?chē)�，土壤溝槽布水�?5)連接土 壤溝槽出水管(6)。

　　2.根據權利要求1所述的生活污水環流溝槽預處理裝置，其特征在于，還包括設 置在環形溝(3)中的環形溝固定擋板(4)，其中，環形溝固定擋板(4)隔擋在厭氧池 出水管(2)的后端與土壤溝槽出水管(6)靠近厭氧池出水管(2)的一端之間。

　　3.根據權利要求2所述的生活污水環流溝槽預處理裝置，其特征在于，環形溝固 定擋板(4)與環形溝(3)成60度角。

　　4.根據權利要求1所述的生活污水環流溝槽預處理裝置，其特征在于，厭氧出水 管(2)的前端連接在厭氧池(1)的中部。

　　5.根據權利要求1所述的生活污水環流溝槽預處理裝置，其特征在于，土壤溝槽 布水管(5)位于環形溝(3)的正中間。

　　6.根據權利要求1所述的生活污水環流溝槽預處理裝置，其特征在于，環形溝(3) 的寬度為650mm，深度為250mm，環形溝(3)從厭氧池出水管(2)的后端處向土壤溝 槽布水管(5)進水處以5‰的坡度鋪設。

　　7.根據權利要求1所述的生活污水環流溝槽預處理裝置，其特征在于，還包括礫 石層，其中，礫石層設置在環形溝(3)內。

　　8.根據權利要求7所述的生活污水環流溝槽預處理裝置，其特征在于，還包括彈 性生物填料層，其中，礫石層設置在彈性生物填料層上。

　　9.根據權利要求7所述的生活污水環流溝槽預處理裝置，其特征在于，礫石層的 厚度為100mm。

　　10.根據權利要求8所述的生活污水環流溝槽預處理裝置，其特征在于，彈性生物 填料層為毛刷形。

　　說明書

　　生活污水環流溝槽預處理裝置

　　技術領域

　　本實用新型屬于環境工程技術領域，具體涉及一種農村生活污水凈化土壤溝槽的預 處理裝置。

　　背景技術

　　生活污水凈化土壤溝槽是一種適用于農村分散式生活污水的就地處理裝置，該技術 始于上個世紀70年代的美國，目前，美國EPA已將其作為一個重要的污水處理設施進 行推廣。這種裝置由于具有不需要遠距離布設收集管網、運行成本低、病原體能得到良 好控制、污水處理后出水可進行達標排放等優點，因而在美國、日本、韓國、澳大利亞、 歐洲等許多國家陸續獲得應用。

　　然而，凈化土壤溝槽在使用中還存在著一些不足的地方。由于土壤溝槽的主要介質 為土壤，因此，在污水過程中極易發生土壤空隙的堵塞問題。因?yàn)檫@個問題的存在，澳 大利亞有近70%的土壤溝槽陷于癱瘓、美國有近72%的土壤溝槽需要經常性的開挖修 整。究其原因，是由于該系統內土壤滲透性能不高、孔隙容易為污水中的顆粒狀污染物 和污水處理中繁殖的微生物所堵塞所致。針對該問題，上海交通大學環境科學與工程學 院展開研究，并獲得授權“生活污水凈化土壤溝槽及其構建方法”(專利號： ZL200910310628.0)和“防止土壤溝槽污水處理系統發生堵塞的介質配制方法”(專利 號：ZL200910311670.4)兩項發明專利。該方法不僅可以有效地減少水頭損失，并從本 質上解決了土壤溝槽裝置的堵塞問題。

　　然而，目前的生活污水土壤溝槽處理系統雖然解決了堵塞的問題，但是仍存在著單 位污水處理占地面積大的問題，從而給一些用地緊張的大中城市帶來了生活污水處理設 施建設成本高、征地困難等問題。環形土壤溝槽預處理技術是一種污水處理設施占地小、 可大幅提高污水處理效率的技術，符合用地緊張地區生活污水設施建設的需求，在我國 農村分散式生活污水處理中將會有較大的推廣與應用前景。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型提供了一種生活污水凈化土壤溝槽的預處理 裝置，該裝置是對生活污水采取先厭氧消化處理，然后厭氧池出水再經過環形溝槽的富 氧和有機污染物降解處理，最后進入抗堵塞的土壤溝槽系統處理的工藝過程，適合對分 散式生活污水進行處理。因此本實用新型能夠使高有機濃度生活污水中的有機污染物在 經過厭氧池消化后進入凈化土壤溝槽系統之前得到大幅消減，可解決一些用地緊張的大 中城市帶來了生活污水處理設施建設成本高、征地困難等問題。

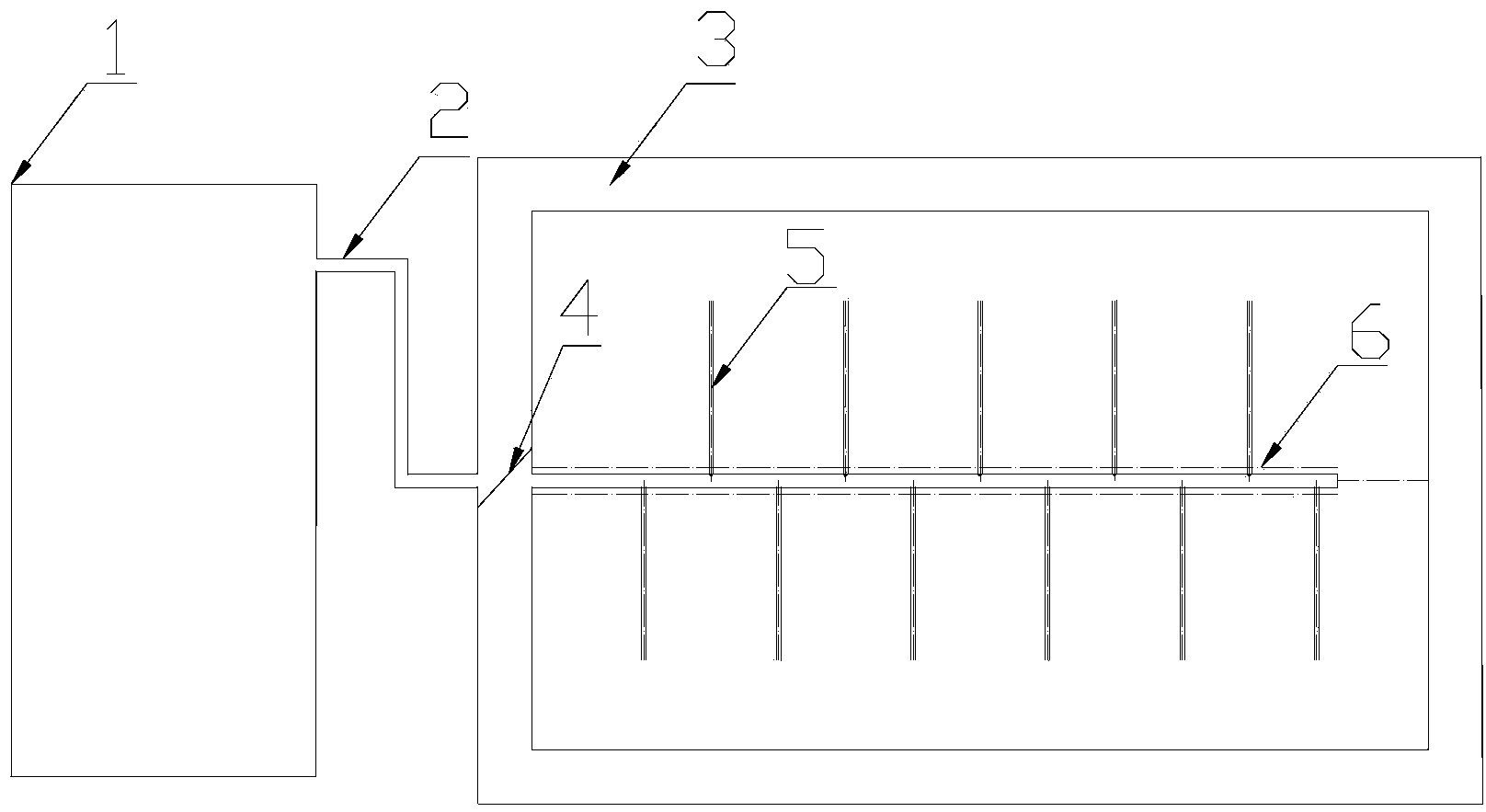

　　根據本實用新型提供的生活污水環流溝槽預處理裝置，包括：厭氧池1、厭氧池出 水管2、環形溝3、土壤溝槽布水管5、土壤溝槽出水管6;

　　厭氧池1連接厭氧池出水管2的前端，厭氧池出水管2的后端連接環形溝3，環形 溝3環繞于土壤溝槽布水管5周?chē)�，土壤溝槽布水�?連接土壤溝槽出水管6。

　　優選地，還包括設置在環形溝3中的環形溝固定擋板4，其中，環形溝固定擋板4 隔擋在厭氧池出水管2的后端與土壤溝槽出水管6靠近厭氧池出水管2的一端之間。例 如，環形溝固定擋板4的一側位于厭氧池出水處，另一側位于土壤溝槽系統的進入處， 使厭氧池出水能順著順時針或者逆時針?lè)较蛄鲃?dòng)。

　　優選地，環形溝固定擋板4與環形溝3成60度角。

　　優選地，厭氧出水管2的前端連接在厭氧池1的中部。

　　優選地，土壤溝槽布水管5位于環形溝3的正中間。

　　優選地，環形溝3的寬度為650mm，深度為250mm，環形溝3從厭氧池出水管2的 后端處向土壤溝槽布水管5進水處以5‰的坡度鋪設。

　　優選地，還包括礫石層，其中，礫石層設置在環形溝3內。

　　優選地，還包括彈性生物填料層，其中，礫石層設置在彈性生物填料層上。

　　優選地，礫石層的厚度為100mm。

　　優選地，彈性生物填料層為毛刷形。

　　優選地，環形溝的進水配水不需要?jiǎng)恿�，依靠重力配水。厭氧池的出水COD在 160-250mg/l之間。環形溝槽的水力停留時間為0.5～1.0hr。

　　與現有技術相比，本實用新型具有如下的有益效果：

　　(1)厭氧池用于進水水量的調節，厭氧池內設有多級格柵，可截留進水中的雜物， 可有效地降低后續處理中管道堵塞等問題的發生幾率;

　　(2)采用環形溝，可延長生活污水的停留時間，且環形溝中布有高低不平的礫石， 水流沖擊礫石，泛起的水花與空氣充分接觸，從而大大提高進水中的氧含量。

　　(3)采用環形溝中固定的擋板有效地隔開了剛進入環形溝槽的生活污水和已經經 過環形溝槽處理過的生活污水;

　　(4)采用的土壤溝槽布水管位于整個土壤溝槽系統的中部，且布水管交替排列， 使布水更加均勻。
