申請日2014.01.01
公開(公告)日2014.04.16
IPC分類號A01G25/02; A01C23/04; E03B7/07; E03B3/00; E03B7/02; C02F9/14
摘要
本發明公開了一種基于化糞池的廢水回收利用的自動噴灌系統，其包含三個水源，第一水源為河流水或地下水，通過動力抽水后，通過第一供水管道供水;第二水源為化糞池廢水，通過動力抽水后，其通過第二供水管道供水;第三水源為雨水，通過雨水收集池收集雨水過濾后，通過動力抽水通過第三供水管道供水;第三供水管道將水送至第二水源的化糞池;第一供水管道和第二供水管道的遠端連接至水肥混合器，水肥混合器通過出水管為自動噴灌組件供水;該出水管上并聯安裝預留清洗管道出水口和主供水管接口;自動噴灌組件包含主供水管;主供水管通過三通設置分支給水管;每個分支給水管均通過三通加裝側分支給水管，側分支給水管端部安裝噴灌淋頭。
權利要求書

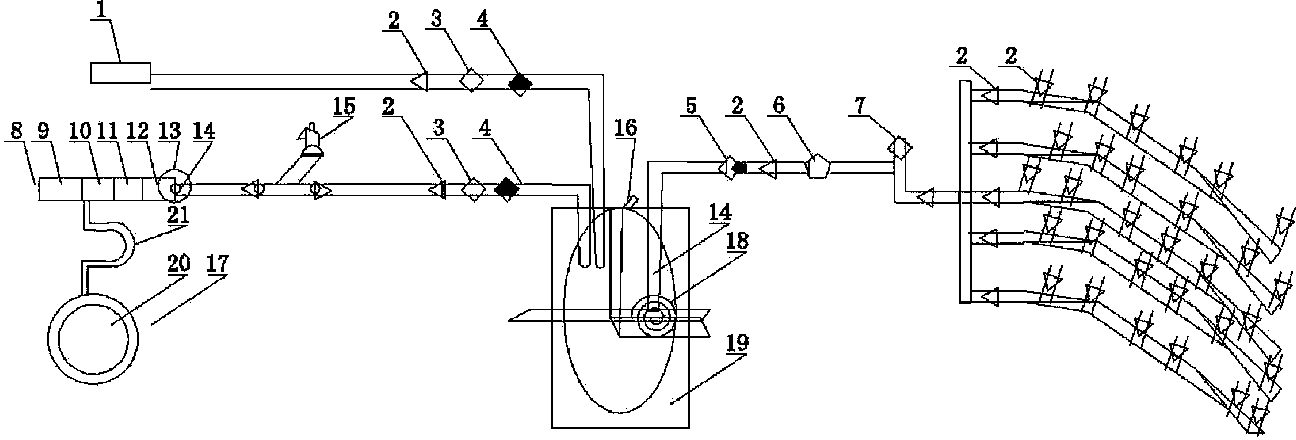

1.基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：包含三個水源，分別為第一水源(1)，第二水源(8)和第三水源(17);
上述第一水源(1)為河流水或地下水，通過動力抽水后，通過第一供水管道供水;
上述第二水源(8)為化糞池廢水，通過動力抽水后，其通過第二供水管道供水;
上述第三水源(17)為雨水，通過雨水收集池(20)收集雨水過濾后，通過動力抽水通過第三供水管道供水;
上述第三供水管道將水送至第二水源(8)的化糞池;
上述第一供水管道和第二供水管道的遠端連接至水肥混合器(19)上的兩個進水管口，水肥混合器(19)通過出水管為自動噴灌組件供水;該出水管上并聯安裝預留清洗管道出水口和主供水管接口;
上述自動噴灌組件包含主供水管，主供水管連接在上述的主供水管接口上;主供水管通過三通設置分支給水管;每個分支給水管均通過三通加裝側分支給水管，側分支給水管端部安裝噴灌淋頭。
2.如權利要求1所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述第一供水管道上設置有氣動角閥(4)，流量控制表(3)和球閥(2);
所述第二水源(8)的化糞池為四級過濾化糞池，分別依次為，一級調節池(9)，二級酸化水解池(10)，三級生物接觸氧化池(11)和四級豎流式沉淀凈化池(12);化糞池的出水口設置有散熱器式過濾箱(13)和花籃式過濾網(14);化糞池的出水口經過過濾箱和過濾網過濾后，連接第二供水管道;所述第二供水管道上設置有球閥(2)，流量控制表(3)和氣動角閥(4);
上述的水肥混合器(19)為葡萄酒桶式水肥混合器，其分為上下兩部分，上半部設置階梯式L型欄板(18)，其內壁為弧形狀，水肥混合器的兩個進水管口設置在水肥混合器的一側，水肥混合器的出水管設置在水肥混合器內L型欄板的另一側，出水管口徑大于或等于兩個進水管口徑之和;
上述水肥混合器的出水管上加裝有花籃式過濾器(14)，止回閥(5)，球閥(2)和增壓泵(6);所述增壓泵(6)的出水口設置三通，一路為加裝球閥的主供水管接口，一路為加裝球閥的預留清洗管道出水口;上述水肥混合器上還加裝有安全閥(16)。
3.如權利要求2所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述主供水管為63cm的給水管，可選用PPR或PE或PVC或鋼管管材、管件，其使用三通設置分支給水管，分支給水管為50cm的給水管;所述50cm的分支給水管加裝球閥，控制此路的所有噴灌設置，同時還設置三通加裝32cm側分支給水管，用于安裝噴灌淋頭;所述32cm側分支給水管加裝有球閥，控制此路噴灌淋頭的出水。
4.如權利要求3所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述主供水管埋入土內;所述噴灌淋頭為蝶形折射噴頭，選用頂板放射壓制擴散水分，可控制有效射程為3.5m～4m，4分管可安裝6個噴頭;所述噴灌淋頭還可以為超拾噴頭，內置凹形斜口柵欄式槽，槽內設一鋼珠隨水流動力運動，有效射程為2～3m、5～6m、8～10m，4分管可安裝4個噴頭;
所述32cm側分支給水管之間間距為60cm，所述噴灌淋頭距離地面高度可設為50cm或80cm或120cm。
5.如權利要求1所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述自動噴灌組件還包含有溫控器(7)。
6.如權利要求2所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述第一供水管道和第二供水管道的遠端距離水肥混合器的最高處20cm;所述水肥混合器的出水管口徑離底部30cm，在水肥混合器內的長度為出水口管比入水口管長。
7.如權利要求2所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述四級過濾化糞池中經曝氣厭氧生物接觸氧化處理后流入四級豎流式沉淀凈化池時，三級生物接觸氧化池和四級豎流式沉淀凈化池之間的出水處下方設置上罩過濾板;
所述第三供水管的遠端伸入至二級酸化水解池內部。
8.如權利要求7所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述上罩過濾板選用8字形壓模板，或選用隔欄式過濾板。
9.如權利要求2所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述化糞池出水口處的過濾箱和過濾網設置在離心污水泵的入水口;所述第二供水管道上還安裝有PY型管道過濾器(15)。
10.如權利要求1所述的基于化糞池的廢水回收利用的自動噴灌系統，其特征在于：所述第三供水管道上設置了U型存水彎水氣隔離管道(21)。
說明書
基于化糞池的廢水回收利用的自動噴灌系統
技術領域
本發明涉及一種基于化糞池的廢水回收利用的園林噴灌系統，具體應用于高速公路邊坡綠化、營區園林、旅游景區等自動噴灌，也可用于農業大棚、蔬菜基地種植的水肥一體化灌溉。
背景技術
目前公知的化糞池利用技術中，利用化糞池的淀清污水來灌溉植物是一種非常不錯的方式;但是現有的灌溉系統往往采用單一的化糞池水源進行灌溉，具體灌溉過程為將污水直接流入土地，這種方式的長久性不高，不適于植物的定期和長期灌溉，在面積大且相對分散的管養綠化，遇到干旱氣候澆水灌溉壓力大，水車輔助人工澆水難以滿足灌溉的需求。
發明內容
本發明所要解決的技術問題在于針對上述現有技術中的不足，提供一種基于化糞池的廢水回收利用的自動噴灌系統，其采使用的水源優先選擇生活污水、天然降水、人工蓄水等多個水源，具有多個水源，能夠可靠的為植物提供長久性的灌溉。
本發明解決其技術問題所采用的技術方案是：基于化糞池的廢水回收利用的自動噴灌系統，包含三個水源，分別為第一水源，第二水源和第三水源;上述第一水源為河流水或地下水，通過動力抽水后，通過第一供水管道供水;上述第二水源為化糞池廢水，通過動力抽水后，其通過第二供水管道供水;上述第三水源為雨水，通過雨水收集池收集雨水過濾后，通過動力抽水通過第三供水管道供水;上述第三供水管道將水送至第二水源的化糞池;上述第一供水管道和第二供水管道的遠端連接至水肥混合器上的兩個進水管口，水肥混合器通過出水管為自動噴灌組件供水;該出水管上并聯安裝預留清洗管道出水口和主供水管接口;上述自動噴灌組件包含主供水管，主供水管連接在上述的主供水管接口上;主供水管通過三通設置分支給水管;每個分支給水管均通過三通加裝側分支給水管，側分支給水管端部安裝噴灌淋頭。
作為本發明的一種優選實施方式，上述第一供水管道上設置有氣動角閥，流量控制表和球閥;所述第二水源的化糞池為四級過濾化糞池，分別依次為，一級調節池，二級酸化水解池，三級生物接觸氧化池和四級豎流式沉淀凈化池;化糞池的出水口設置有散熱器式過濾箱和花籃式過濾網;化糞池的出水口經過過濾箱和過濾網過濾后，連接第二供水管道;所述第二供水管道上設置有球閥，流量控制表和氣動角閥;
作為本發明的一種優選實施方式，上述的水肥混合器為葡萄酒桶式水肥混合器，其分為上下兩部分，上半部設置階梯式L型欄板，其內壁為弧形狀，水肥混合器的兩個進水管口設置在水肥混合器的一側，水肥混合器的出水管設置在水肥混合器內L型欄板的另一側，出水管口徑大于或等于兩個進水管口徑之和;上述水肥混合器的出水管上加裝有花籃式過濾器，止回閥，球閥和增壓泵;所述增壓泵的出水口設置三通，一路為加裝球閥的主供水管接口，一路為加裝球閥的預留清洗管道出水口;上述水肥混合器上還加裝有安全閥。
作為本發明的一種優選實施方式，上述第三供水管道上設置了U型存水彎水氣隔離管道。
作為本發明的一種優選實施方式，上述自動噴灌組件還包含有溫控器。
作為本發明的一種優選實施方式，上述主供水管為63cm的給水管，可選用PPR或PE或PVC或鋼管管材、管件，其使用三通設置分支給水管，分支給水管為50cm的給水管;所述50cm的分支給水管加裝球閥，控制此路的所有噴灌設置，同時還設置三通加裝32cm側分支給水管，用于安裝噴灌淋頭;所述32cm側分支給水管加裝有球閥，控制此路噴灌淋頭的出水。
作為本發明的一種優選實施方式，上述主供水管埋入土內;所述噴灌淋頭為蝶形折射噴頭，選用頂板放射壓制擴散水分，可控制有效射程為3.5m～4m，4分管可安裝6個噴頭;所述噴灌淋頭還可以為超拾噴頭，內置凹形斜口柵欄式槽，槽內設一鋼珠隨水流動力運動，有效射程為2～3m、5～6m、8～10m，4分管可安裝4個噴頭;所述32cm側分支給水管之間間距為60cm，所述噴灌淋頭距離地面高度可設為50cm或80cm或120cm。
作為本發明的一種優選實施方式，上述第一供水管道和第二供水管道的遠端距離水肥混合器的最高處20cm;所述水肥混合器的出水管口徑離底部30cm，在水肥混合器內的長度為出水口管比入水口管長。
作為本發明的一種優選實施方式，上述四級過濾化糞池中經曝氣厭氧生物接觸氧化處理后流入四級豎流式沉淀凈化池時，三級生物接觸氧化池和四級豎流式沉淀凈化池之間的出水處下方設置上罩過濾板;所述第三供水管的遠端伸入至二級酸化水解池內部。
作為本發明的一種優選實施方式，上述上罩過濾板選用字形壓模板，或選用隔欄式過濾板。
作為本發明的一種優選實施方式，上述化糞池出水口處的過濾箱和過濾網設置在離心污水泵的入水口;所述第二供水管道上還安裝有PY型管道過濾器。
本發明的有益效果：
本發明通過設置多個水源來保證灌溉系統整體的可靠長久灌溉，其中，第二水源為化糞池廢水，第三水源為雨水，這兩個水源均起到了充分利用能源的作用;更優的，
本發明通過使用流量控制表，可根據植物生長規律的需要控制混合比例。
本發明通過使用溫控器，可根據環境自身溫度、濕度等情況自動啟動電源，控制離心泵的工作，從而實現自動化噴灌。
本發明通過設置葡萄酒桶式水肥混合器為水肥混合設備，加設階梯式L型欄板，內設弧形內壁，實現以下創新點：一是加快水肥流動混合，二是循環水促進混合均勻，三是出水管比進水管的長度短，減少停止工作時水的回旋;
本發明通過設置了雨水收集池，可以充分利用自然資源，設置隔離板過濾，雨水可用于清洗車輛、環境衛生保潔使用，再通過雨水收集系統回流至收集池循環使用;
本發明通過使用化糞池的水，利用化糞水中含有的部分磷、氨等元素，可以對環境進行消毒，防治病蟲害;
本發明通過利用水平衡原理及氣體直線運動原理，設置∪型存水彎管道，解決了雨水進入污水凈化處理池重復使用過程中的氣味溢出問題，實現了增加雨水作為第三方水源的應用;
本發明通過設置氣動角閥，有效減少了管道阻力;
本發明通過葡萄酒桶式水肥混合器加裝安全閥，可選用30Kg熱水器使用安全閥，保證了設備的安全;
本發明通過選用微噴頭可以實現節水率達到85%以上，霧化效果滿足植物葉面承受力，對植物生長影響較小。
本發明將富含磷、氨等有機營養物的生活污水再利用于綠化或植物的澆灌，不但可以有效控制污水排放、減少化糞池等的清理費用，還可節省大量肥料，節約養護和種植成本。
本發明采用這種“有機水肥”對綠化苗木或植物進行養護或種植，大大減少了工業化肥使用帶來的土壤板結、重金屬污染及水源污染，此外有效控制了污水源，杜絕了生活污水直接流入江河污染水源。
本發明處理后的污水富含有機物質，對原有貧瘠土壤有很好的改良作用。為綠化苗林或植物生長提供營養元素，促進苗木或植物的生長，提升整體的綠化效果和栽培的管理水平。
本發明通過自動化控制，利用水管供應直接進行綠化澆灌，化解了灑水車在高速公路占道澆灌，人工作業管理成本高等矛盾，利于安全，減少管養作業的安全隱患。
