申請日2014.01.02

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/32; C02F9/14

　　摘要

　　一種農村生活污水箱式泥鰍生態處理的方法及裝置，屬污水處理類(C02F)。主要解決傳統生活污水處理技術存在的設備內部結構復雜、設備外形巨大、模塊化和工業化程度低、拆裝運輸不便、微生物馴養條件嚴格等問題。該裝置利用泥鰍生存能力強，對有機物及N、P降解能力強等特點，構建一種以“水-泥-微生物-泥鰍”為一體的模塊化箱式生態系統;箱式泥鰍生態反應器的泥水自動分離系統設計的一、二、三級擋泥板，有效實現泥水自動分離，各組件可拆卸組裝，實現設備模塊化。具有工藝簡單、投資運行費用低、操作管理方便、工程模塊化程度高、處理效果穩定等優點。適于含N、P的中、低濃度農村生活污水及農村養殖污水、鄉鎮生活污水的有效處理。

　　權利要求書

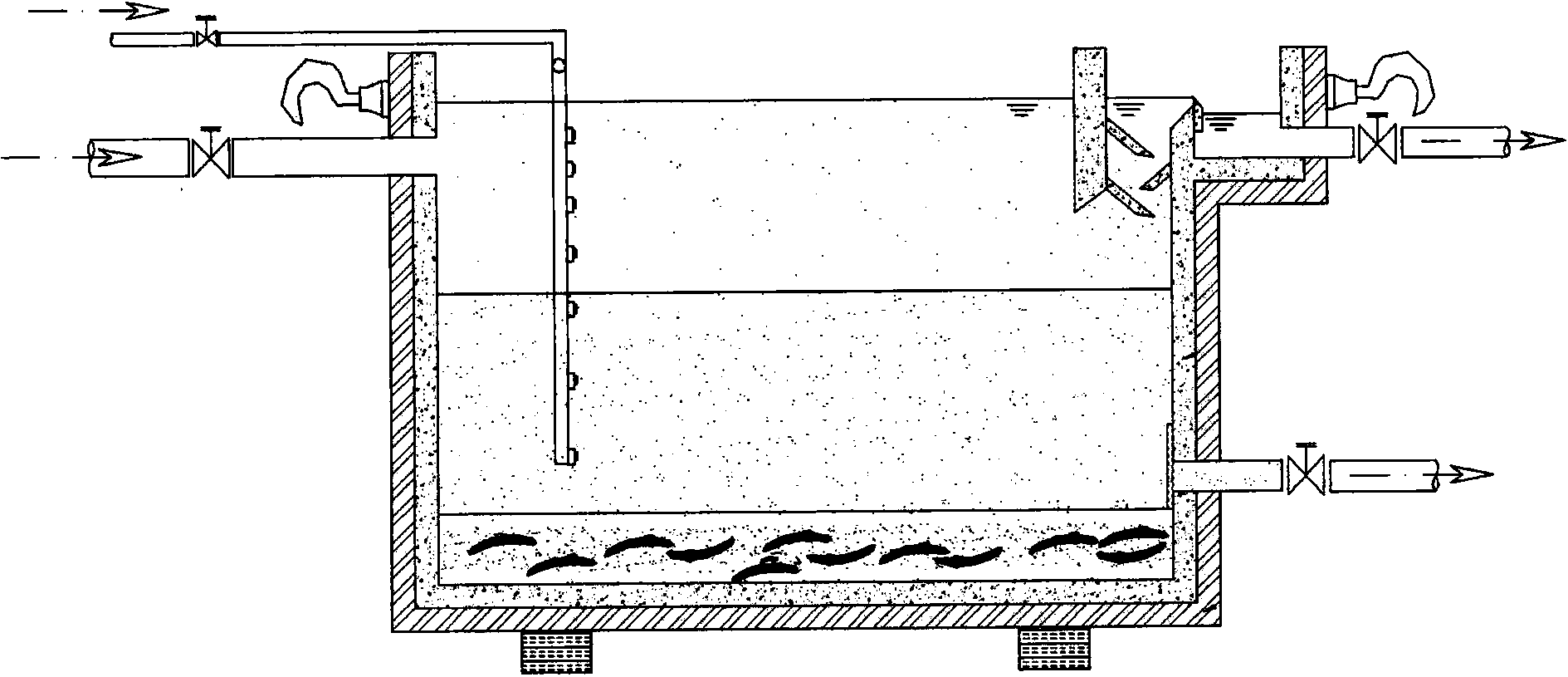

　　1.一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理的裝置，其特征 是利用泥鰍生存能力強，對有機物及N、P降解能力強的特點，構建一種以“水-泥-微生物- 泥鰍”為一體的模塊化箱式生態系統;該系統由箱式泥鰍生態反應器、曝氣總管閥門、曝氣 總管、污水進水管閥門、污水進水管、曝氣橫管、曝氣支管、曝氣孔、污水區、泥水混合區、 污泥區、泥鰍、反應器底部鋼梁、擋渣板、泥水分離室、堰流板、集水槽、反應器吊裝掛鉤、 出水管、出水管閥門、反應器PVC內膽、反應器冷軋鋼板外殼、排泥隔網、排泥管、排泥管 閥門組成;曝氣總管外接鼓風設備，從反應器頂部接入反應器，然后以曝氣橫管連接，曝氣 橫管位于液面，以方便檢修，在曝氣橫管朝向下方液面位置開孔，分別等距離間隔連接若干 根曝氣支管，曝氣支管插入反應器污水中。

　　2.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述污水進水管采用PVC管，連接于反應器垂直上部，使進水所產生的沖 擊紊流不影響位于反應器底部的泥鰍和污泥系統，但安裝位置低于反應器液面，以形成水下 潛流，盡量減少進水瞬時沖擊紊流對系統的影響;同時，連接位置位于反應器橫向中部，以 保證污水從污水進水管進入反應器后能與系統有最大的有效混合面積，使其迅速擴散均勻。

　　3.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述污水進水管用污水進水管閥門控制其流量、流速，以便根據系統運行 情況適時調節進水量。

　　4.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是由所述曝氣總管閥門、曝氣總管、曝氣橫管、曝氣支管若干根構成曝氣裝 置，曝氣總管、曝氣橫管、曝氣支管均采用PVC材質。

　　5.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述曝氣支管具有如下特征：

　　A.曝氣支管及曝氣孔位置靠近污水進水管，以便污水從污水進水管中進入反應器后迅速 被曝氣充氧，提高氧氣傳質效率;

　　B.曝氣支管不插入池底，曝氣時空氣主要集中于反應器中上部位，并在曝氣支管上自下 而上開鑿曝氣孔，各個曝氣孔之間的距離不等，呈現自下而上逐漸密集的構造，且采用間歇 式曝氣方式，人為制造垂直方向不均勻供氧方式，使系統內部形成三個層次，即，中上部好 氧區、中下部兼性區、底部缺氧或厭氧區。

　　6.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述箱式泥鰍生態反應器分別由反應器PVC內膽和反應器冷軋鋼板外殼構 成，反應器冷軋鋼板外殼用冷軋鋼板以保證整個裝置具有一定的機械強度，反應器PVC內膽 用PVC材質可有效減輕裝置總質量，方便吊裝運輸，且具有較強的防腐、防滲功能。

　　7.權利要求6所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述箱式泥鰍生態反應器四角安裝防銹金屬反應器吊裝掛鉤，方便模塊化 設備吊裝及運輸搬運;底部由兩根防銹鋼梁貫穿并與箱式泥鰍生態反應器焊接一體，方便叉 車叉運，同時，起到底座作用，避免箱式泥鰍生態反應器冷軋鋼板外殼直接與運行現場地面 接觸，起到一定防腐、防銹作用。

　　8.權利要求1所述一種農村生活污水、農村養殖污水或鄉鎮生活污水箱式泥鰍生態處理 的裝置，其特征是所述泥水分離室、擋渣板、擋泥板、堰流板、排泥系統分別具有如下特征：

　　A.泥水分離室，由擋渣板、一級擋泥板、二級擋泥板、三級擋泥板、清水區、堰流板、 集水槽、出水管組成;泥水分離室中的擋渣板，一、二、三級擋泥板，堰流板均可以拆卸組 裝，以方便定期清洗或維護，實現設備模塊化;

　　B.擋渣板采用PVC材質，安裝于反應器右側，即靠近出水方向，擋渣板應高出水面 0.15-0.2m，浸沒在水面下0.3-0.4m，距堰流板0.25-0.5m，其上分別自下而上安裝PVC材質 的一級擋泥板和三級擋泥板，在反應器右側內壁，位于一級擋泥板和三級擋泥板之間安裝二 級擋泥板，形成一、二、三級逐級自動阻擋污泥的效果，避免單獨設置二沉池;

　　C.一、二、三級擋泥板向池底方向傾斜，且擋泥板形狀為向下切片狀，以便逐級高效阻 擋從污泥區隨水力作用向上浮的污泥，使其分別滑落至污泥區;一、二、三級擋泥板縱向之 間有一定間隔距離，以便清水往上浮，進入清水區;但俯視泥水分離室，應保證一、二、三 級擋泥板相互交錯并部分重疊，以免上浮污泥從空隙進入清水區;

　　D.堰流板采用鋸齒狀三角堰流板，清水區內側出水液面位于三角堰齒高的1/2處，堰流 板安裝高度可以調節，以保持出口堰的水平，并可以有效控制反應器內的水面高度，對池內 水流的均勻分布有直接影響;

　　E.排泥系統由排泥隔網、排泥管、排泥管閥門組成，且具有如下特征：排泥管安裝于反 應器垂直靠下位置，但不下底，以免在排泥過程中對泥鰍的正�；顒釉斐蓻_擊影響，進而影 響污水降解效果;排泥管由排泥管閥門控制，在運行過程中，根據系統運行實際情況，結合 污泥活性指標，通過外接抽泥泵進行定期排泥，以便保持污泥活性;排泥隔網采用不銹鋼網， 安裝于排泥孔位置的反應器內側，起到阻隔泥鰍隨排泥管排出的作用，孔徑小于泥鰍直徑， 大于常規絮狀污泥;排泥管橫向安裝于反應器靠角落位置，以免排泥時形成的渦流對反應系 統造成負面影響。

　　說明書

　　一種農村生活污水箱式泥鰍生態處理裝置

　　(一)技術領域：

　　本發明涉及一種農村生活污水的處理方法及裝置，尤其適于含N、P的中、低濃度農村生活污水的集中處理，也可適用于農村養殖污水、鄉鎮生活污水的集中處理，屬污水的處理類(C02F)。

　　(二)背景技術：

　　由于農村生活污水存在處理量小，水量和水質不穩定，N、P負荷較高等特點，且要求投資和運行費用小、技術管理簡單等，所以傳統的含大量土建工程、機房、設備等復雜工藝的生活污水處理技術難于適應�，F(xiàn)有的與本發明接近的一體化箱式生活污水處理裝置，又存在如下缺陷：(1)一體化設備內部結構較復雜，運行管理需配套專業人員，一旦出問題，難于對局部組件進行拆卸維修，需整機返廠;(2)在生物處理環節，傳統細菌、真菌等微生物對系統環境的運行參數，如pH、溫度、溶解氧、C/N比、水力負荷等要求嚴格。(3)雖集合為一體，但內部工藝仍較復雜，常包含各自獨立的初沉系統、化學混凝系統、生物系統、消毒系統、污泥處置系統等，由此導致一體化設備外形巨大，模塊化和工業化程度較低，需大型專業設備、車輛吊裝運輸，安裝拆卸復雜，在農村受到較大限制。

　　(三)發明內容：

　　本發明提出的一種農村生活污水箱式泥鰍生態處理的方法及裝置，主要解決上述傳統生活污水處理技術存在的設備內部結構較復雜、運行管理要求高、設備外形巨大、模塊化和工業化程度低、拆裝運輸不便、微生物馴養條件嚴格等問題。
