申請日2013.10.21
公開(公告)日2015.08.26
IPC分類號C02F9/04; C02F1/28; C02F101/22; C02F1/52; C02F1/66
摘要
本發明公開一種鈍化含鉻廢水處理系統以及方法，包括有收集水箱、第一反應箱、第二反應箱、第一加藥箱、第二加藥箱、固液分離裝置、錐形水箱、壓濾機、中和水箱、HCl加藥箱、吸附系統以及產水箱;藉此，通過利用第一加藥箱存放化工藥劑，利用第二加藥箱存放處理三價鉻的混凝劑，如此將化工藥劑和混凝劑與鈍化含鉻廢水進行化學反應處理，處理后的廢水進入固液分離裝置進行固液分離，最后廢水通過吸附系統吸附處理，本發明結合了化學反應、固液分離膜過濾和吸附于一體對廢水進行處理，處理后的產水鉻含量<0.01mg/L，廢水處理效果有效提升，本發明運行費用低，回用成本小，并且水回用率極高，值得廣泛推廣使用。
權利
要求書
1.一種鈍化含鉻廢水處理系統，其特征在于：包括有收集水箱、第一反應箱、第二反應箱、第一加藥箱、第二加藥箱、固液分離裝置、錐形水箱、壓濾機、中和水箱、HCl加藥箱、吸附系統以及產水箱;
該收集水箱用于收集車間流出的鈍化含鉻廢水;
該第一反應箱與收集水箱之間連接有第一提升泵，該收集水箱內的水通過該第一提升泵注入第一反應箱內;
該第二反應箱與第一反應箱之間連接有第二提升泵，該第一反應箱內的水通過該第二提升泵注入第二反應箱內;
該第一加藥箱用于存放化工藥劑，該化工藥劑由金屬捕捉劑、破鉻劑和堿性添加劑混合形成，該第一加藥箱與第一反應箱之間以及第一加藥箱與第二反應箱之間分別對應連接有第一加藥泵和第二加藥泵，該第一加藥箱內的化工藥劑分別通過第一加藥泵和第二加藥泵對應注入第一反應箱和第二反應箱內;
該第二加藥箱用于存放處理三價鉻的混凝劑，該第二加藥箱與第一反應箱之間連接有第三加藥泵，該第二加藥箱內的混凝劑通過該第三加藥泵注入第一反應箱內;
該固液分離裝置具有原液入口、產水出口和濃液出口，該原液入口與第二反應箱之間連接有第三提升泵，該第二反應箱內的水通過該第三提升泵注入固液分離裝置內進行固液分離;
該錐形水箱與前述濃液出口之間連接有排泥泵，該固液分離裝置產生的濃液通過該排泥泵輸入至錐形水箱內;
該壓濾機與錐形水箱之間連接有污泥泵，該錐形水箱內的污泥通過該污泥泵輸入至壓濾機內進行壓濾，該壓濾機具有濾液出口，該濾液出口與前述原液入口之間連接有濾液泵，該壓濾機產生的濾液通過該濾液泵輸入至固液分離裝置內進行再次過濾分離;
該中和水箱與前述產水出口之間連接有產水泵，該固液分離裝置產生的產水通過該產水泵輸入至中和水箱內;
該HCl加藥箱用于存放HCl溶液，該HCl加藥箱與中和水箱之間連接有第四加藥泵，該HCl加藥箱內的HCl溶液通過該第四加藥泵注入至中和水箱內;
該吸附系統用于吸附鉻離子，該吸附系統與中和水箱之間連接有增壓泵，該中和水箱內的水通過該增壓泵輸入至吸附系統內;
該產水箱與該吸附系統的產水出口連通。
2.根據權利要求1所述的鈍化含鉻廢水處理系統，其特征在于：所述第一反應箱和第二反應箱均內置有攪拌機和pH監控儀。
3.根據權利要求1所述的鈍化含鉻廢水處理系統，其特征在于：所述吸附系統包括有依次串接連通的第一吸附器和第二吸附器，該第一吸附器內填充有用于吸附Cr3+離子的濾料，該第二吸附器內填充有用于吸附Cr6+離子的濾料。
4.一種鈍化含鉻廢水處理方法，其特征在于：使用如權利要求1至3任一項所述的鈍化含鉻廢水處理系統，包括有以下步驟：
(1)將車間流出的鈍化含鉻廢水收集到收集水箱內，以達到緩沖及均衡廢水水質的目的;
(2)通過第一提升泵將收集水箱內的水注入到第一反應箱內，同時，通過第一加藥泵將第一加藥箱內的化工藥劑注入到第一反應箱內，化工藥劑與廢水中的Cr3+重金屬離子進行化學反應，并在短時間內迅速生成不溶性、低含水量、容易過濾去除的絮狀沉淀;
(3)通過第二提升泵將第一反應箱內的水注入到第二反應箱內，同時，通過第二加藥泵將第一加藥箱內的化學藥劑注入到第二反應箱內，以及通過第三加藥泵將第二加藥箱內的混凝劑注入第一反應箱內，以除去水中的重金屬;
(4)通過第三提升泵將第二反應箱內的水輸入至固液分離裝置內，在固液分離裝置中廢水被分離形成濃水和產水，濃水通過排泥泵輸入至錐形水箱內，產水通過產水泵輸入至中和水箱內;
(5)濃水進入錐形水箱后，通過污泥泵將錐形水箱內的濃水輸入至壓濾機中，壓濾機將污泥壓成泥餅并外運處理，產生的濾液通過濾液泵輸入至固液分離裝置中進行再次固液分離;
(6)產水進入中和水箱后，通過第四加藥泵將HCl加藥箱內的HCl溶液輸入至中和水箱內，以將產水調節至中性;
(7)通過增壓泵將中和水箱內的水輸入至吸附系統內，利用吸附系統吸附水中的鉻離子;
(8)將吸附系統輸出的最終產水收集到產水箱內，最終的產水鉻含量<0.01mg/L。
說明書
鈍化含鉻廢水處理系統以及方法
技術領域
本發明涉及廢水處理域技術，尤其是指一種鈍化含鉻廢水處理系統以及方法。
背景技術
鈍化含鉻廢水主要來源于電鍍生產過程中的鍍件情況、鍍液過濾、廢液排放等，廢水中主要含三價鉻、六價鉻以及各種金屬離子、酸、堿和各種助劑。
對于鈍化含鉻廢水的處理，目前大多單獨采用膜過濾技術或者加藥沉淀的方法。然而，單獨采用膜過濾技術，因化學反應的充分與否直接影響了膜的產水中鉻的含量，單獨采用吸附的方法填料因濃度高易飽和需要再生處理，再生后的液體需要委外處理，處理成本增加;經過試驗得到的結論是單獨膜過濾有時含量可以滿足要求，有時卻不能滿足，單獨膜處理后的鉻含量只能保證在0.5mg/L以下。此外，根據工程和技術經驗，該股鈍化廢水主要含有三價鉻，采用加藥沉淀的方法是可以達到去除三價鉻的目的，不需要投加任何的絮凝劑，在整個工藝的過程無其他化學藥品的加入使得最后配制的回用溶液的品質不受雜質的影響，傳統的工藝一般是采用加藥混凝重力沉淀過濾，其中投加了PAM或者PAC的絮凝劑，使得回用的溶液收到了污染，并且投加了這些物質對后續膜的處理帶來了巨大的負擔，甚至造成致命的損害，回用成本增大。
發明內容
有鑒于此，本發明針對現有技術存在之缺失，其主要目的是提供一種鈍化含鉻廢水處理系統以及方法，其能有效解決現有之鈍化含鉻廢水處理系統以及方法存在回用成本大、廢水處理不達標的問題。
為實現上述目的，本發明采用如下之技術方案：
一種鈍化含鉻廢水處理系統，包括有收集水箱、第一反應箱、第二反應箱、第一加藥箱、第二加藥箱、固液分離裝置、錐形水箱、壓濾機、中和水箱、HCl加藥箱、吸附系統以及產水箱;
該收集水箱用于收集車間流出的鈍化含鉻廢水;
該第一反應箱與收集水箱之間連接有第一提升泵，該收集水箱內的水通過該第一提升泵注入第一反應箱內;
該第二反應箱與第一反應箱之間連接有第二提升泵，該第一反應箱內的水通過該第二提升泵注入第二反應箱內;
該第一加藥箱用于存放化工藥劑，該化工藥劑由金屬捕捉劑、破鉻劑和堿性添加劑混合形成，該第一加藥箱與第一反應箱之間以及第一加藥箱與第二反應箱之間分別對應連接有第一加藥泵和第二加藥泵，該第一加藥箱內的化工藥劑分別通過第一加藥泵和第二加藥泵對應注入第一反應箱和第二反應箱內;
該第二加藥箱用于存放處理三價鉻的混凝劑，該第二加藥箱與第一反應箱之間連接有第三加藥泵，該第二加藥箱內的混凝劑通過該第三加藥泵注入第一反應箱內;
該固液分離裝置具有原液入口、產水出口和濃液出口，該原液入口與第二反應箱之間連接有第三提升泵，該第二反應箱內的水通過該第三提升泵注入固液分離裝置內進行固液分離;
該錐形水箱與前述濃液出口之間連接有排泥泵，該固液分離裝置產生的濃液通過該排泥泵輸入至錐形水箱內;
該壓濾機與錐形水箱之間連接有污泥泵，該錐形水箱內的污泥通過該污泥泵輸入至壓濾機內進行壓濾，該壓濾機具有濾液出口，該濾液出口與前述原液入口之間連接有濾液泵，該壓濾機產生的濾液通過該濾液泵輸入至固液分離裝置內進行再次過濾分離;
該中和水箱與前述產水出口之間連接有產水泵，該固液分離裝置產生的產水通過該產水泵輸入至中和水箱內;
該HCl加藥箱用于存放HCl溶液，該HCl加藥箱與中和水箱之間連接有第四加藥泵，該HCl加藥箱內的HCl溶液通過該第四加藥泵注入至中和水箱內;
該吸附系統用于吸附鉻離子，該吸附系統與中和水箱之間連接有增壓泵，該中和水箱內的水通過該增壓泵輸入至吸附系統內;
該產水箱與該吸附系統的產水出口連通。
作為一種優選方案，所述第一反應箱和第二反應箱均內置有攪拌機和pH監控儀。
作為一種優選方案，述吸附系統包括有依次串接連通的第一吸附器和第二吸附器，該第一吸附器內填充有用于吸附Cr3+離子的濾料，該第二吸附器內填充有用于吸附Cr6+離子的濾料。
一種鈍化含鉻廢水處理方法，使用前述鈍化含鉻廢水處理系統，包括有以下步驟：
(1)將車間流出的鈍化含鉻廢水收集到收集水箱內，以達到緩沖及均衡廢水水質的目的;
(2)通過第一提升泵將收集水箱內的水注入到第一反應箱內，同時，通過第一加藥泵將第一加藥箱內的化工藥劑注入到第一反應箱內，化工藥劑與廢水中的Cr3+重金屬離子進行化學反應，并在短時間內迅速生成不溶性、低含水量、容易過濾去除的絮狀沉淀;
(3)通過第二提升泵將第一反應箱內的水注入到第二反應箱內，同時，通過第二加藥泵將第一加藥箱內的化學藥劑注入到第二反應箱內，以及通過第三加藥泵將第二加藥箱內的混凝劑注入第一反應箱內，以除去水中的重金屬;
(4)通過第三提升泵將第二反應箱內的水輸入至固液分離裝置內，在固液分離裝置中廢水被分離形成濃水和產水，濃水通過排泥泵輸入至錐形水箱內，產水通過產水泵輸入至中和水箱內;
(5)濃水進入錐形水箱后，通過污泥泵將錐形水箱內的濃水輸入至壓濾機中，壓濾機將污泥壓成泥餅并外運處理，產生的濾液通過濾液泵輸入至固液分離裝置中進行再次固液分離;
(6)產水進入中和水箱后，通過第四加藥泵將HCl加藥箱內的HCl溶液輸入至中和水箱內，以將產水調節至中性;
(7)通過增壓泵將中和水箱內的水輸入至吸附系統內，利用吸附系統吸附水中的鉻離子;
(8)將吸附系統輸出的最終產水收集到產水箱內，最終的產水鉻含量<0.01mg/L。
本發明與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：
通過利用第一加藥箱存放化工藥劑，利用第二加藥箱存放處理三價鉻的混凝劑，如此將化工藥劑和混凝劑與鈍化含鉻廢水進行化學反應處理，處理后的廢水進入固液分離裝置進行固液分離，最后廢水通過吸附系統吸附處理，本發明結合了化學反應、固液分離膜過濾和吸附于一體對廢水進行處理，處理后的產水鉻含量<0.01mg/L，廢水處理效果有效提升，本發明運行費用低，回用成本小，并且水回用率極高，值得廣泛推廣使用。

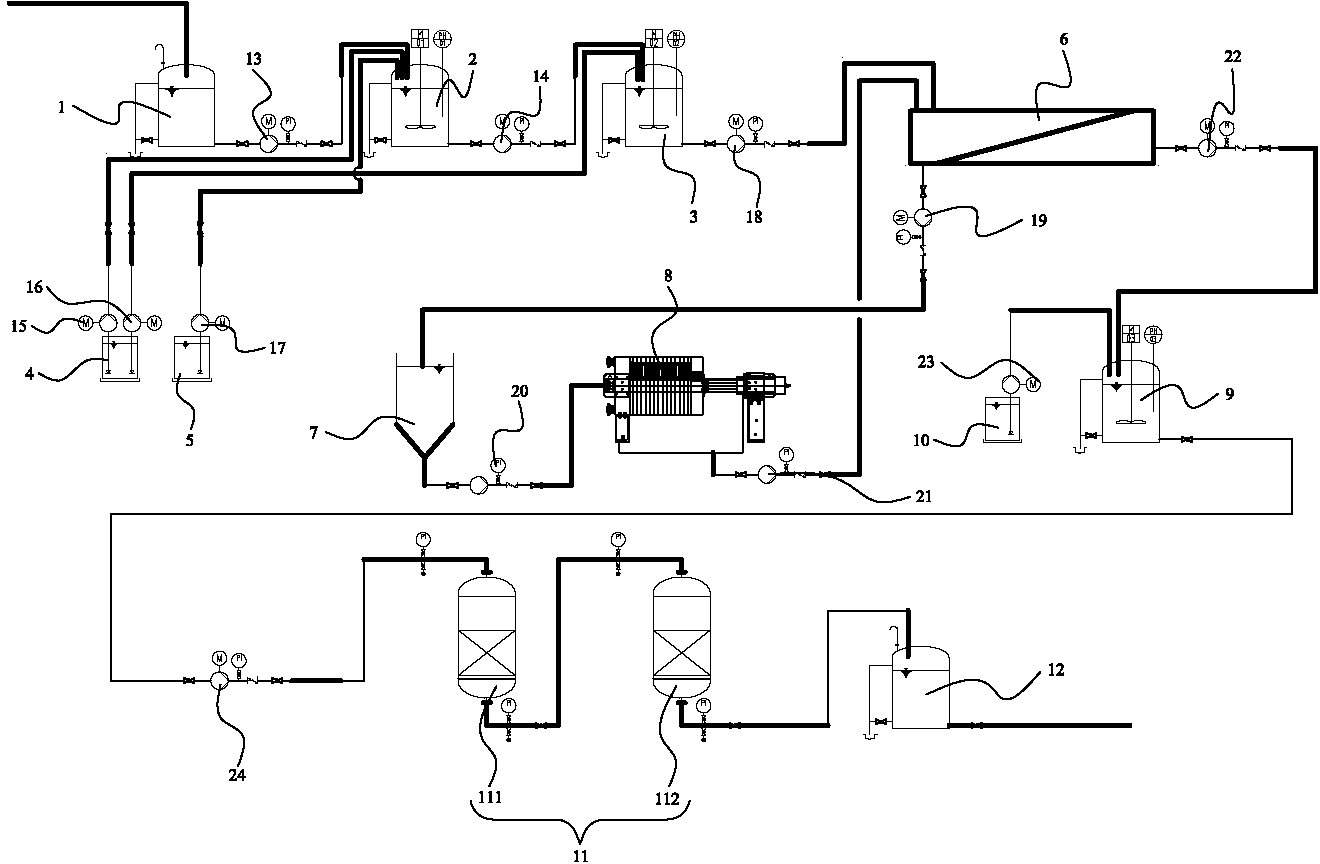

為更清楚地闡述本發明的結構特征和功效，下面結合附圖與具體實施例來對本發明進行詳細說明。
