申請日2013.10.20

　　公開(公告)日2014.04.16

　　IPC分類號E03C1/12; E03C1/14; E03C1/122

　　摘要

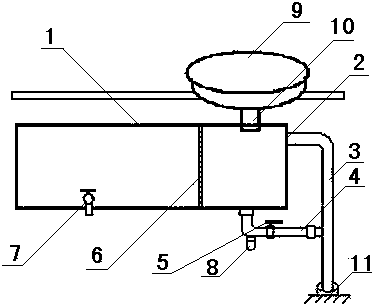

　　本實用新型涉及一種洗臉盆廢水收集利用裝置，包括有洗臉盆(9)及洗臉盆下水管(10)，其特征在于：相對洗臉盆出水管(10)設有集水箱(1)，洗臉盆下水管(10)與集水箱(1)連通在一起，集水箱(1)的上部設有溢水口(2)，溢水口(2)通過溢水管(3)進入下水道(11);集水箱(1)的下部設有排污管(4)，排污管(4)經排污管閥門(5)與溢水管(3)相接;集水箱(1)的下部設有水龍頭(7);集水箱(1)內設有過濾網(6);排污管(4)下設有污物盒(8)，污物盒(8)與排污管(4)螺紋連接;本實用新型可將洗臉盆用過的廢水收集并利用，大量節約用水，且無需人看管，適合洗臉盆配套使用。

　　權利要求書

　　1.一種洗臉盆廢水收集利用裝置，包括有洗臉盆(9)及洗臉盆下水管(10)，其特征在于：相對洗臉盆下水管(10)設有集水箱(1)，洗臉盆下水管(10)與集水箱(1)連通在一起，集水箱(1)的上部設有溢水口(2)，溢水口(2)通過溢水管(3)進入下水道(11);集水箱(1)的下部設有排污管(4)，排污管(4)經排污管閥門(5)與溢水管(3)相接;集水箱(1)的下部設有水龍頭(7)。

　　2.按照權利要求1所述的洗臉盆廢水收集利用裝置，其特征在于：所述集水箱(1)內設有過濾網(6)。

　　3.按照權利要求1所述的洗臉盆廢水收集利用裝置，其特征在于：所述的排污管(4)下設有污物盒(8)，污物盒(8)與排污管(4)螺紋連接。

　　4.按照權利要求1所述的洗臉盆廢水收集利用裝置，其特征在于：所述水龍頭(7)設置在經過濾網(6)過濾后的集水箱(1)的一側。

　　5.按照權利要求1所述的洗臉盆廢水收集利用裝置，其特征在于：所述的集水箱(1)為封閉式。

　　說明書

　　洗臉盆廢水收集利用裝置

　　技術領域

　　本實用新型屬廢水收集利用裝置技術領域，尤其涉及一種洗臉盆廢水收集利用裝置。

　　背景技術

　　眾所周知，目前家庭和賓館用的洗臉盆，都是洗臉盆下面的出水口經下水管進入下水道，洗臉盆幾乎天天都在用，大量的廢水被白白流掉，造成很大的水資源浪費，這些廢水都是刷牙洗臉用水，可收集起來用于沖刷馬桶和涮洗拖布使用，但由于收集麻煩，很少有人收集。有節約用水的家庭，多是將下水管的排污閥取下，在排污口下面放上容器接水，由于無法控制，往往容器里的水滿了后還不知道，造成廢水溢出，流的遍地皆是水，給家庭又帶來了麻煩。

　　發明內容

　　本實用新型的目的是提供一種方便收集利用洗臉盆的廢水，且無需人看管的洗臉盆廢水收集利用裝置。實現本實用新型的目的所采取的技術方案是：該洗臉盆廢水收集利用裝置，包括有洗臉盆及洗臉盆下水管，其特征在于：相對洗臉盆出水管設有集水箱，洗臉盆下水管與集水箱連通在一起，集水箱的上部設有溢水口，溢水口通過溢水管進入下水道;集水箱的下部設有排污管，排污管經排污管閥門與溢水管相接;集水箱的下部設有水龍頭，用來接水用;集水箱內設有過濾網，所述水龍頭設置在經過濾網過濾后的集水箱的一側。所述的集水箱為封閉式，防止氣味溢出，所述的排污管下設有污物盒，污物盒與排污管螺紋連接。

　　本實用新型可將洗臉盆用過的廢水收集并利用，大量節約用水，且無需人看管，適合洗臉盆配套使用。
